Magnetisches Streufeld

In den folgenden Abbildungen ist das magnetische Streufeld in den
verschiedenen Ebenen dargestellt:
1
2
3
Auf der Abbildung sind die ISO-Feldlinien bei 0,5 - 1 – 2 - 3 - 5 - 10 - 20 -
40 mT dargestellt.
•
•
•
22 / 30 Kapitel 4
•
•
•
Ebene, die durch das Isozentrum des Magneten und senkrecht zum
Magnetfeld (parallel zum Fußboden des Aufstellungsraumes) verläuft,
siehe Abb. 4.4
Ebene, die durch das Isozentrum des Magneten und parallel zum
Magnetfeld (parallel zur seitlichen Ebene des Magneten) verläuft,
siehe Abb. 4.5
Ebene, die durch das Isozentrum des Magneten und parallel zum
Magnetfeld (parallel zur Frontebene des Magneten) verläuft, siehe
Abb. 4.6

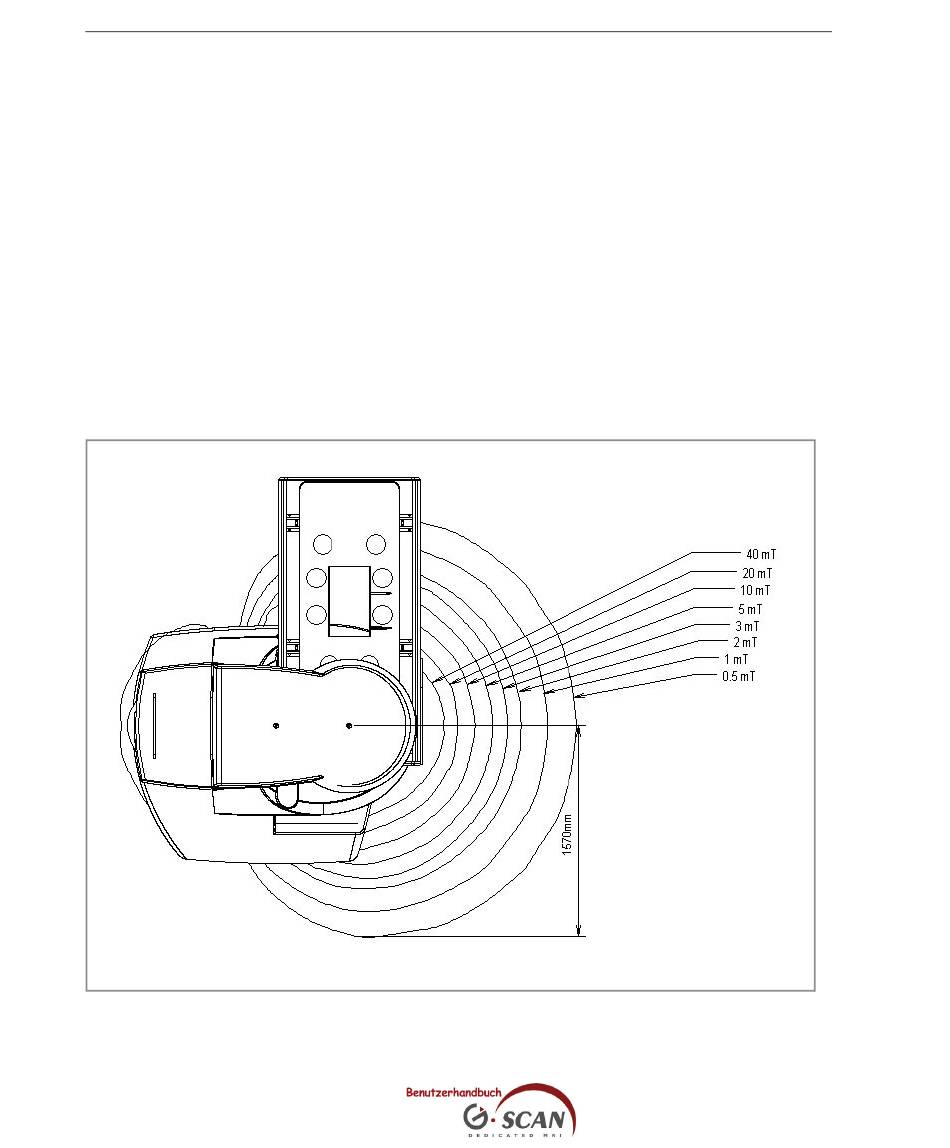

Abb. 4.4 - Draufsicht
