5.9 Mess-, Referenz und Vakuumleitung
T-Guard2_Betriebsanleitung_jina85de1-13-(2009)
anschließen
Verwenden Sie die mitgelieferten Filter. Sie schützen die Leitungen vor Verstopfung
und den Sensor vor Staub.
Mess- und die Referenzleitung können nicht gekürzt werden. Werden die Länge der
Leitung oder ihr Innendurchmesser geändert, beeinflusst das die
Messgeschwindigkeit und die Messergebnisse. Verwenden Sie nur die mitgelieferten
Leitungen oder die als Zubehör erhältlichen.
► Schieben Sie die Leitungen in die Anschlüsse, bis sie einrasten.
Um die Leitungen wieder zu lösen, drücken Sie den Auslösering und ziehen an der
Leitung.
1
2
3
4

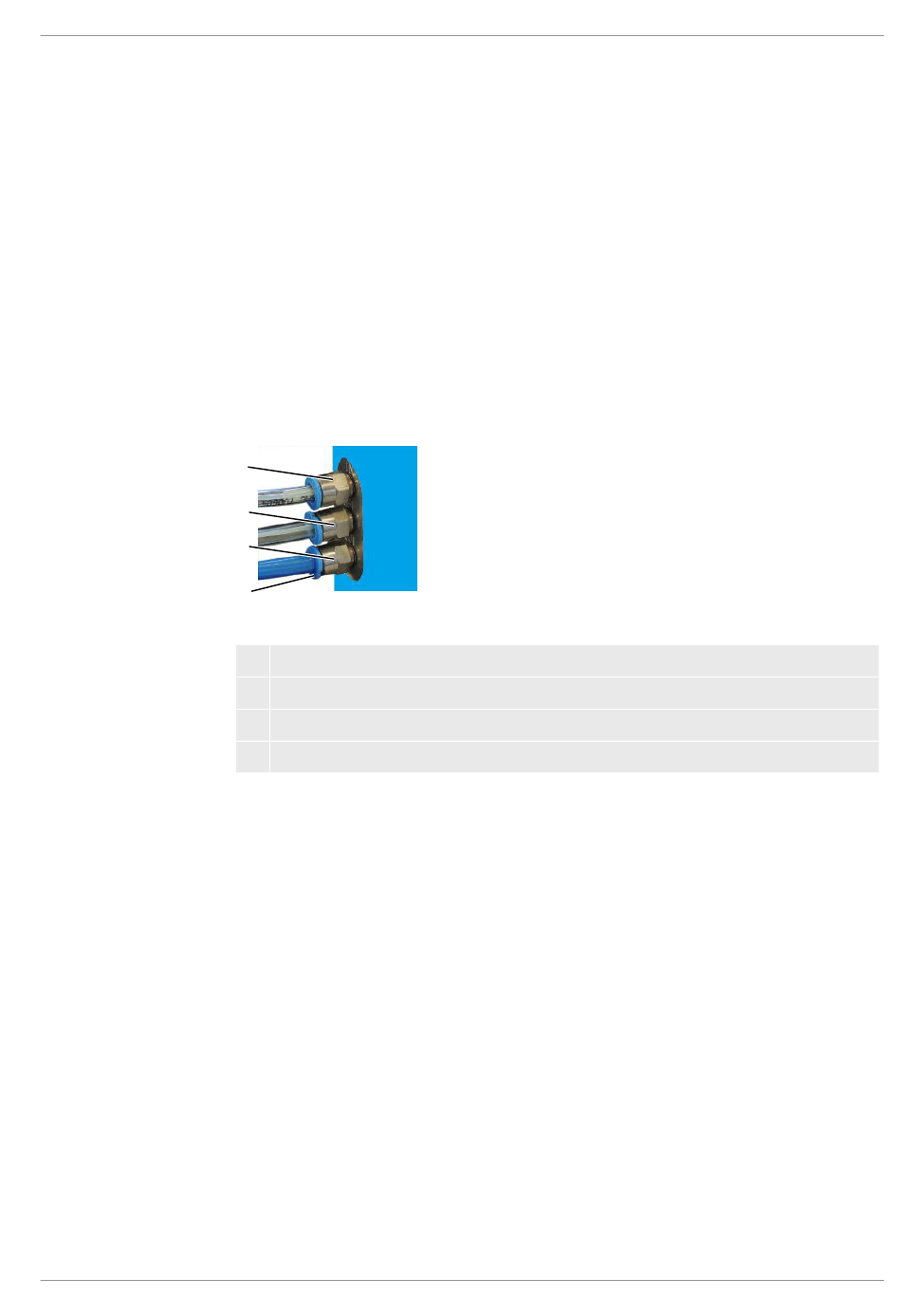

Abb. 16: Anschluss der Vakuumleitungen
1 Anschluss "IN" für die Messleitung
2 Anschluss "REF" (Referenz) für die Referenzleitung
3 Anschluss "OUT" für die Vakuumleitung (Pumpenanschluss)
4 Auslösering
