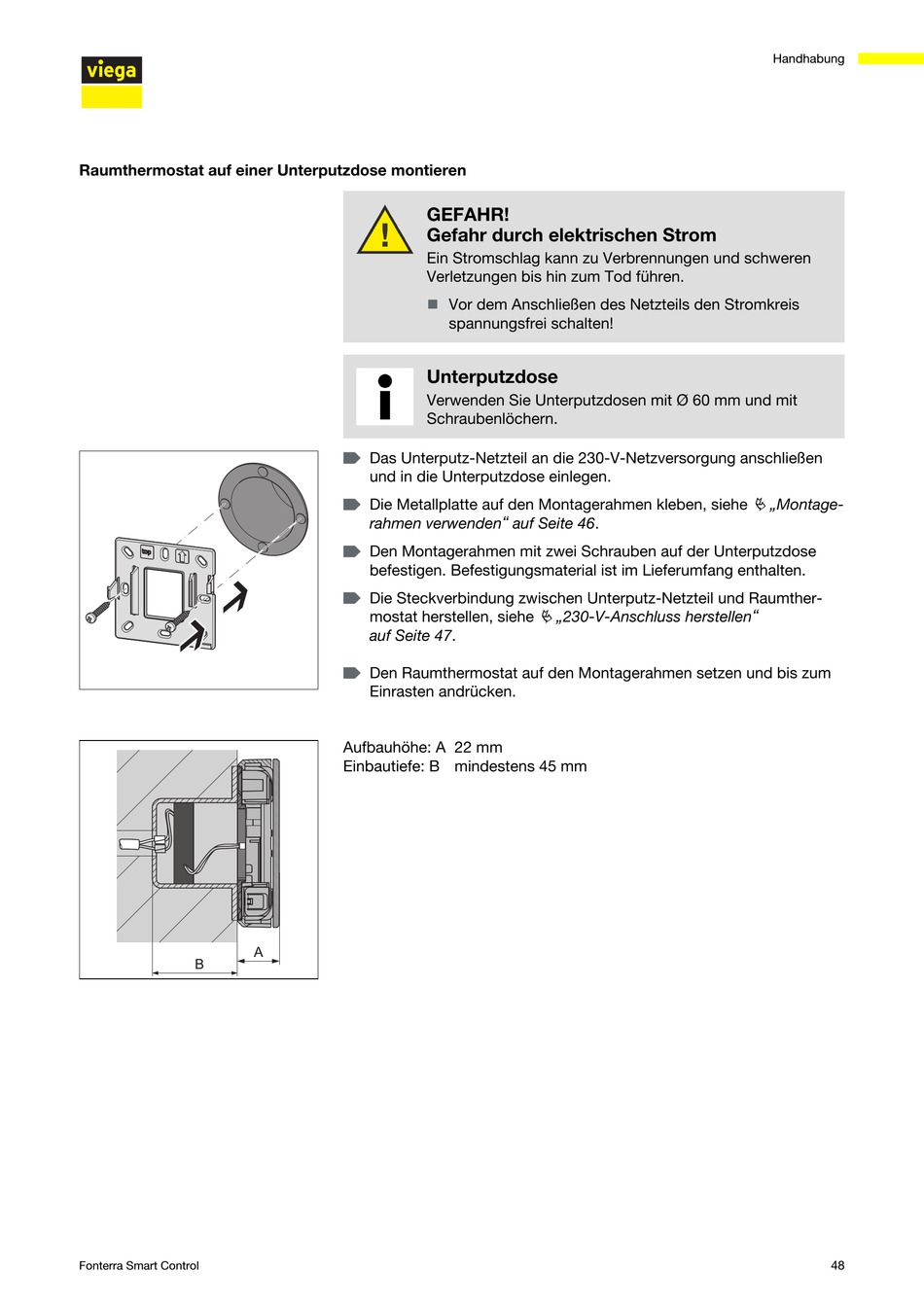

Raumthermostat auf einer Unterputzdose montieren
B
Fonterra Smart Control
GEFAHR!
Gefahr durch elektrischen Strom
Ein Stromschlag kann zu Verbrennungen und schweren
Verletzungen bis hin zum Tod führen.
n
Unterputzdose
Verwenden Sie Unterputzdosen mit Ø 60 mm und mit
Schraubenlöchern.
▶
Das Unterputz-Netzteil an die 230-V-Netzversorgung anschließen
und in die Unterputzdose einlegen.
▶
Die Metallplatte auf den Montagerahmen kleben, siehe
rahmen verwenden" auf Seite 46.
▶
Den Montagerahmen mit zwei Schrauben auf der Unterputzdose
befestigen. Befestigungsmaterial ist im Lieferumfang enthalten.
▶
Die Steckverbindung zwischen Unterputz-Netzteil und Raumther‐
mostat herstellen, siehe
auf Seite 47.
▶
Den Raumthermostat auf den Montagerahmen setzen und bis zum
Einrasten andrücken.
Aufbauhöhe: A 22 mm
Einbautiefe: B mindestens 45 mm
A
Vor dem Anschließen des Netzteils den Stromkreis
spannungsfrei schalten!
Ä „230-V-Anschluss herstellen"
Handhabung
Ä „Montage‐
48
