Unterputz-Netzteil - Viega Fonterra Smart Control Gebrauchsanleitung

Unterputz-Netzteil

Smart Control-Netzteil
Fonterra Smart Control
Modell 2245.63
Das Unterputz-Netzteil ist geeignet für den Einbau in Unterputzdosen
(Ø 60 mm) und dient zur Stromversorgung von Raumthermostaten und
Funkverstärkern. Die Raumthermostate und Funkverstärker werden mit
zwei Schrauben auf der Unterputzdose befestigt.
Lieferumfang
3

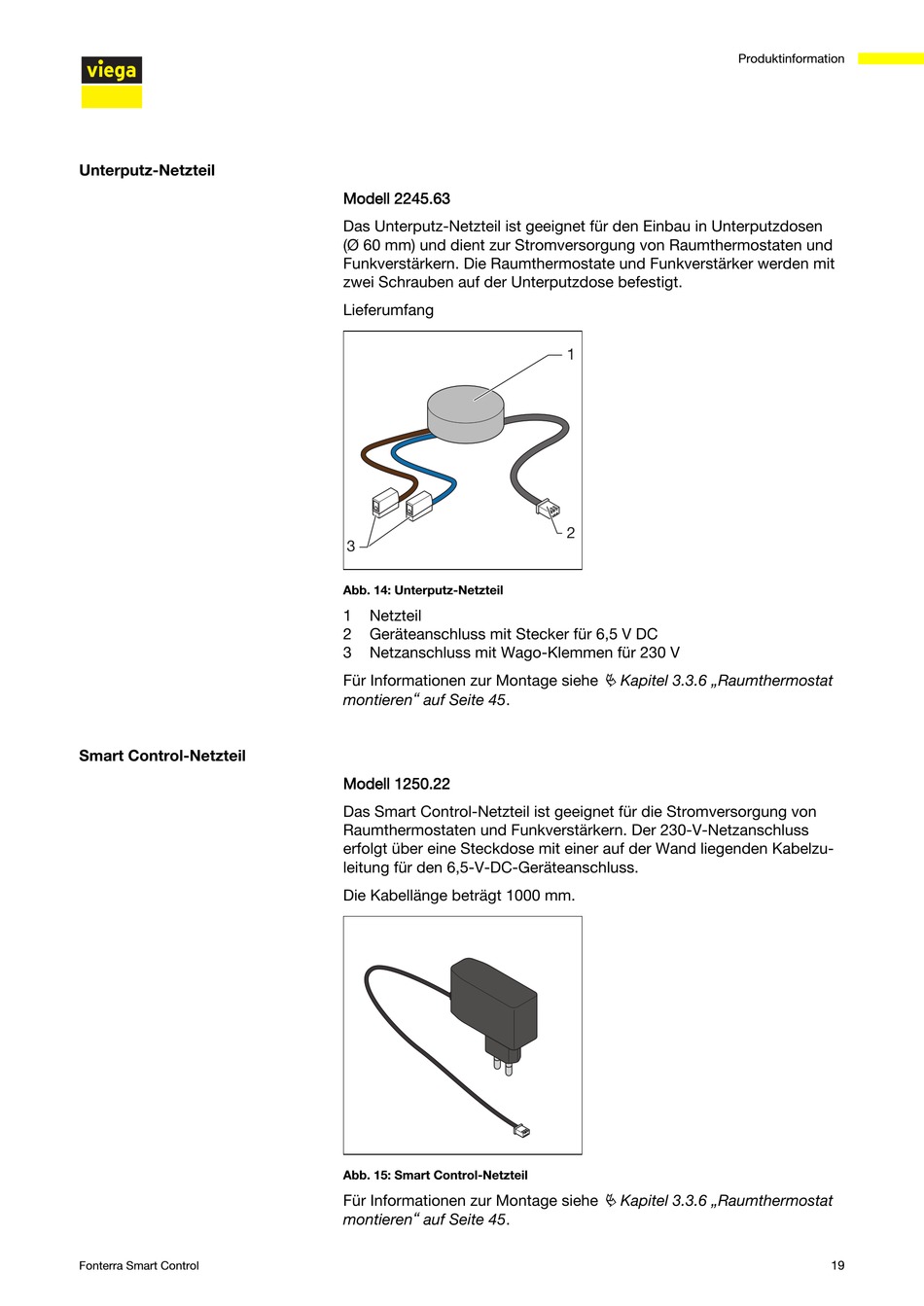

Abb. 14: Unterputz-Netzteil
1 Netzteil
2 Geräteanschluss mit Stecker für 6,5 V DC
3 Netzanschluss mit Wago-Klemmen für 230 V
Für Informationen zur Montage siehe
montieren" auf Seite 45.
Modell 1250.22
Das Smart Control-Netzteil ist geeignet für die Stromversorgung von
Raumthermostaten und Funkverstärkern. Der 230-V-Netzanschluss
erfolgt über eine Steckdose mit einer auf der Wand liegenden Kabelzu‐
leitung für den 6,5-V-DC-Geräteanschluss.
Die Kabellänge beträgt 1000 mm.
Abb. 15: Smart Control-Netzteil
Für Informationen zur Montage siehe
montieren" auf Seite 45.
Produktinformation
1
2
Ä Kapitel 3.3.6 „Raumthermostat
Ä Kapitel 3.3.6 „Raumthermostat
19
