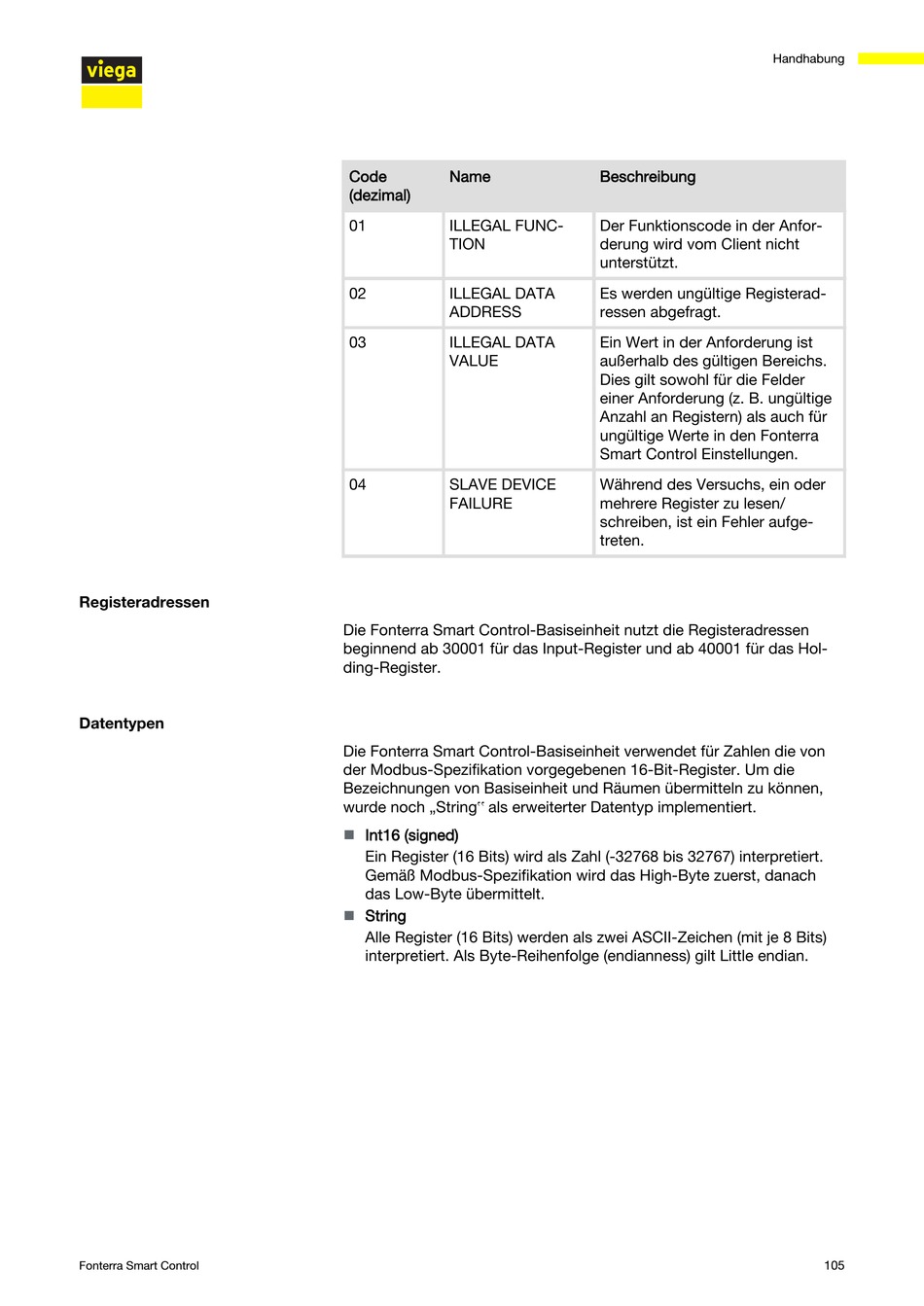

Registeradressen
Datentypen
Fonterra Smart Control
Code Name
(dezimal)
01 ILLEGAL FUNC‐
TION
02 ILLEGAL DATA
ADDRESS
03 ILLEGAL DATA
VALUE
04 SLAVE DEVICE
FAILURE
Die Fonterra Smart Control-Basiseinheit nutzt die Registeradressen
beginnend ab 30001 für das Input-Register und ab 40001 für das Hol‐
ding-Register.
Die Fonterra Smart Control-Basiseinheit verwendet für Zahlen die von
der Modbus-Spezifikation vorgegebenen 16-Bit-Register. Um die
Bezeichnungen von Basiseinheit und Räumen übermitteln zu können,
wurde noch „String‟ als erweiterter Datentyp implementiert.
Int16 (signed)
n
Ein Register (16 Bits) wird als Zahl (-32768 bis 32767) interpretiert.
Gemäß Modbus-Spezifikation wird das High-Byte zuerst, danach
das Low-Byte übermittelt.
String
n
Alle Register (16 Bits) werden als zwei ASCII-Zeichen (mit je 8 Bits)
interpretiert. Als Byte-Reihenfolge (endianness) gilt Little endian.
Handhabung
Beschreibung
Der Funktionscode in der Anfor‐
derung wird vom Client nicht
unterstützt.
Es werden ungültige Registerad‐
ressen abgefragt.
Ein Wert in der Anforderung ist
außerhalb des gültigen Bereichs.
Dies gilt sowohl für die Felder
einer Anforderung (z. B. ungültige
Anzahl an Registern) als auch für
ungültige Werte in den Fonterra
Smart Control Einstellungen.
Während des Versuchs, ein oder
mehrere Register zu lesen/
schreiben, ist ein Fehler aufge‐
treten.
