Basiseinheit
Fonterra Smart Control
Modell 1250
Funktionen der Basiseinheit:
Datenerfassung, -austausch, -speicherung für alle am System betei‐
n
ligten Bauteile
Kommunikation per Funk auf der Frequenz 868 MHz mit Raumther‐
n
mostaten und Funkverstärkern
Kommunikation im WLAN / Internet mit Endgeräten – Laptops, Tab‐
n
lets, Smartphones etc.
Auswertung der Temperaturen von Vor- und Rücklaufsensoren, der
n
vom Nutzer eingestellten Wunschtemperatur (Soll-Temperatur) und
der tatsächlichen Raumtemperatur (Ist-Temperatur).
Steuerung der Stellantriebe
n

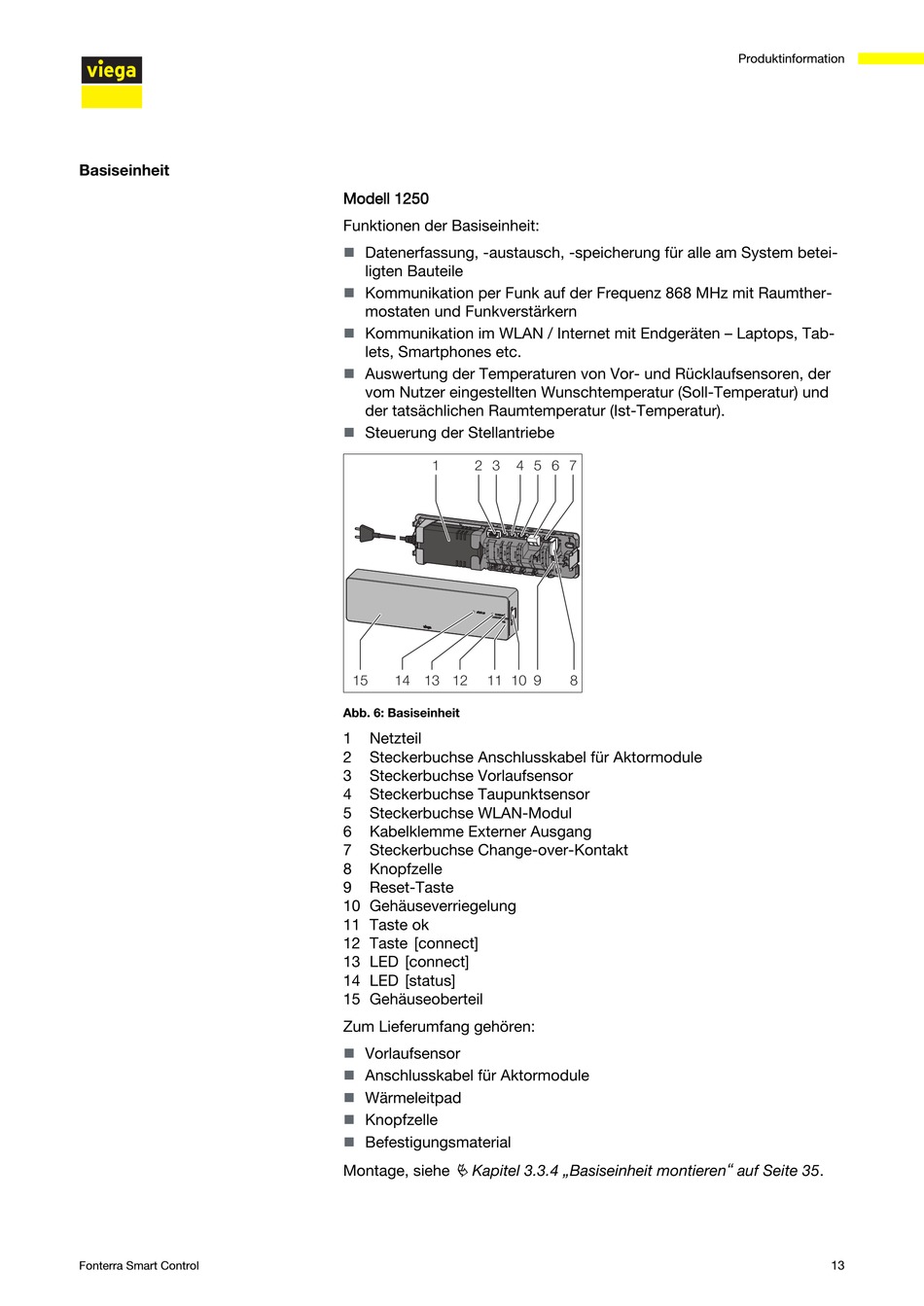

Abb. 6: Basiseinheit
1 Netzteil
2 Steckerbuchse Anschlusskabel für Aktormodule
3 Steckerbuchse Vorlaufsensor
4 Steckerbuchse Taupunktsensor
5 Steckerbuchse WLAN-Modul
6 Kabelklemme Externer Ausgang
7 Steckerbuchse Change-over-Kontakt
8 Knopfzelle
9 Reset-Taste
10 Gehäuseverriegelung
11 Taste ok
12 Taste [connect]
13 LED [connect]
14 LED [status]
15 Gehäuseoberteil
Zum Lieferumfang gehören:
Vorlaufsensor
n
Anschlusskabel für Aktormodule
n
Wärmeleitpad
n
Knopfzelle
n
Befestigungsmaterial
n
Montage, siehe Ä Kapitel 3.3.4 „Basiseinheit montieren" auf Seite 35.
