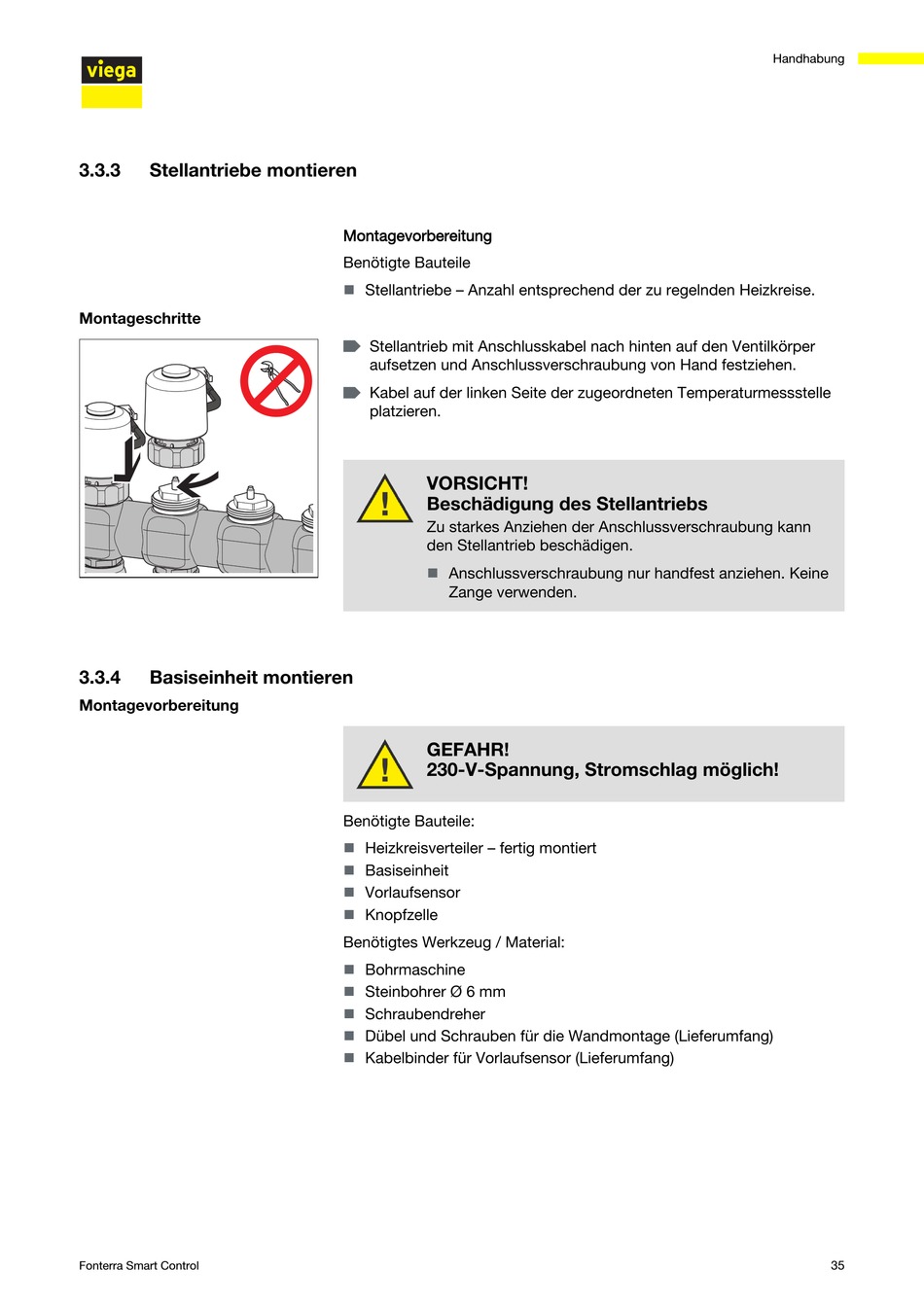

3.3.3
Stellantriebe montieren
Montageschritte
3.3.4
Basiseinheit montieren
Montagevorbereitung
Fonterra Smart Control
Montagevorbereitung
Benötigte Bauteile
Stellantriebe – Anzahl entsprechend der zu regelnden Heizkreise.
n
▶
Stellantrieb mit Anschlusskabel nach hinten auf den Ventilkörper
aufsetzen und Anschlussverschraubung von Hand festziehen.
▶
Kabel auf der linken Seite der zugeordneten Temperaturmessstelle
platzieren.
VORSICHT!
Beschädigung des Stellantriebs
Zu starkes Anziehen der Anschlussverschraubung kann
den Stellantrieb beschädigen.
Anschlussverschraubung nur handfest anziehen. Keine
n
Zange verwenden.
GEFAHR!
230-V-Spannung, Stromschlag möglich!
Benötigte Bauteile:
Heizkreisverteiler – fertig montiert
n
Basiseinheit
n
Vorlaufsensor
n
Knopfzelle
n
Benötigtes Werkzeug / Material:
Bohrmaschine
n
Steinbohrer Ø 6 mm
n
Schraubendreher
n
Dübel und Schrauben für die Wandmontage (Lieferumfang)
n
Kabelbinder für Vorlaufsensor (Lieferumfang)
n
Handhabung
35
