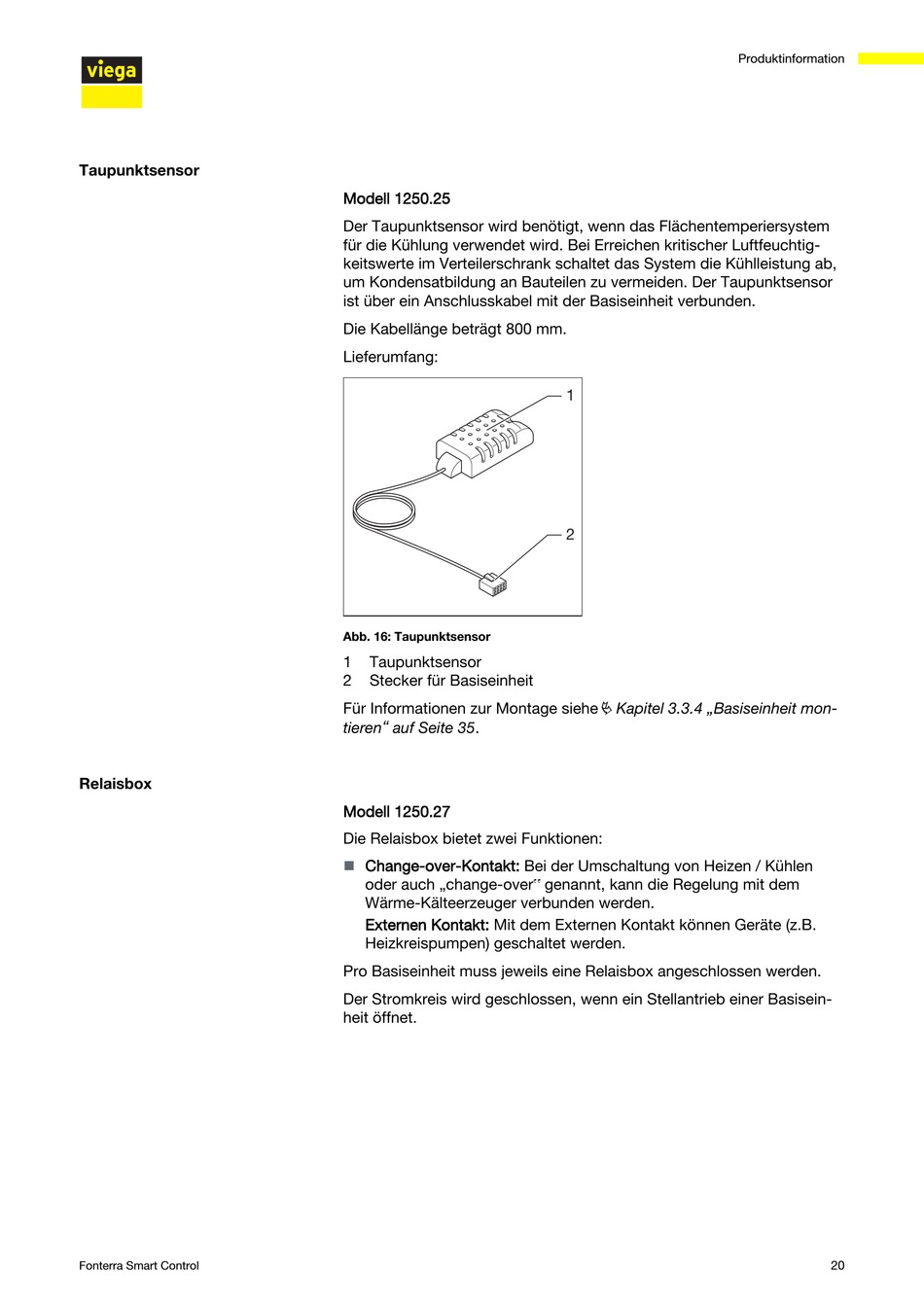

Viega Fonterra Smart Control Gebrauchsanleitung Seite 20

Taupunktsensor
Relaisbox
Fonterra Smart Control
Modell 1250.25
Der Taupunktsensor wird benötigt, wenn das Flächentemperiersystem
für die Kühlung verwendet wird. Bei Erreichen kritischer Luftfeuchtig‐
keitswerte im Verteilerschrank schaltet das System die Kühlleistung ab,
um Kondensatbildung an Bauteilen zu vermeiden. Der Taupunktsensor
ist über ein Anschlusskabel mit der Basiseinheit verbunden.
Die Kabellänge beträgt 800 mm.
Lieferumfang:
Abb. 16: Taupunktsensor
1 Taupunktsensor
2 Stecker für Basiseinheit
Für Informationen zur Montage siehe
tieren" auf Seite 35.
Modell 1250.27
Die Relaisbox bietet zwei Funktionen:
Change-over-Kontakt: Bei der Umschaltung von Heizen / Kühlen
n
oder auch „change-over‟ genannt, kann die Regelung mit dem
Wärme-Kälteerzeuger verbunden werden.
Externen Kontakt: Mit dem Externen Kontakt können Geräte (z.B.
Heizkreispumpen) geschaltet werden.
Pro Basiseinheit muss jeweils eine Relaisbox angeschlossen werden.
Der Stromkreis wird geschlossen, wenn ein Stellantrieb einer Basisein‐
heit öffnet.
Produktinformation
1
2
Ä Kapitel 3.3.4 „Basiseinheit mon‐
20
