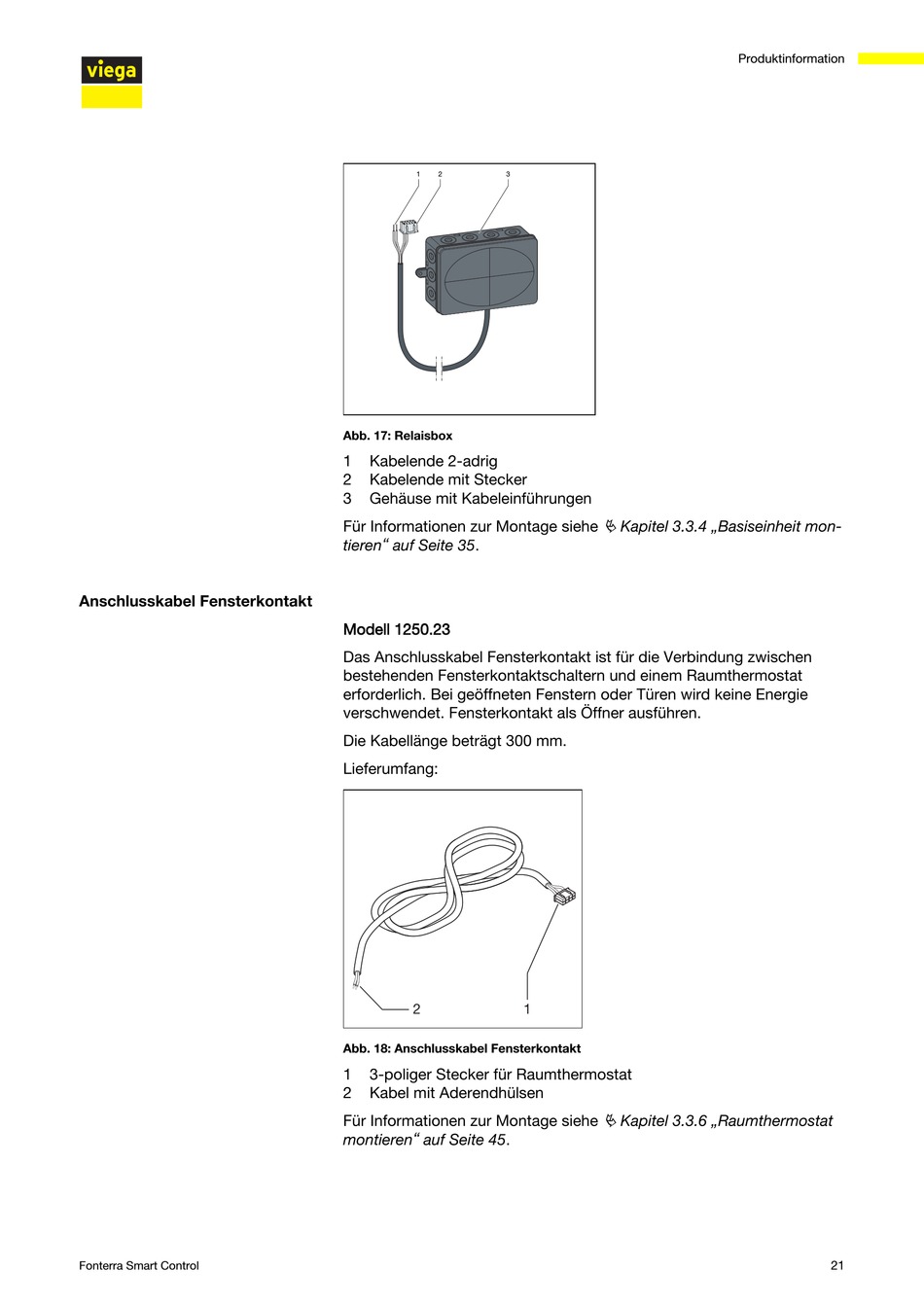

Viega Fonterra Smart Control Gebrauchsanleitung Seite 21

Anschlusskabel Fensterkontakt
Fonterra Smart Control
Abb. 17: Relaisbox
1 Kabelende 2-adrig
2 Kabelende mit Stecker
3 Gehäuse mit Kabeleinführungen
Für Informationen zur Montage siehe
tieren" auf Seite 35.
Modell 1250.23
Das Anschlusskabel Fensterkontakt ist für die Verbindung zwischen
bestehenden Fensterkontaktschaltern und einem Raumthermostat
erforderlich. Bei geöffneten Fenstern oder Türen wird keine Energie
verschwendet. Fensterkontakt als Öffner ausführen.
Die Kabellänge beträgt 300 mm.
Lieferumfang:
2
Abb. 18: Anschlusskabel Fensterkontakt
1 3-poliger Stecker für Raumthermostat
2 Kabel mit Aderendhülsen
Für Informationen zur Montage siehe
montieren" auf Seite 45.
Ä Kapitel 3.3.4 „Basiseinheit mon‐
1
Ä Kapitel 3.3.6 „Raumthermostat
Produktinformation
21
