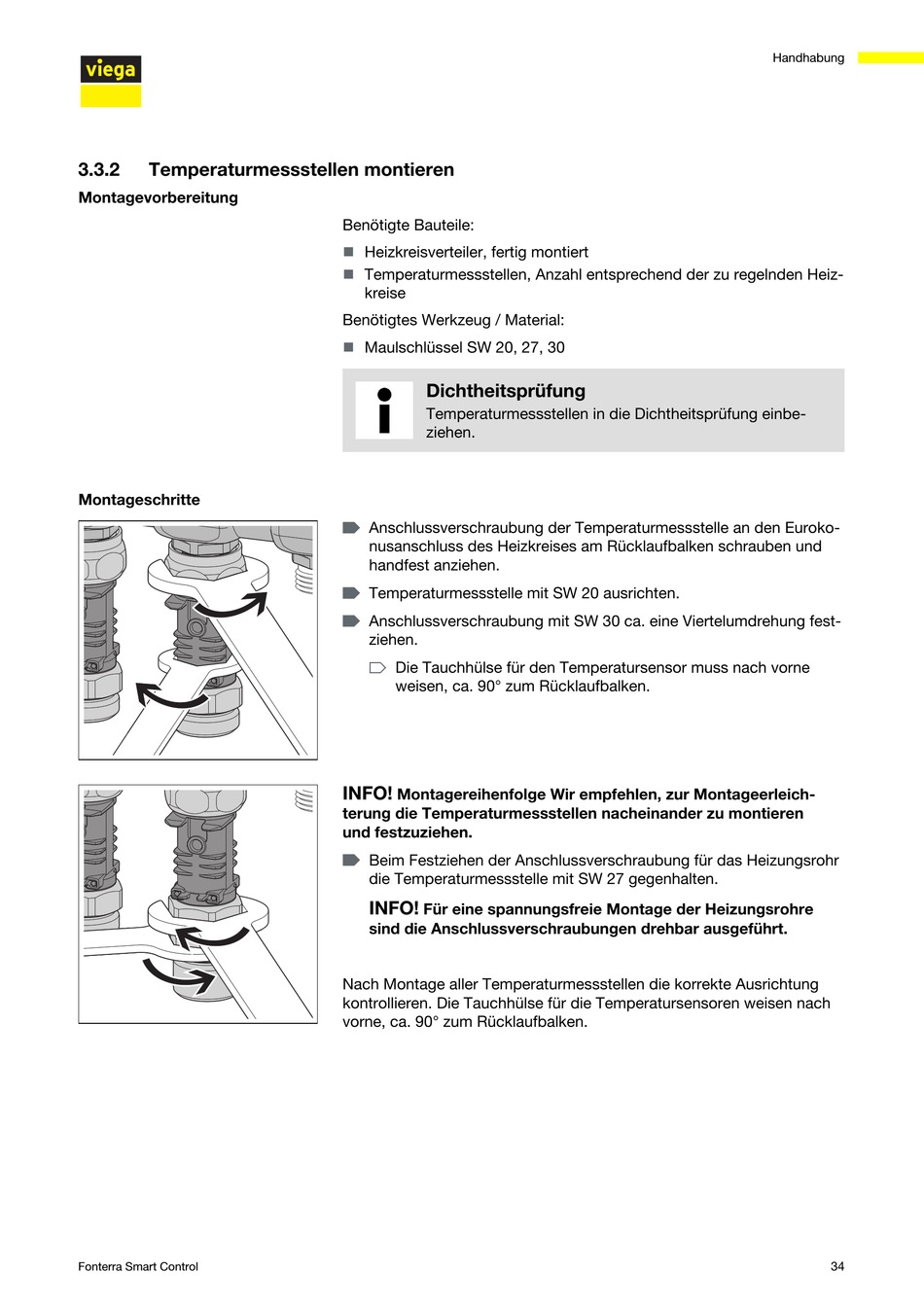

3.3.2
Temperaturmessstellen montieren
Montagevorbereitung
Montageschritte
Fonterra Smart Control
Benötigte Bauteile:
Heizkreisverteiler, fertig montiert
n
Temperaturmessstellen, Anzahl entsprechend der zu regelnden Heiz‐
n
kreise
Benötigtes Werkzeug / Material:
Maulschlüssel SW 20, 27, 30
n
Dichtheitsprüfung
Temperaturmessstellen in die Dichtheitsprüfung einbe‐
ziehen.
▶
Anschlussverschraubung der Temperaturmessstelle an den Euroko‐
nusanschluss des Heizkreises am Rücklaufbalken schrauben und
handfest anziehen.
▶
Temperaturmessstelle mit SW 20 ausrichten.
▶
Anschlussverschraubung mit SW 30 ca. eine Viertelumdrehung fest‐
ziehen.
Die Tauchhülse für den Temperatursensor muss nach vorne
▷
weisen, ca. 90° zum Rücklaufbalken.
INFO!
Montagereihenfolge Wir empfehlen, zur Montageerleich‐
terung die Temperaturmessstellen nacheinander zu montieren
und festzuziehen.
▶
Beim Festziehen der Anschlussverschraubung für das Heizungsrohr
die Temperaturmessstelle mit SW 27 gegenhalten.
INFO!
Für eine spannungsfreie Montage der Heizungsrohre
sind die Anschlussverschraubungen drehbar ausgeführt.
Nach Montage aller Temperaturmessstellen die korrekte Ausrichtung
kontrollieren. Die Tauchhülse für die Temperatursensoren weisen nach
vorne, ca. 90° zum Rücklaufbalken.
Handhabung
34
