Steckverbindungen für Zubehör
Fonterra Smart Control
GEFAHR!
Gefahr durch elektrischen Strom
230-V-Spannung, Stromschlag möglich!
Sämtliche Kabelverbindungen stellen Sie über Steckver‐
bindungen her, die aufgrund ihrer Formgebung unver‐
wechselbar sind. Die Anschlusskabel dürfen nicht verlän‐
gert werden.
Die Basiseinheit ist mit Steckerbuchsen für den Anschluss weiterer Bau‐
teile ausgestattet.

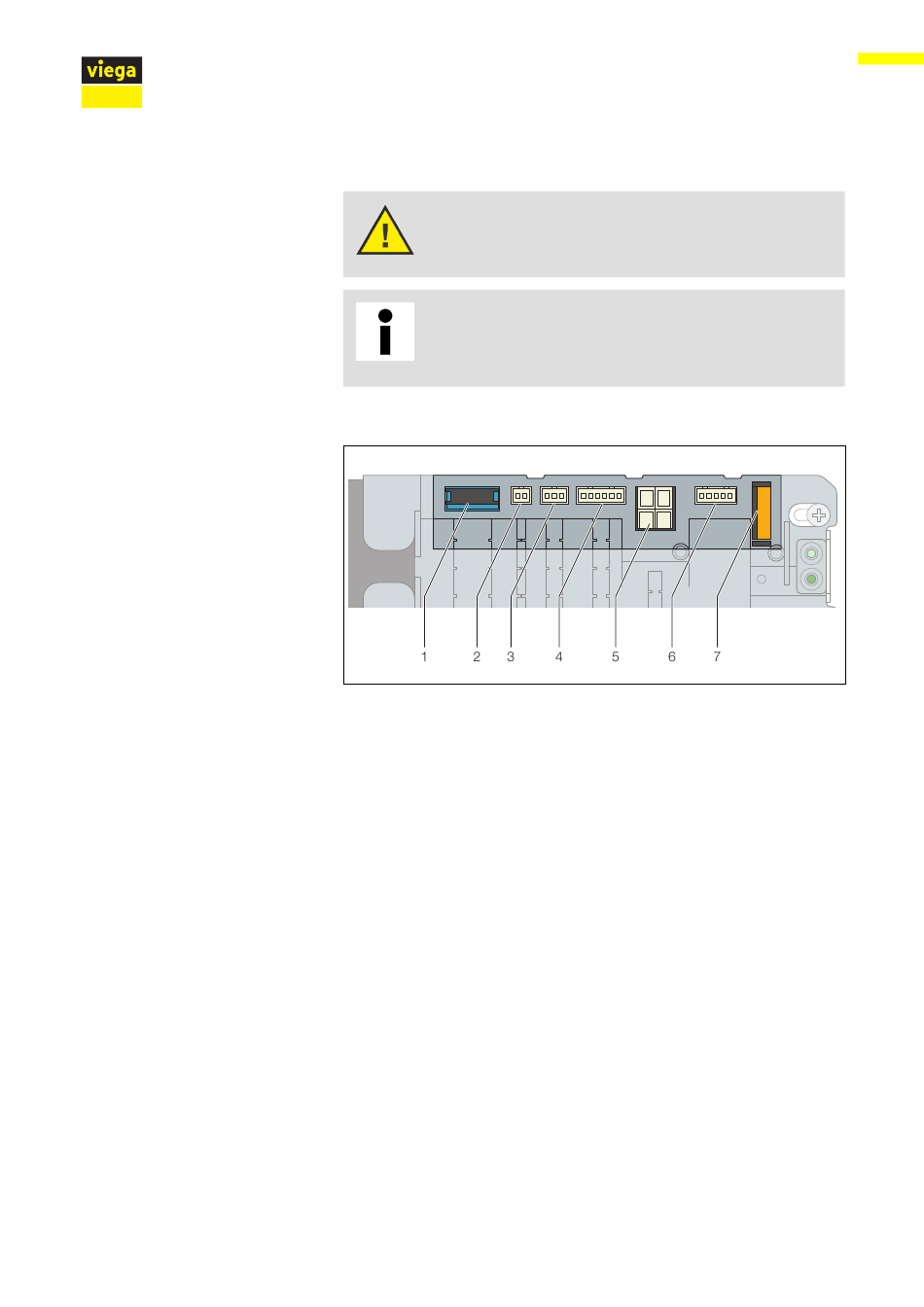

Abb. 25: Steckplätze der Basiseinheit
1
Anschluss für Aktormodule
2
Anschluss für Vorlaufsensor
3
Anschluss für Taupunktsensor
4
Anschluss für WLAN-Modul
5
Anschluss für Relaisbox
6
Anschluss für Relaisbox
7
Batterie
Handhabung
37
