Inhaltszusammenfassung für Viega 2237.5XL

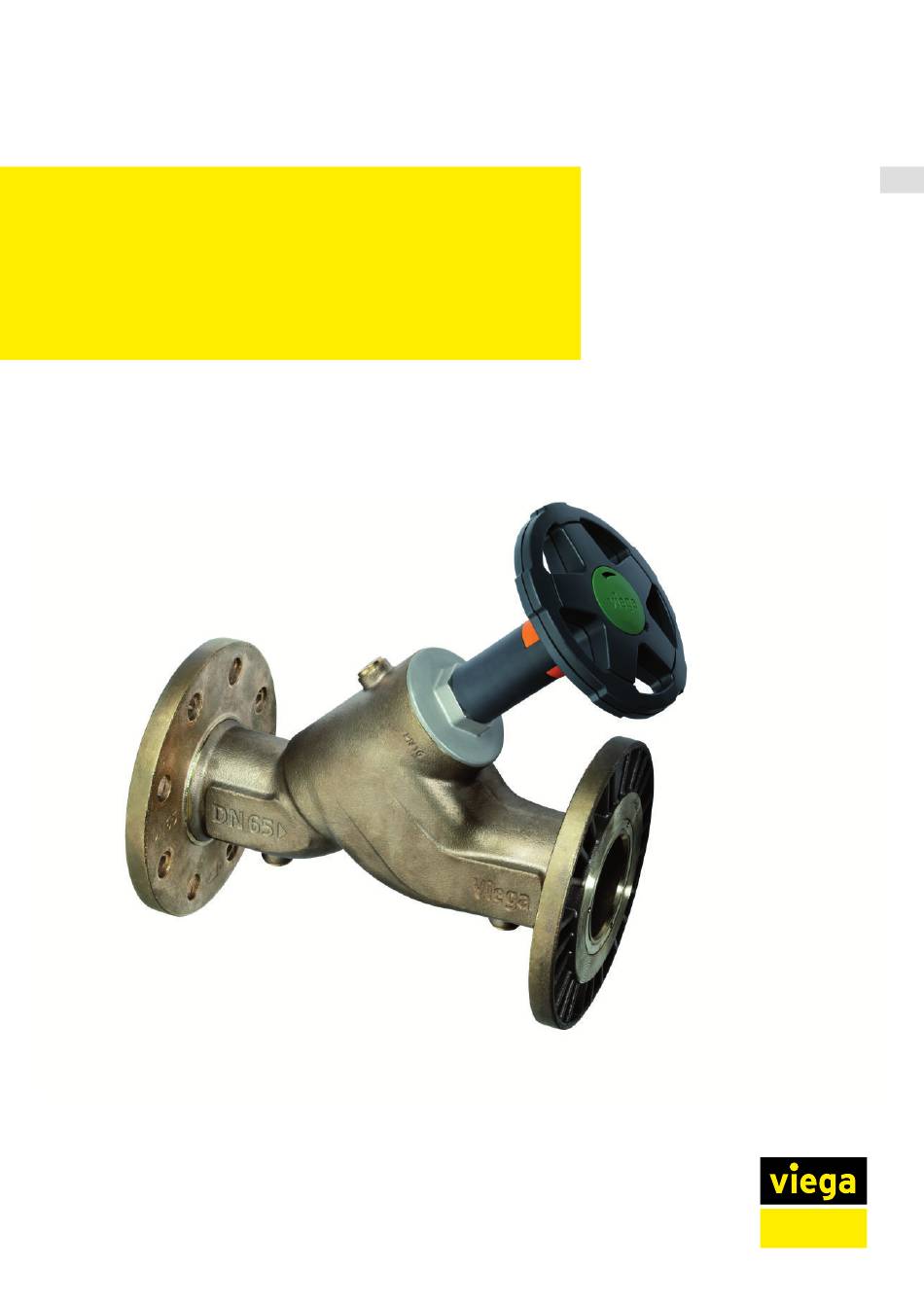

- Seite 1 Gebrauchsanleitung Easytop-XL-Schrägsitzventil (Freistromventil) mit Flanschanschluss für die Trinkwasser-Installation Modell Baujahr (ab) 2237.5XL 04/2017...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Kennzeichnungen an Bauteilen 2.3.3 Kompatible Bauteile 2.3.4 Technische Daten 2.4 Verwendungsinformationen 2.4.1 Korrosion 2.5 Optionales Zubehör Handhabung...
- Seite 3 Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch...
- Seite 4 Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Planung, Ausführung, Betrieb und DIN EN 806 Teil 1 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 2 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 3...
- Seite 5 Produktinformation Regelwerke aus Abschnitt: Produktbeschreibung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Trinkwasser-Installati‐ Trinkwasserverordnung (TrinkwV) onen Eignung für Trinkwasser-Installati‐ DIN 50930-6 onen Anforderungen an Kunststoffkom‐ DVGW-Arbeitsblatt W270 ponenten für Trinkwasser-Installa‐ tionen Regelwerke aus Abschnitt: Übersicht Geltungsbereich / Hinweis In Deutschland geltendes Regel‐...
- Seite 6 Produktinformation Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Modells für andere als die beschriebenen Einsatzbereiche und Medien mit dem Viega Service Center ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich: Trinkwasser-Installationen Industrieanlagen Für Planung, Ausführung, Betrieb und Wartung von Trinkwasser-Instal‐...
- Seite 7 Produktinformation Ventilsitz und Ventiltellereinheit aus Edelstahl nicht steigende Spindel Stellungsanzeige offen / geschlossen Handrad mit auswechselbarer farblicher Kunststoffkappe als Medienkennzeichnung Entleerungs- / Prüfstopfen G ¼ für DN 50 Entleerungs- / Prüfstopfen G ⅜ für DN 65, 80, 100 Ventil- und Spindelabdichtung aus EPDM (wartungsfrei) Das Modell ist in folgenden Dimensionen verfügbar: DN 50 / 65 / 80 / 100 2.3.2...
- Seite 8 Produktinformation Betriebstemperatur [T 90 °C Betriebsdruck [P 1,6 MPa (16 bar) Das Leistungsdiagramm zeigt die Druckverluste (in hPa) in Abhängigkeit von Volumenstrom und Nennweite. DN50 DN65 DN80 DN100 1000 1000 5000 10000 V [l/min] Abb. 1: Leistungsdiagramm Druckverlust XL-Schrägsitzventile Flanschanschluss Verwendungsinformationen 2.4.1 Korrosion...
- Seite 9 Produktinformation Optionales Zubehör Als Zubehör sind optional lieferbar: Entleerungsventile Montagesets Dichtungen Abb. 2: Modell 2234 Easytop-Entleerungsventil mit Gewindeanschluss G ¼ Abb. 3: Modell 2259.7 / XL Montageset Abb. 4: Modell 2259.9 / XL Dichtung Easytop-XL-Schrägsitzventil (Freistromventil) mit Flanschanschluss...
- Seite 10 Handhabung Handhabung Montageinformationen 3.1.1 Montagehinweise Systemkomponenten prüfen Nehmen Sie das Modell erst unmittelbar vor der Verwen‐ dung aus der Verpackung. Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein. Alle Teile prüfen. Beschädigte Komponenten austauschen. Beschädigte Komponenten nicht reparieren. Verschmutzte Komponenten dürfen nicht installiert werden.
- Seite 11 Für Betrieb und Wartung von Trinkwasser-Installationen die geltenden Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Wartung“ auf Seite 5. Viega empfiehlt, die Armatur regelmäßig zu betätigen und auf Funktion zu prüfen. Ventiloberteil austauschen Für den Fall, dass das Ventiloberteil getauscht werden muss, kann Modell 2237.6XL verwendet werden.
- Seite 12 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN180145...
