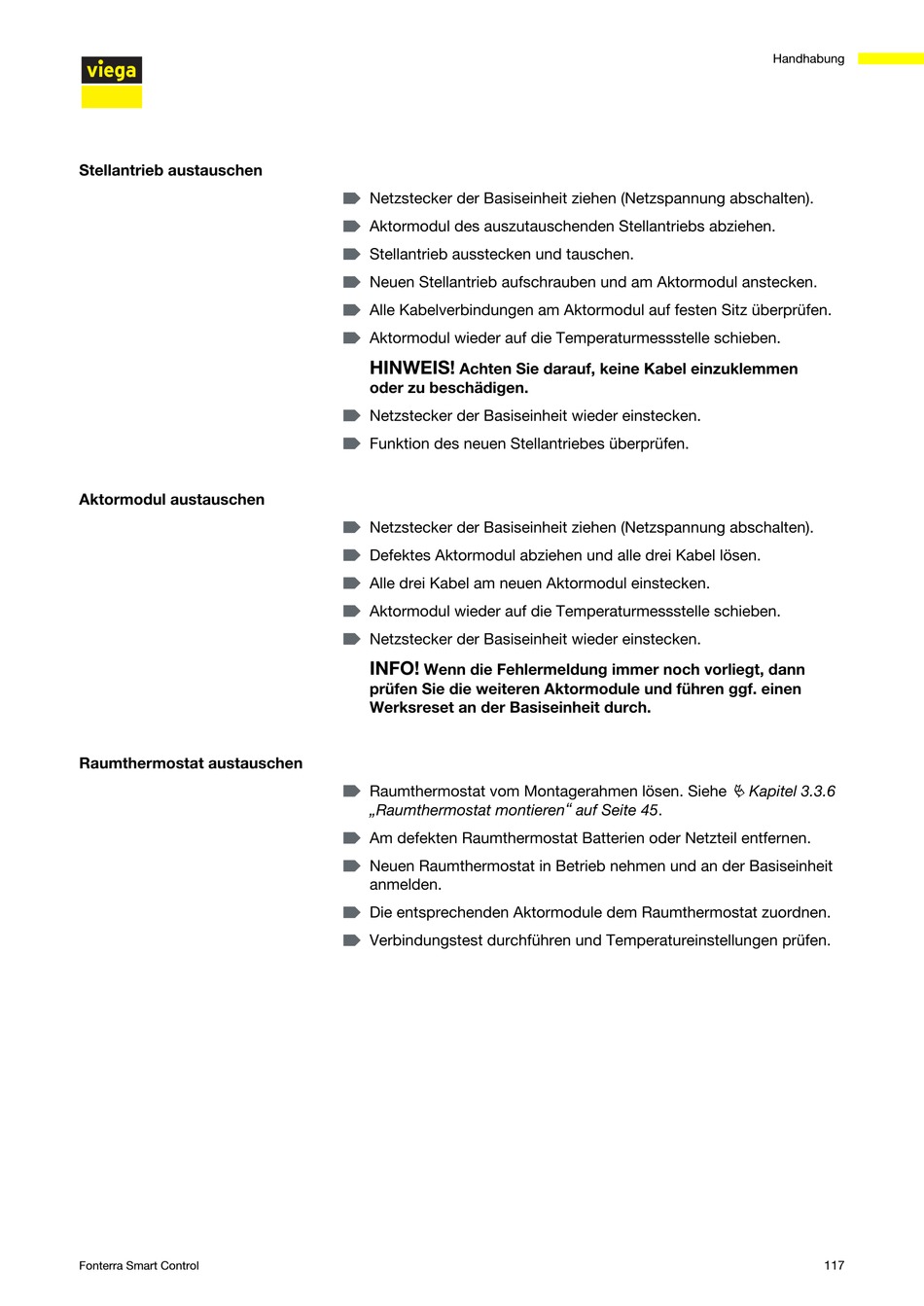

Viega Fonterra Smart Control Gebrauchsanleitung Seite 117

Stellantrieb austauschen
Aktormodul austauschen
Raumthermostat austauschen
Fonterra Smart Control
▶ Netzstecker der Basiseinheit ziehen (Netzspannung abschalten).
▶ Aktormodul des auszutauschenden Stellantriebs abziehen.
▶ Stellantrieb ausstecken und tauschen.
▶ Neuen Stellantrieb aufschrauben und am Aktormodul anstecken.
▶ Alle Kabelverbindungen am Aktormodul auf festen Sitz überprüfen.
▶ Aktormodul wieder auf die Temperaturmessstelle schieben.
HINWEIS!
Achten Sie darauf, keine Kabel einzuklemmen
oder zu beschädigen.
▶ Netzstecker der Basiseinheit wieder einstecken.
▶ Funktion des neuen Stellantriebes überprüfen.
▶ Netzstecker der Basiseinheit ziehen (Netzspannung abschalten).
▶ Defektes Aktormodul abziehen und alle drei Kabel lösen.
▶ Alle drei Kabel am neuen Aktormodul einstecken.
▶ Aktormodul wieder auf die Temperaturmessstelle schieben.
▶ Netzstecker der Basiseinheit wieder einstecken.
INFO!
Wenn die Fehlermeldung immer noch vorliegt, dann
prüfen Sie die weiteren Aktormodule und führen ggf. einen
Werksreset an der Basiseinheit durch.
▶ Raumthermostat vom Montagerahmen lösen. Siehe
„Raumthermostat montieren" auf Seite 45.
▶ Am defekten Raumthermostat Batterien oder Netzteil entfernen.
▶ Neuen Raumthermostat in Betrieb nehmen und an der Basiseinheit
anmelden.
▶ Die entsprechenden Aktormodule dem Raumthermostat zuordnen.
▶ Verbindungstest durchführen und Temperatureinstellungen prüfen.
Handhabung
Ä Kapitel 3.3.6
117
