3.3.6
Raumthermostat montieren
Fonterra Smart Control
▶

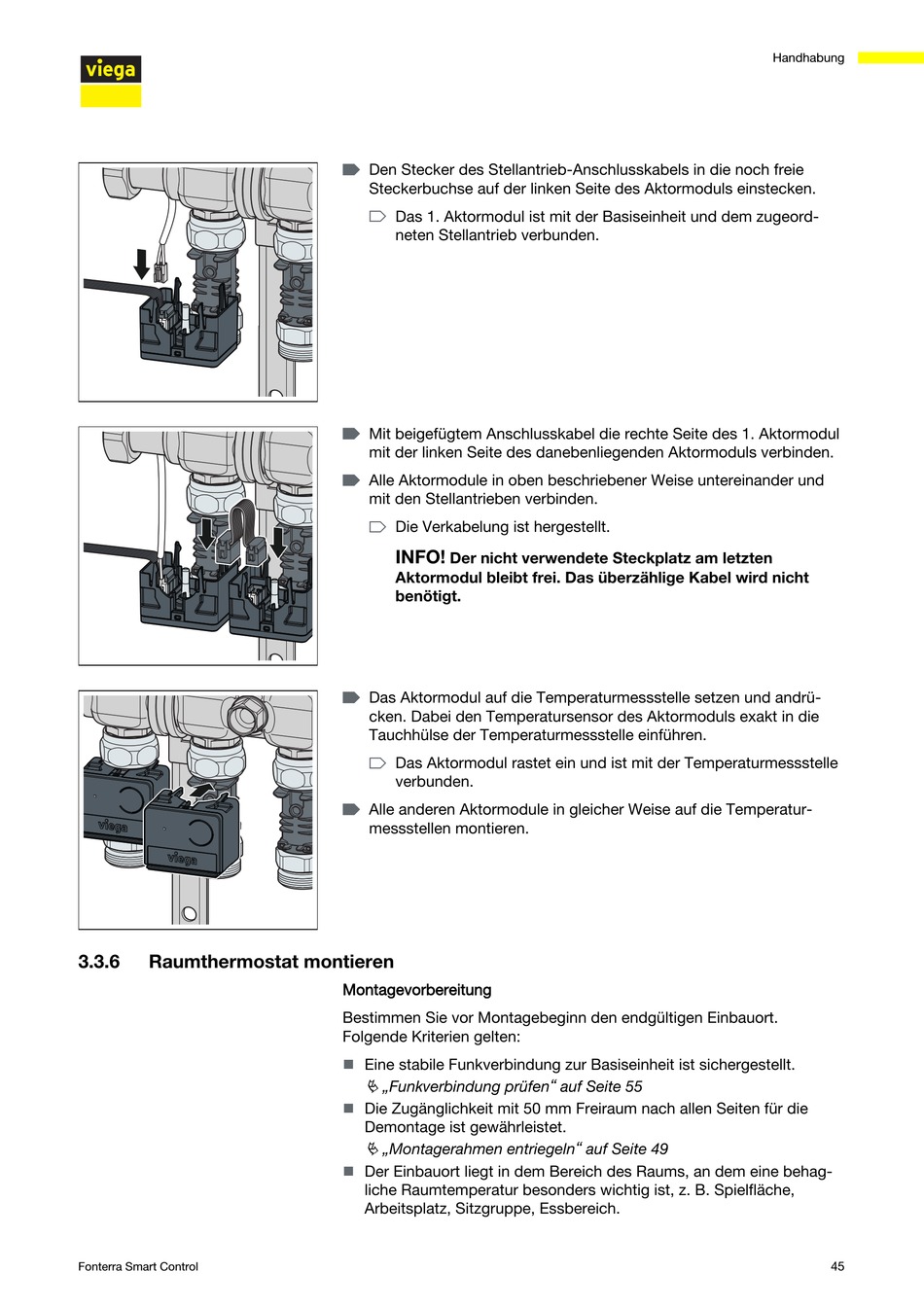

Den Stecker des Stellantrieb-Anschlusskabels in die noch freie
Steckerbuchse auf der linken Seite des Aktormoduls einstecken.
▷
Das 1. Aktormodul ist mit der Basiseinheit und dem zugeord‐
neten Stellantrieb verbunden.
▶
Mit beigefügtem Anschlusskabel die rechte Seite des 1. Aktormodul
mit der linken Seite des danebenliegenden Aktormoduls verbinden.
▶
Alle Aktormodule in oben beschriebener Weise untereinander und
mit den Stellantrieben verbinden.
▷
Die Verkabelung ist hergestellt.
INFO!
Der nicht verwendete Steckplatz am letzten
Aktormodul bleibt frei. Das überzählige Kabel wird nicht
benötigt.
▶
Das Aktormodul auf die Temperaturmessstelle setzen und andrü‐
cken. Dabei den Temperatursensor des Aktormoduls exakt in die
Tauchhülse der Temperaturmessstelle einführen.
▷
Das Aktormodul rastet ein und ist mit der Temperaturmessstelle
verbunden.
▶
Alle anderen Aktormodule in gleicher Weise auf die Temperatur‐
messstellen montieren.
Montagevorbereitung
Bestimmen Sie vor Montagebeginn den endgültigen Einbauort.
Folgende Kriterien gelten:
Eine stabile Funkverbindung zur Basiseinheit ist sichergestellt.
n
Ä „Funkverbindung prüfen" auf Seite 55
Die Zugänglichkeit mit 50 mm Freiraum nach allen Seiten für die
n
Demontage ist gewährleistet.
Ä „Montagerahmen entriegeln" auf Seite 49
Der Einbauort liegt in dem Bereich des Raums, an dem eine behag‐
n
liche Raumtemperatur besonders wichtig ist, z. B. Spielfläche,
Arbeitsplatz, Sitzgruppe, Essbereich.
Handhabung
45
