Montage; Montagereihenfolge - Viega Fonterra Smart Control Gebrauchsanleitung

WLAN-Modul
3.3

Montage

3.3.1

Montagereihenfolge

Fonterra Smart Control

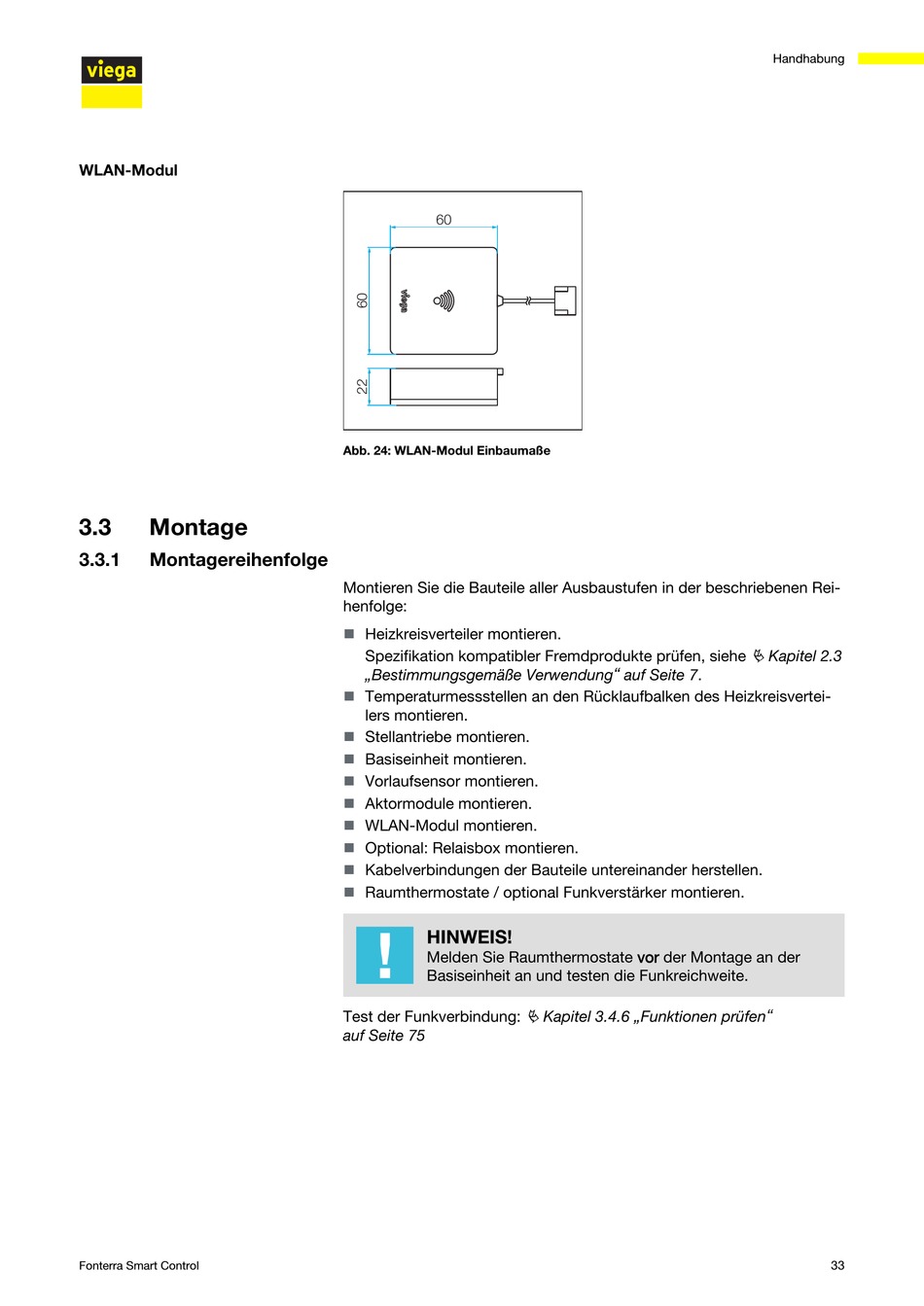

Abb. 24: WLAN-Modul Einbaumaße
Montieren Sie die Bauteile aller Ausbaustufen in der beschriebenen Rei‐
henfolge:
Heizkreisverteiler montieren.
n
Spezifikation kompatibler Fremdprodukte prüfen, siehe
„Bestimmungsgemäße Verwendung" auf Seite 7.
Temperaturmessstellen an den Rücklaufbalken des Heizkreisvertei‐
n
lers montieren.
Stellantriebe montieren.
n
Basiseinheit montieren.
n
Vorlaufsensor montieren.
n
Aktormodule montieren.
n
WLAN-Modul montieren.
n
Optional: Relaisbox montieren.
n
Kabelverbindungen der Bauteile untereinander herstellen.
n
Raumthermostate / optional Funkverstärker montieren.
n
HINWEIS!
Melden Sie Raumthermostate vor der Montage an der
Basiseinheit an und testen die Funkreichweite.
Test der Funkverbindung:
auf Seite 75
Ä Kapitel 3.4.6 „Funktionen prüfen"
Handhabung
Ä Kapitel 2.3
33
