Kabelverbindungen herstellen – Basiseinheit / Aktormodule / Stellantriebe
RE SE T
Fonterra Smart Control
Die Basiseinheit wird über ein Anschlusskabel (Lieferumfang Basisein‐
heit) mit dem 1. Aktormodul (links am Heizkreisverteiler) verbunden. An
jedem Stellantrieb befindet sich ein Kabel für den Anschluss an das
zugeordnete Aktormodul.
Viega empfiehlt, die Aktormodule von links beginnend zu
montieren.
▶
Die Basiseinheit stromlos schalten.
▶

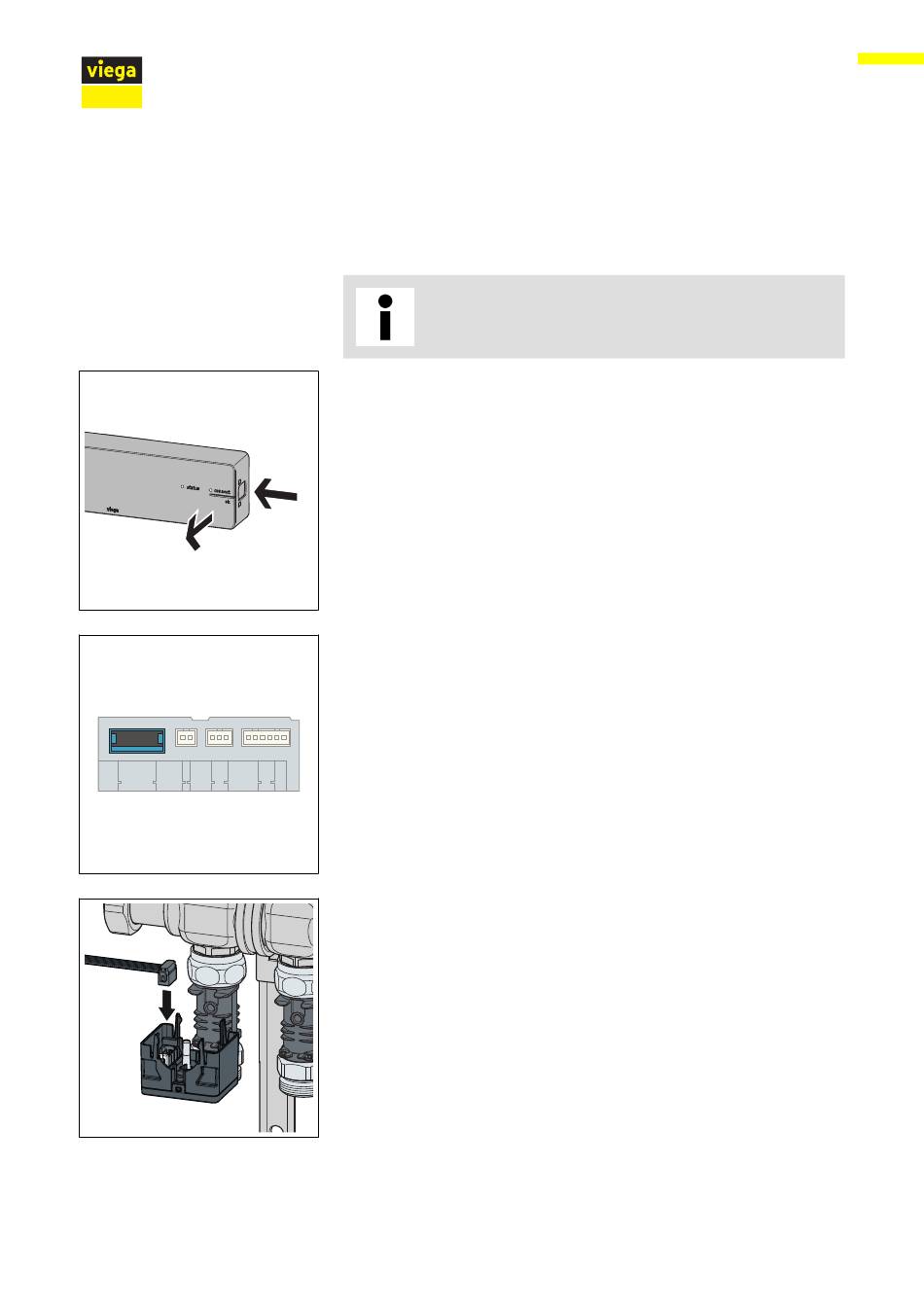

Den Entriegelungsknopf an der rechten Gehäuseseite drücken und
Gehäusedeckel abnehmen.
▷
Die Steckerleiste wird sichtbar.
▶
Den Stecker des Anschlusskabels (im Lieferumfang der Basiseinheit
enthalten) bis zum Einrasten in die Steckerbuchse der Basiseinheit
einstecken.
▶
Den anderen Stecker des Anschlusskabels in die Steckerbuchse an
der linken Seite des 1. Aktormoduls einstecken.
Die Kabelverbindung zwischen der Basiseinheit und dem
▷
1. Aktormodul ist hergestellt.
Handhabung
44
