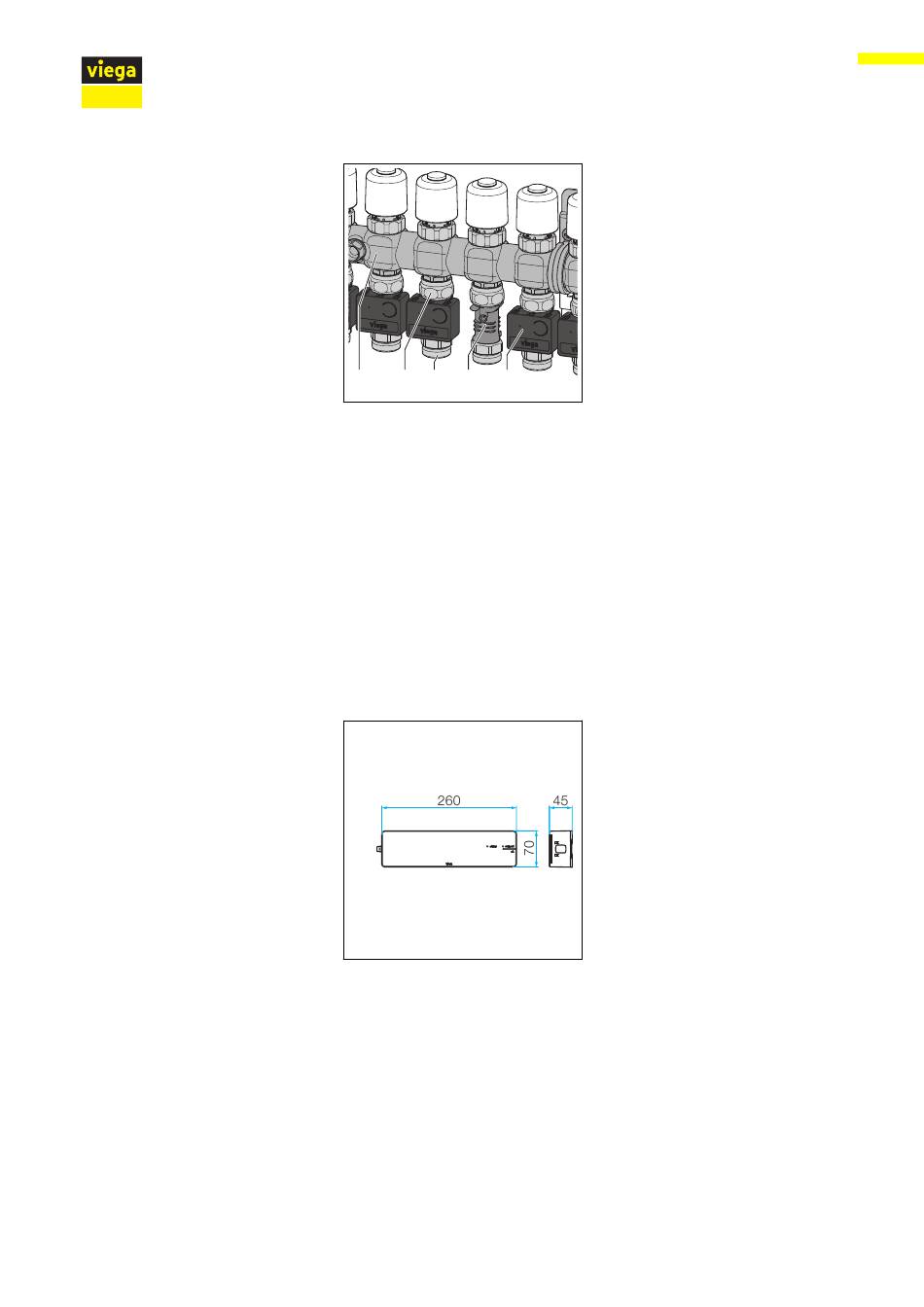

3.2.2 Einbaumaße

Basiseinheit

Fonterra Smart Control
1 2 3 4 5
Abb. 19: Heizkreisverteiler mit Fonterra Smart Control
1 Rücklaufbalken
2 Anschlussverschraubung Rücklaufbalken
3 Anschlussverschraubung Heizungsrohr
4 Temperaturmessstelle
5 Aktormodul
Dieses Kapitel beschreibt die für die Montage der Fonterra Smart Con‐
trol-Bauteile benötigten Freiräume.
Abb. 20: Basiseinheit Einbaumaße
Handhabung
31
