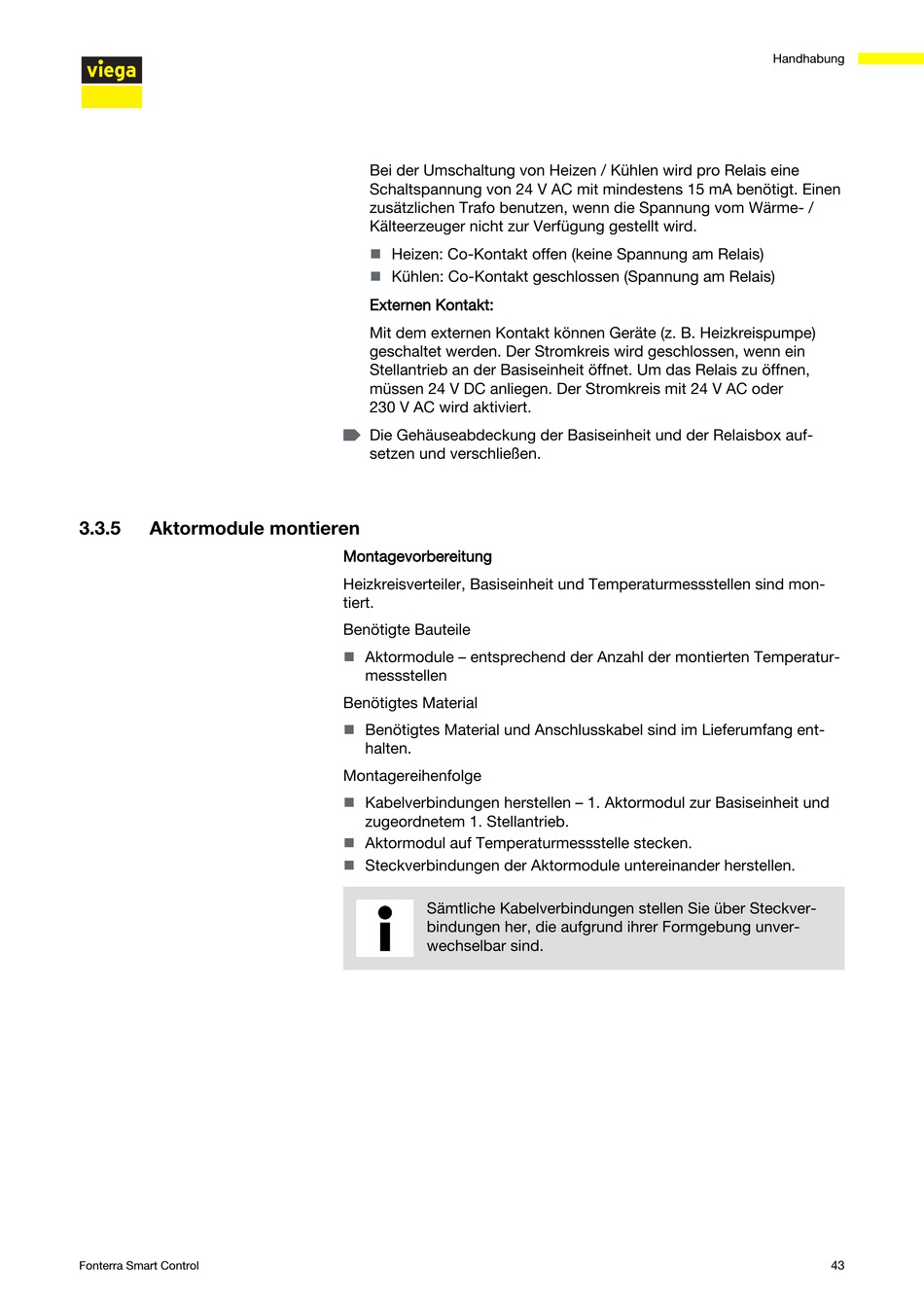

3.3.5
Aktormodule montieren
Fonterra Smart Control
Bei der Umschaltung von Heizen / Kühlen wird pro Relais eine
Schaltspannung von 24 V AC mit mindestens 15 mA benötigt. Einen
zusätzlichen Trafo benutzen, wenn die Spannung vom Wärme- /
Kälteerzeuger nicht zur Verfügung gestellt wird.
Heizen: Co-Kontakt offen (keine Spannung am Relais)
n
Kühlen: Co-Kontakt geschlossen (Spannung am Relais)
n
Externen Kontakt:
Mit dem externen Kontakt können Geräte (z. B. Heizkreispumpe)
geschaltet werden. Der Stromkreis wird geschlossen, wenn ein
Stellantrieb an der Basiseinheit öffnet. Um das Relais zu öffnen,
müssen 24 V DC anliegen. Der Stromkreis mit 24 V AC oder
230 V AC wird aktiviert.
▶
Die Gehäuseabdeckung der Basiseinheit und der Relaisbox auf‐
setzen und verschließen.
Montagevorbereitung
Heizkreisverteiler, Basiseinheit und Temperaturmessstellen sind mon‐
tiert.
Benötigte Bauteile
Aktormodule – entsprechend der Anzahl der montierten Temperatur‐
n
messstellen
Benötigtes Material
Benötigtes Material und Anschlusskabel sind im Lieferumfang ent‐
n
halten.
Montagereihenfolge
Kabelverbindungen herstellen – 1. Aktormodul zur Basiseinheit und
n
zugeordnetem 1. Stellantrieb.
Aktormodul auf Temperaturmessstelle stecken.
n
Steckverbindungen der Aktormodule untereinander herstellen.
n
Sämtliche Kabelverbindungen stellen Sie über Steckver‐
bindungen her, die aufgrund ihrer Formgebung unver‐
wechselbar sind.
Handhabung
43
