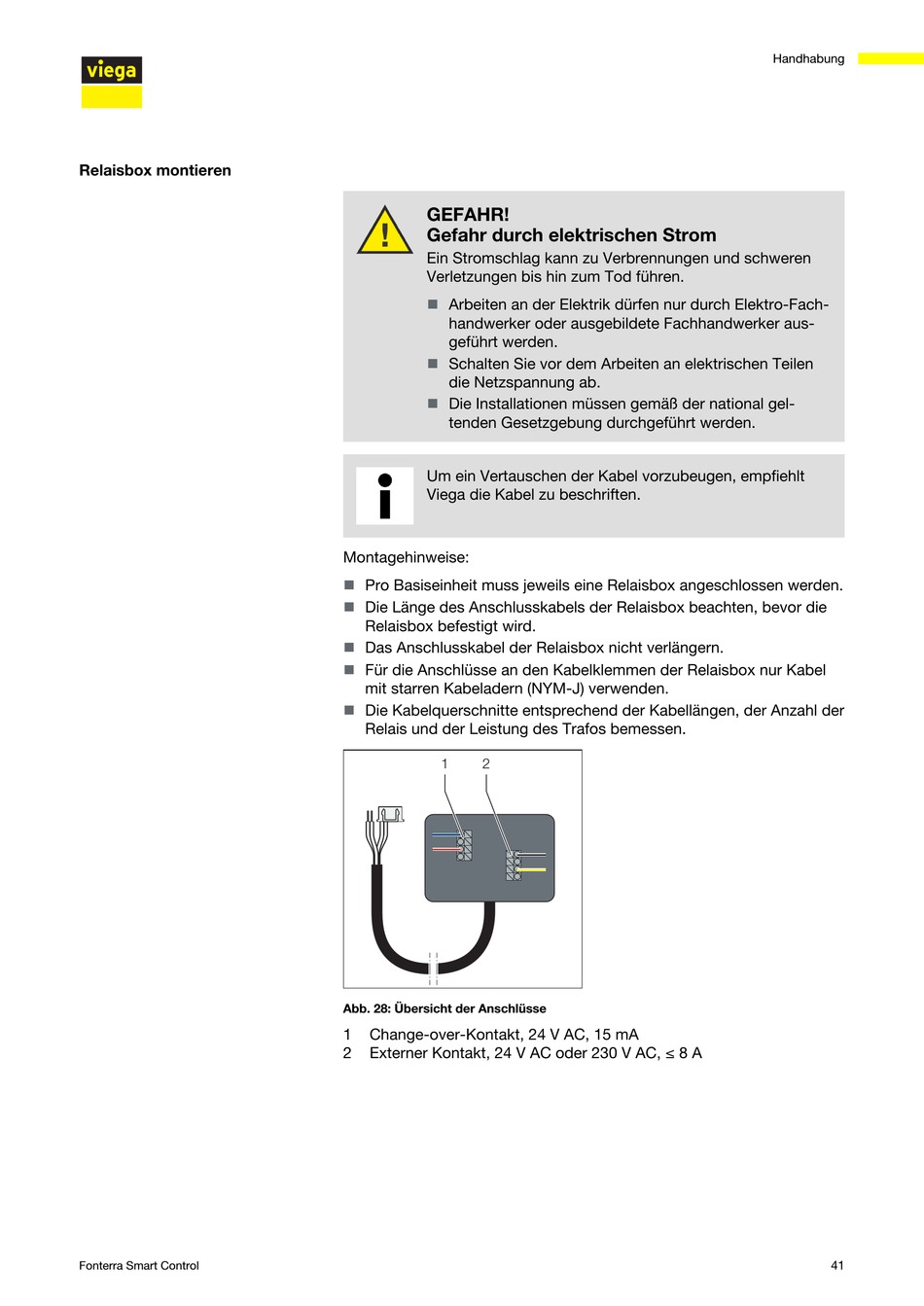

Viega Fonterra Smart Control Gebrauchsanleitung Seite 41

Relaisbox montieren
Fonterra Smart Control
GEFAHR!
Gefahr durch elektrischen Strom
Ein Stromschlag kann zu Verbrennungen und schweren
Verletzungen bis hin zum Tod führen.
Arbeiten an der Elektrik dürfen nur durch Elektro-Fach‐
n
handwerker oder ausgebildete Fachhandwerker aus‐
geführt werden.
Schalten Sie vor dem Arbeiten an elektrischen Teilen
n
die Netzspannung ab.
Die Installationen müssen gemäß der national gel‐
n
tenden Gesetzgebung durchgeführt werden.
Um ein Vertauschen der Kabel vorzubeugen, empfiehlt
Viega die Kabel zu beschriften.
Montagehinweise:
Pro Basiseinheit muss jeweils eine Relaisbox angeschlossen werden.
n
Die Länge des Anschlusskabels der Relaisbox beachten, bevor die
n
Relaisbox befestigt wird.
Das Anschlusskabel der Relaisbox nicht verlängern.
n
Für die Anschlüsse an den Kabelklemmen der Relaisbox nur Kabel
n
mit starren Kabeladern (NYM-J) verwenden.
Die Kabelquerschnitte entsprechend der Kabellängen, der Anzahl der
n
Relais und der Leistung des Trafos bemessen.
Abb. 28: Übersicht der Anschlüsse
1 Change-over-Kontakt, 24 V AC, 15 mA
2 Externer Kontakt, 24 V AC oder 230 V AC, ≤ 8 A
