Aktormodul
Fonterra Smart Control
Modell 1250.11
Das Aktormodul wird auf die Temperaturmessstelle gesteckt. Kabelver‐
bindungen bestehen zwischen dem zugeordneten Stellantrieb, den
Aktormodulen der anderen Heizkreise und der Basiseinheit. Das Aktor‐
modul übermittelt einerseits die Rücklauftemperatur an die Basiseinheit
und andererseits das Regelsignal an den Stellantrieb.
Lieferumfang

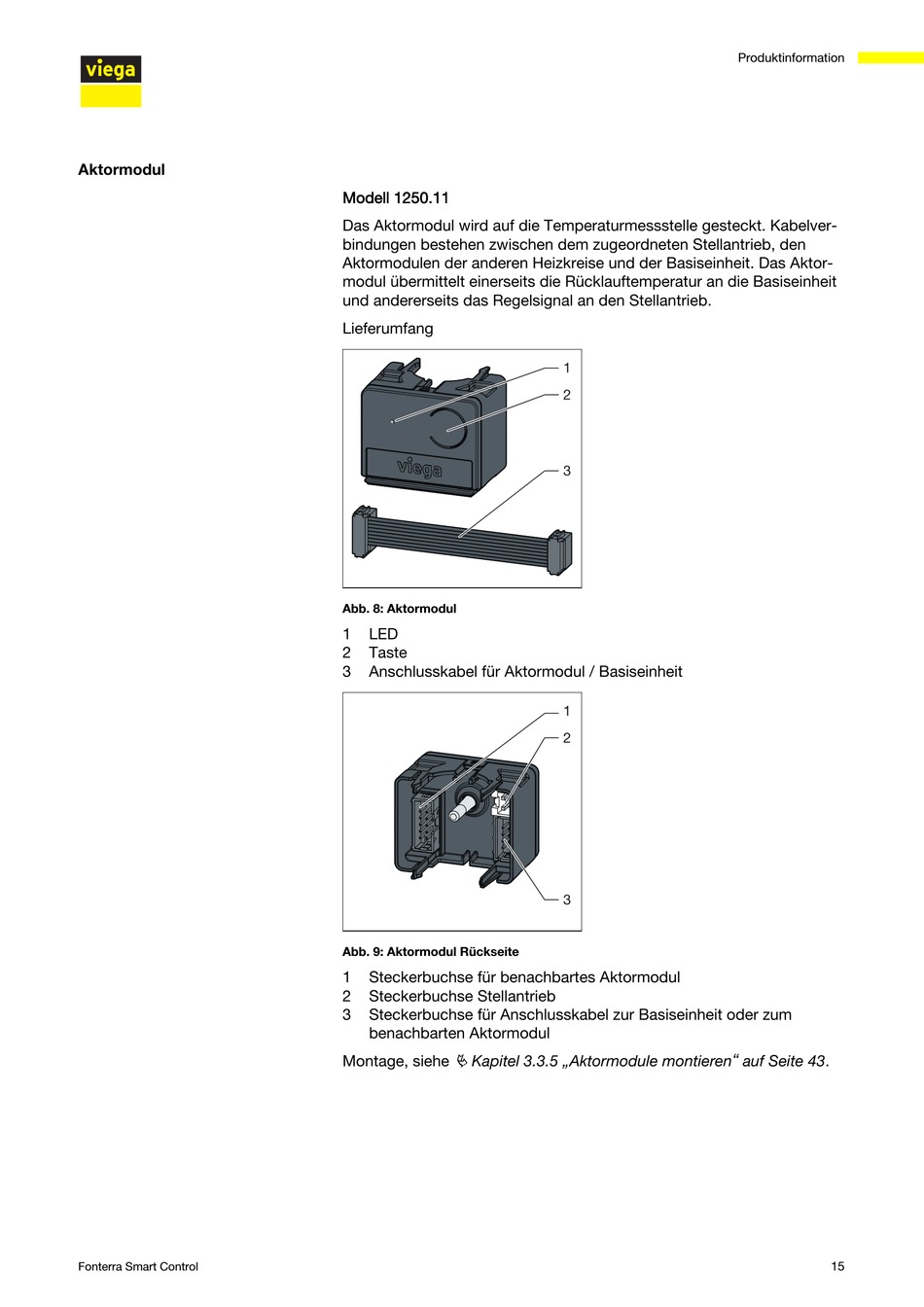

Abb. 8: Aktormodul
1 LED
2 Taste
3 Anschlusskabel für Aktormodul / Basiseinheit
Abb. 9: Aktormodul Rückseite
1 Steckerbuchse für benachbartes Aktormodul
2 Steckerbuchse Stellantrieb
3 Steckerbuchse für Anschlusskabel zur Basiseinheit oder zum
benachbarten Aktormodul
Montage, siehe Ä Kapitel 3.3.5 „Aktormodule montieren" auf Seite 43.
