Viega Fonterra Smart Control Gebrauchsanleitung Seite 14

Temperaturmessstelle
Fonterra Smart Control
Modell 1250.10
Die Temperaturmessstelle dient der Aufnahme des Aktormoduls und
wird an den Heizkreisrücklauf am Verteilerbalken montiert.
Lieferumfang

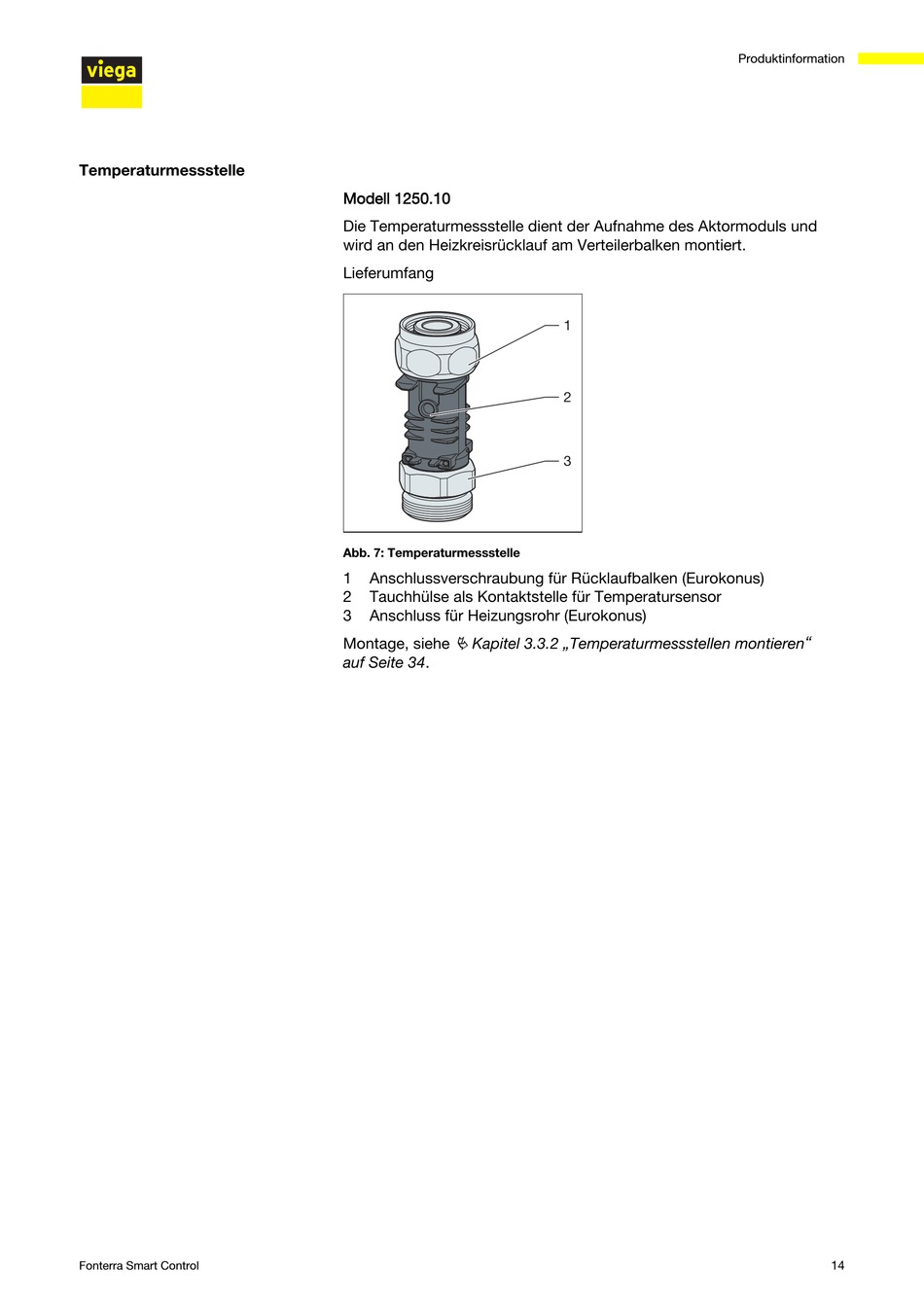

Abb. 7: Temperaturmessstelle
1 Anschlussverschraubung für Rücklaufbalken (Eurokonus)
2 Tauchhülse als Kontaktstelle für Temperatursensor
3 Anschluss für Heizungsrohr (Eurokonus)
Montage, siehe Ä Kapitel 3.3.2 „Temperaturmessstellen montieren"
auf Seite 34.
Produktinformation
14
