Viega Fonterra Smart Control Gebrauchsanleitung Seite 47

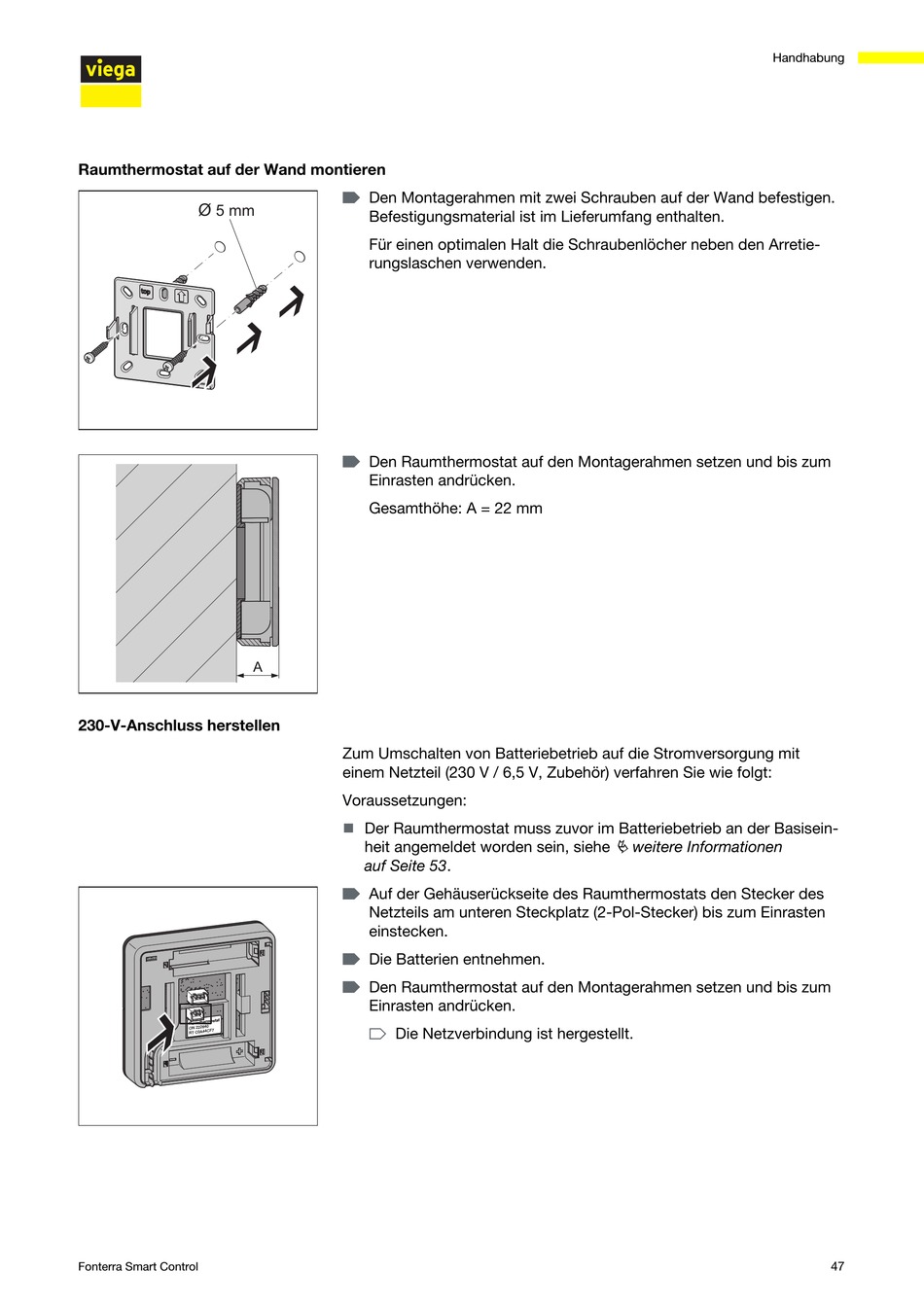

Raumthermostat auf der Wand montieren
Ø
5 mm
230-V-Anschluss herstellen
rm os tat
Ra um the
ON 22 26 40
RT C0 A4 4C F7
Fonterra Smart Control
▶ Den Montagerahmen mit zwei Schrauben auf der Wand befestigen.
Befestigungsmaterial ist im Lieferumfang enthalten.
Für einen optimalen Halt die Schraubenlöcher neben den Arretie‐
rungslaschen verwenden.
▶ Den Raumthermostat auf den Montagerahmen setzen und bis zum
Einrasten andrücken.
Gesamthöhe: A = 22 mm
A
Zum Umschalten von Batteriebetrieb auf die Stromversorgung mit
einem Netzteil (230 V / 6,5 V, Zubehör) verfahren Sie wie folgt:
Voraussetzungen:
Der Raumthermostat muss zuvor im Batteriebetrieb an der Basisein‐
n
heit angemeldet worden sein, siehe
auf Seite 53.
▶ Auf der Gehäuserückseite des Raumthermostats den Stecker des
Netzteils am unteren Steckplatz (2-Pol-Stecker) bis zum Einrasten
einstecken.
▶ Die Batterien entnehmen.
▶ Den Raumthermostat auf den Montagerahmen setzen und bis zum
Einrasten andrücken.
Die Netzverbindung ist hergestellt.
▷
Handhabung
Ä weitere Informationen
47
