Viega Fonterra Smart Control Gebrauchsanleitung

Für fonterra-flächentemperiersysteme
Vorschau ausblenden Andere Handbücher für Fonterra Smart Control:
Inhaltsverzeichnis

Werbung

Quicklinks

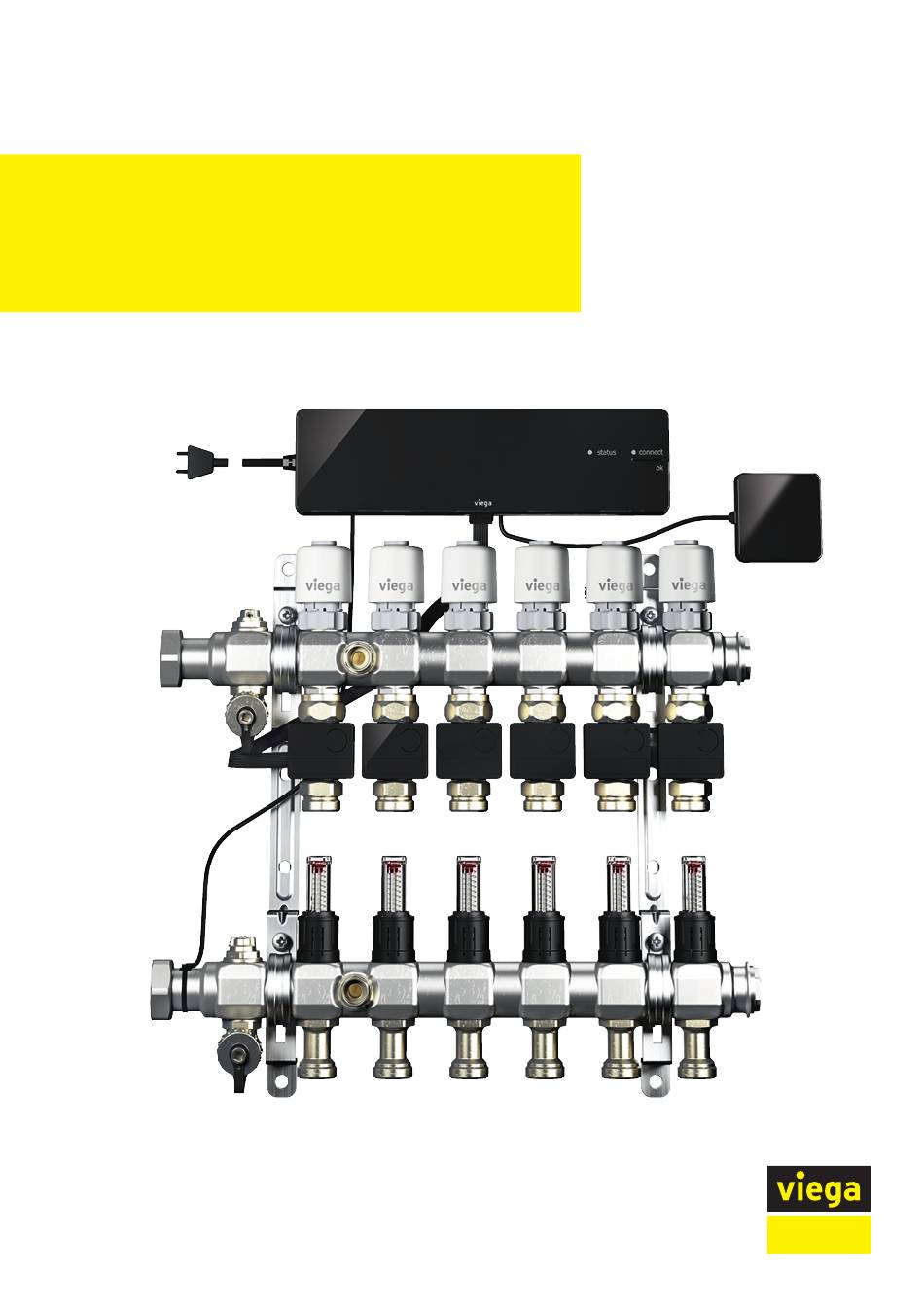

Gebrauchsanleitung
Fonterra Smart Control
für Fonterra-Flächentemperiersysteme
Baujahr
04.3 / 2016
ab 11/2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viega Fonterra Smart Control

Inhaltszusammenfassung für Viega Fonterra Smart Control

  • Seite 1 Gebrauchsanleitung Fonterra Smart Control für Fonterra-Flächentemperiersysteme Baujahr 04.3 / 2016 ab 11/2015...

  • Seite 3: Inhaltsverzeichnis

    Ausbaustufe 2 – Regelung über Raumthermostat Ausbaustufe 3 – Bedienung einer Basiseinheit im WLAN-Netz Ausbaustufe 4 – Bedienung mehrerer Basiseinheiten über Internet Handhabung Transport und Lagerung Montageinformationen 4.2.1 Montagevoraussetzungen 4.2.2 Einbaumaße Montage 4.3.1 Montagereihenfolge 4.3.2 Temperaturmessstellen montieren 4.3.3 Stellantriebe montieren Fonterra Smart Control...
  • Seite 4 Inhaltsverzeichnis 4.3.4 Basiseinheit montieren Steckverbindungen für Zubehör Vorlaufsensor montieren Taupunktsensor montieren WLAN-Modul montieren Kabel RS-232 montieren 4.3.5 Aktormodule montieren 4.3.6 Raumthermostat montieren Montagerahmen verwenden Montage direkt auf der Wand 230-V-Anschluss herstellen Montage auf UP-Dose Montagerahmen entriegeln Batterien einsetzen – Inbetriebnahme 4.3.7 Funkverstärker montieren Inbetriebnahme...

  • Seite 5: Über Diese Gebrauchsanleitung

    Betreiber „ Endverbraucher „ Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Nach der Montage und Inbetriebnahme des Produktes muss diese An- leitung dem Betreiber bzw. Nutzer übergeben werden.

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahr durch elektrischen Strom! Ein Stromschlag kann zu Verbrennungen und schweren Ver- letzungen bis hin zum Tod führen. – Arbeiten an der Elektrik dürfen nur durch Elektrofachkräfte ausgeführt werden. – Vor Arbeiten an elektrischen Teilen die Netzspannung ab- schalten.

  • Seite 7: Produktinformation

    Produktinformation Produktinformation Bestimmungsgemäße Verwendung Fonterra Smart Control ist eine elektronische Einzelraumregelung für Flächentemperiersysteme mit einem oder mehreren Heizkreisverteilern. Das System kann in einem Regelbereich von 5 – 30 °C in Verbindung mit Flächentemperiersystemen auch für die Kühlung eingesetzt werden. Die Funktion wird garantiert für die Kombination mit Fonterra-Heizkreisver-...

  • Seite 8: Produktbeschreibung

    Teppiche oder Möbel etc. – schwankende Vorlauftemperaturen – Außentemperaturen, Fremdwärmequellen Ausbaustufen Fonterra Smart Control kann – entsprechend den bauseitigen Anforde- rungen – in vier Ausbaustufen betrieben werden: Ausbaustufe 1: Regelung über Leistungsstufe „ Die Basiseinheit regelt die Stellantriebe über eine Leistungsstufe –...

  • Seite 9: Übersicht Und Bauteilbeschreibung

    2 - Raumthermostat / Funkverstärker 3 - Basiseinheit 4 - WLAN-Modul 5 - Stellantrieb 6 - Aktormodule 7 - Vorlaufsensor A - Rücklaufbalken B - Vorlaufbalken C - Heizkreisanschlüsse Vorlauf D - Durchflussmengenmesser E - Heizkreisanschlüsse Rücklauf Fonterra Smart Control...

  • Seite 10: Lieferumfang

    Produktinformation Raumthermostat Modell 1250.5 Display weiß, Art.-Nr. 734527 Display schwarz, Art.-Nr. 734022 Zum Einstellen der gewünschten Raumtemperatur sowie zur Anzeige der aktuellen Raumtemperatur, Soll-Temperatur, Betriebsart, Störung. Lieferumfang Abb. 2: Raumthermostat – Lieferumfang 1 - Metallplatte 2 - Montagerahmen 3 - Display 4 - Batterien AA 5 - Dübel (Ø...
  • Seite 11 Kommunikation im WLAN / Internet mit Endgeräten – Laptops, Tab- „ lets, Smartphones etc. Auswertung der Temperaturen von Vor- und Rücklaufsensoren, der „ vom Nutzer eingestellten Wunschtemperatur (Soll-Wert) und der tat- sächlichen Raumtemperatur (Ist-Wert) Steuerung der Stellantriebe „ Fonterra Smart Control...
  • Seite 12 Produktinformation Lieferumfang 2 3 4 5 6 RES ET 13 12 11 10 9 8 Abb. 5: Basiseinheit 1 - Netzteil 2 - Steckerbuchse Anschlusskabel für Aktormodule 3 - Steckerbuchse Vorlaufsensor 4 - Steckerbuchse Taupunktsensor 5 - Steckerbuchse WLAN-Modul 6 - Reserve-Steckerbuchse 7 - Knopfzelle 8 - Reset-Taste 9 - Gehäuseverriegelung...
  • Seite 13 Heizkreise und der Basiseinheit. Das Aktormo- dul übermittelt einerseits die Rücklauftemperatur an die Basiseinheit und andererseits das Regelsignal an den Stellantrieb. Lieferumfang Abb. 7: Aktormodul 1 - LED 2 - Taste 3 - Anschlusskabel für Aktormodul / Basiseinheit Fonterra Smart Control...
  • Seite 14 Produktinformation Abb. 8: Aktormodul Rückseite 1 - Steckerbuchse für benachbartes Aktormodul 2 - Steckerbuchse Stellantrieb 3 - Steckerbuchse für Anschlusskabel zur Basiseinheit oder zum be- nachbarten Aktormodul Montage Ä 4.3.5 „Aktormodule montieren“ auf Seite 34. Stellantrieb Modell 1250.15 Der Stellantrieb regelt den Volumenstrom des Heizkreises. Die Stellsig- nale hierzu werden von der Basiseinheit per Kabelverbindung übermit- telt.

  • Seite 15: Zubehör

    2 - Stecker für Basiseinheit Montage Ä „WLAN-Modul montieren“ auf Seite 33. 3.3.3 Zubehör Sie können die Funktionen von Fonterra Smart Control durch Zubehör der gewählten Ausbaustufe (Ä 3.6 „Ausbaustufen“ auf Seite 24) und den baulichen Gegebenheiten anpassen. Funkverstärker Modell 1250.20 Display weiß, Art.-Nr.
  • Seite 16 Produktinformation Lieferumfang Abb. 11: Funkverstärker 1 - Metallplatte 2 - Montagerahmen 3 - Display 4 - Dübel (Ø 5 mm) / Schrauben Abb. 12: Gehäuserückseite 1 - Netzteilanschluss 6,5 V 2 - Arretierung am Montagerahmen 3 - Kabelführung Montage Ä 4.3.7 „Funkverstärker montieren“ auf Seite 41. UP-Netzteil Modell 2245.63 Das UP-Netzteil ist geeignet für den Einbau in UP-Dosen (Ø...
  • Seite 17 Raumthermostaten und Funkverstärkern. Der 230-V-Netzanschluss er- folgt über eine Steckdose mit einer auf der Wand liegenden Kabelzulei- tung für den 6,5-V-DC-Geräteanschluss. Kabellänge 1000 mm. Abb. 14: Smart Control-Netzteil Montage Ä „Montage direkt auf der Wand“ auf Seite 38. Fonterra Smart Control...
  • Seite 18 Montage Ä „Taupunktsensor montieren“ auf Seite 33. Anschlusskabel RS-232 Modell 1250.26 Das Anschlusskabel RS-232 wird verwendet für den Anschluss von Fonterra Smart Control an ein Gebäudeleitsystem. Details stimmen Sie mit dem GLS-Planer ab. Kabellänge 1200 mm. Lieferumfang Abb. 16: Anschlusskabel RS-232 3 - 1 - Stecker für RS-232...

  • Seite 19: Technische Daten

    230 V AC Betriebsspannung 24 V DC Leistungsaufnahme max. 45 W Batterietyp / Datensicherung Knopfzelle / CR 2032 Schnittstellen RS-232 Funkverbindung Kommunikationsrichtung bi-direktional Frequenz Europa: 868 MHz Reichweite freie Luft > 100 m Reichweite Gebäude ca. 25 m Fonterra Smart Control...
  • Seite 20 Produktinformation Raumthermostat CE-Konformität EN 60730 / EN 300220 Abmessungen B x H x T 83 x 83 x 22 mm Stellantriebe Anzahl max. Umgebungstemperatur min. – max. 0 – 60 °C Relative Luftfeuchtigkeit min. – max. 5 – 95 % Schutzart IP 20 Betriebsspannung...
  • Seite 21 Abmessungen B x H x T 76 x 26 x 71 mm Schutzart IP40 Primärspannung 100 – 240 V AC; 50/60 Hz Sekundärspannung 6,5 V DC Leistung max. Stecker primär Eurostecker Typ C Stecker sekundär 2-polig Kabellänge 1000 mm Fonterra Smart Control...

  • Seite 22: Software

    6-polig Kabellänge 400 mm 3.4.2 Software Betriebssysteme Browser-Version ab Internet Explorer 10 / Chrome 16 / Firefox 11 / Opera 11 / Safari 7 Betriebssysteme PC / Smartphones ab Version Windows 7 / Android 4.4 / iOS 6.1 Updates https://fonterra-smart-control.viega.de...

  • Seite 23: Systemvoraussetzungen

    Produktinformation Systemvoraussetzungen 3.5.1 Hardware Heizkreisverteiler Fonterra Smart Control-Bauteile müssen in Verbindung mit Fonterra- Heizkreisverteilern DN25 verwendet werden. Heizkreisverteiler anderer Hersteller sind kompatibel, wenn sie folgender Spezifikation entsprechen: Anschlussgewinde mit Eurokonus-Anschlüssen „ Ventileinsätze – Gewinde M30 x 1,5 mm / Hub 3,2 mm / Schließmaß...

  • Seite 24: Ausbaustufen

    Produktinformation Ausbaustufen Komfortable Flächentemperiersysteme sollten folgende Anforderungen erfüllen: Die Kontrolle aller Heizkreise eines Gebäudes sollte zentral über End- „ geräte oder ein Gebäudeleitsystem möglich sein. Permanenter, dynamischer hydraulischer Abgleich der Heizkreise. „ Schnellaufheizung durch Priorisierung der Räume. „ Fonterra ist mit allen notwendigen Funktionen und Schnittstellen ausge- stattet, die entsprechend den bauseitigen Anforderungen ausgebaut und genutzt werden können.

  • Seite 25: Ausbaustufe 2 - Regelung Über Raumthermostat

    Sie können per Internetverbindung weltweit auf alle Funktionen der Ba- siseinheiten Ihrer Nutzungseinheiten zugreifen. Melden Sie sich dazu auf viega.de an. Inbetriebnahme Ä 4.4.5 „Ausbaustufe 4 – Bedienung mehrerer Basisein- heiten über Internet“ auf Seite 49. 1.OG Fonterra Smart Control...

  • Seite 26: Handhabung

    Montageinformationen 4.2.1 Montagevoraussetzungen Heizkreisverteiler Für den Betrieb der Fonterra Smart Control-Basiseinheit ist innerhalb des Verteilerschranks ein 230-V-Netzanschluss erforderlich. Die zum System gehörenden Bauteile dürfen kombiniert werden mit Fonterra-Heizkreisverteilern DN25 oder kompatiblen Produkten anderer Hersteller. Kompatibilität Heizkreisverteiler Ä 3.1 „Bestimmungsgemäße Verwen- dung“...

  • Seite 27: Einbaumaße

    Handhabung 4.2.2 Einbaumaße Dieses Kapitel beschreibt die für die Montage der Fonterra Smart Control-Bauteile benötigten Freiräume. Basiseinheit Abb. 18: Basiseinheit Einbaumaße Raumthermostat / Funkverstärker Abb. 19: Raumthermostat Einbaumaße Stellantrieb Abb. 20: Stellantrieb Einbaumaße Fonterra Smart Control...

  • Seite 28: Montage

    Handhabung Aktormodul Abb. 21: Aktormodul Einbaumaße WLAN-Modul Abb. 22: WLAN-Modul Einbaumaße Montage 4.3.1 Montagereihenfolge Montieren Sie die Bauteile aller Ausbaustufen in der beschriebenen Rei- henfolge. Fonterra-Heizkreisverteiler montieren. „ Spezifikation kompatibler Fremdprodukte Ä 3.1 „Bestimmungsge- „ mäße Verwendung“ auf Seite 7. Temperaturmessstellen an den Rücklaufbalken des Heizkreisvertei- „...

  • Seite 29: Temperaturmessstellen Montieren

    Temperaturmessstelle mit SW 27 gegenhalten. Für eine spannungsfreie Montage der Heizungsrohre sind die An- schlussverschraubungen drehbar ausgeführt. Nach Montage aller Temperaturmessstellen die korrekte Ausrichtung kontrollieren. Die Tauchhülsen für die Temperatursensoren müssen nach vorne ausgerichtet sein – ca. 90° zum Rücklaufbalken. Fonterra Smart Control...

  • Seite 30: Stellantriebe Montieren

    Handhabung 4.3.3 Stellantriebe montieren Montagevorbereitung Benötigte Bauteile Stellantriebe – Anzahl entsprechend der zu regelnden Heizkreise. „ Montageschritte Stellantrieb mit Anschlusskabel nach hinten auf den Ventilkörper aufsetzen und Anschlussverschraubung von Hand festziehen. Kabel auf der linken Seite der zugeordneten Temperaturmessstelle platzieren. 4.3.4 Basiseinheit montieren GEFAHR!

  • Seite 31: Steckverbindungen Für Zubehör

    Sämtliche Kabelverbindungen stellen Sie über Steckverbin- dungen her, die aufgrund ihrer Formgebung unverwechselbar sind. Die Anschlusskabel dürfen nicht verlängert werden. RE SE T Abb. 23: Basiseinheit Steckplätze Die Basiseinheit ist mit Steckerbuchsen für den Anschluss weiterer Bau- Fonterra Smart Control...

  • Seite 32: Vorlaufsensor Montieren

    Handhabung teile ausgestattet – die Beschreibung finden Sie in diesem Kapitel. Steckplätze der Basiseinheit: Vorlaufsensor „ Ä „Vorlaufsensor montieren“ auf Seite 32 Taupunktsensor „ Ä „Taupunktsensor montieren“ auf Seite 33 WLAN-Modul „ Ä „WLAN-Modul montieren“ auf Seite 33 RS-232-Schnittstelle „ Ä „Kabel RS-232 montieren“...

  • Seite 33: Taupunktsensor Montieren

    Den Stecker des WLAN-Modul-Kabels bis zum Einrasten in die Ste- ckerbuchse der Basiseinheit stecken. Kabel in die Zugentlastung unterhalb der Steckerbuchse drücken. Gehäusedeckel aufsetzen und bis zum Einrasten des Entriegelungs- knopfes andrücken. Z Der Anschluss des WLAN-Moduls ist hergestellt. Fonterra Smart Control...

  • Seite 34: Kabel Rs-232 Montieren

    Handhabung Kabel RS-232 montieren Wenn Sie die Fonterra Smart Control-Steuerung mit dem Gebäudeleit- system verbinden möchten, dann verwenden Sie das Kabel RS-232. Zum Anschließen des Kabels RS-232 die Basiseinheit stromlos schalten und Gehäuseoberteil abnehmen (Ä Seite 35). RESET Den Stecker des RS-232-Kabels bis zum Einrasten in die Stecker- buchse der Basiseinheit stecken.
  • Seite 35 Einrasten in die Steckerbuchse der Basiseinheit einstecken. Den anderen Stecker des Anschlusskabels in die Steckerbuchse an der linken Seite des 1. Aktormoduls einstecken. Z Die Kabelverbindung zwischen der Basiseinheit und dem 1. Ak- tormodul ist hergestellt. Fonterra Smart Control...
  • Seite 36 Handhabung Stecker des Stellantrieb-Anschlusskabels in die noch freie Stecker- buchse auf der linken Seite des Aktormoduls einstecken. Z Das 1. Aktormodul ist mit der Basiseinheit und dem zugeordneten Stellantrieb verbunden. Mit beigefügtem Anschlusskabel die rechte Seite des 1. Aktor- moduls mit der linken Seite des danebenliegenden Aktormoduls verbinden.

  • Seite 37: Raumthermostat Montieren

    Bei der Montage auf einer UP-Dose oder unebenem Untergrund den Montagerahmen duch Aufkleben der mitgelieferten Metallplatte verstärken. 1 - Klebefolie 2- Metallplatte Klebefolie abziehen und Metallplatte auf den Montagerahmen kle- ben – auf die Übereinstimmung der Schraubenlöcher achten. Fonterra Smart Control...

  • Seite 38: Montagevarianten

    Handhabung Montagevarianten Die Stromversorgung der Raumthermostate erfolgt über Batterien (im Lieferumfang enthalten) oder über einen 230-V-Netzanschluss mit Netz- teil (Zubehör). Bei der Montage eines Raumthermostats schrauben Sie den Montage- rahmen direkt auf die Wand oder auf eine UP-Dose. Ä „Montagevarianten“ auf Seite 38 Für den 230-V-Netzbetrieb sind Netzteile in zwei Ausführungsvarianten lieferbar: Smart Control-Netzteil Modell 1250.22 zum Anschluss an eine vor-...

  • Seite 39: 230-V-Anschluss Herstellen

    Befestigungsmaterial im Lieferumfang enthalten. Steckanschluss UP-Netzteil und Raumthermostat herstellen. Ä „230-V-Anschluss herstellen“ auf Seite 39 Raumthermostat auf den Montagerahmen stecken und andrücken, bis die Arretierungslaschen des Montagerahmens hörbar einrasten. Aufbauhöhe: A - 22 mm Einbautiefe: B - mindestens 45 mm Fonterra Smart Control...

  • Seite 40: Montagerahmen Entriegeln

    Handhabung Montagerahmen entriegeln Zwei Arretierungslaschen halten den Raumthermostat auf dem Monta- gerahmen. Zur Demontage des Raumthermostats müssen Sie die linke Arretierungslasche entriegeln. Hierzu benötigen Sie einen Kunststoff- streifen in Kreditkartengröße und maximaler Dicke von 1,5 mm. Kunststoffstreifen in den Spalt am linken Rand des Displays stecken und Arretierungslasche zurückdrücken.

  • Seite 41: Funkverstärker Montieren

    Raumthermostats. Ä 4.3.6 „Raumthermostat montieren“ auf Seite 37 Prüfen Sie vor der Endmontage des Funkverstärkers auf der Wand die Funkverbindung – verwenden Sie ggf. einen zu- sätzlichen Funkverstärker. Ä 4.4.6 „Prüfen der Funkverbindungen“ auf Seite 60 Fonterra Smart Control...

  • Seite 42: Inbetriebnahme

    Handhabung Inbetriebnahme 4.4.1 Inbetriebnahmevoraussetzungen Für die Inbetriebnahme sind für jede der vier Ausbaustufen bestimmte Voraussetzungen zu schaffen: Ausbaustufe 1 – Regelung über Leistungsstufe Alle Durchflussmengenmesser der Heizkreisverteiler sind vollständig „ geöffnet. Steckverbindungen sind hergestellt für Basiseinheit, Aktormodule, „ Stellantriebe, Vorlaufsensor. Stromversorgung für die Basiseinheit ist vorbereitet.

  • Seite 43: Ausbaustufe 1 - Regelung Über Leistungsstufe

    – ab dem ersten Aufblinken der gelben LED mitzählen (1 – 10). Bei Erreichen der gewünschten Leistungsstufe (Anzahl des Aufblin- kens) die Taste loslassen. Z Die Leistungsstufe ist programmiert. Die Änderung der Leistungsstufe ist jederzeit während des Betriebes möglich. Fonterra Smart Control...

  • Seite 44: Ausbaustufe 2 - Regelung Über Raumthermostat

    Handhabung 4.4.3 Ausbaustufe 2 – Regelung über Raumthermostat Raumthermostate und Funkverstärker verwenden die Funkfrequenz 868 MHz und sind nicht in das WLAN-Netz eingebunden. Weil Gebäudeteile, Geräte und andere Funknetze die verwendete Funk- frequenz beeinflussen können, überprüfen Sie vor der Endmontage der Raumthermostate die Signalstärke.

  • Seite 45: Funkverbindung Prüfen

    „ entfernt. So melden Sie einen Raumthermostat ab: Basiseinheit: Taste „connect“ drücken. Z LED „connect“ blinkt. Basiseinheit: Taste „ok“ drücken. Z LED „connect“ leuchtet. Raumthermostat: Tasten „+“ und „-“ gleichzeitig drücken. Z Alle Aktormodule: LEDs blinken grün. Fonterra Smart Control...

  • Seite 46: Funkverstärker Verwenden / Anmelden

    Handhabung Basiseinheit: Taste „ok“ drücken. Z LED „connect“ erlischt / am Raumthermostat wird „– –“ kurz an- gezeigt / vormals zugewiesene Aktormodule blinken gelb. Funkverstärker verwenden / anmelden Funkverstärker benötigen ein Netzteil und einen 230-V-Netzanschluss. Falls die Signalstärke zwischen Raumthermostat und Basiseinheit nicht ausreicht, können Sie die Reichweite durch maximal zwei Funkverstär- ker erweitern.

  • Seite 47: Raumthermostat An Funkverstärker Anmelden

    Batterien aus dem Raumthermostat entfernen. Tasten „+“ / „-“ am Raumthermostat gedrückt halten und Batterien einlegen. Tasten „+“ / „-“ gedrückt halten, bis beide LEDs rot blinken. Funkverstärker: Taste „connect“ drücken. Z LED blinkt. Funkverstärker: Taste „ok“ drücken Z LED leuchtet. Fonterra Smart Control...

  • Seite 48: Zwei Funkverstärker In Einer Funkverbindung Verwenden

    Handhabung Raumthermostat: Tasten „+“ und „-“ gleichzeitig drücken bis LED „connect“ erlischt. Z Raumthermostat zeigt kurz „– –“, danach die aktuelle Raumtem- peratur. Z Der Raumthermostat ist angemeldet. Ä „Funkverbindung Funkverstärker / Basiseinheit prüfen“ auf Seite 61. Zwei Funkverstärker in einer Funkverbindung verwenden Hierzu müssen Sie den zweiten Funkverstärker am zuerst installierten anmelden.

  • Seite 49: Ausbaustufe 3 - Bedienung Einer Basiseinheit Im Wlan-Netz

    Handhabung 4.4.4 Ausbaustufe 3 – Bedienung einer Basiseinheit im WLAN-Netz Fonterra Smart Control ist wie in Ausbaustufe 2 beschrieben eingerich- tet und in Betrieb, zusätzlich ist ein WLAN-Modul erforderlich. Durch die Verbindung zur Basiseinheit mit WLAN-fähigen Endgeräten erhalten Sie Zugriff auf komfortable Steuerungsfunktionen.
  • Seite 50 Handhabung Basiseinheit über WLAN anbinden Um eine Basiseinheit mit Ihrem Router zu verbinden, müssen Sie zu- nächst mit Ihrem WLAN-fähigen Endgerät eine Direktverbindung zum WLAN-Modul der Basiseinheit aufbauen und dann in den Einstellungen der Bedien-Software die Verbindung zum Router konfigurieren. WLAN-Netzwerkübersicht am Endgerät öffnen Abb.
  • Seite 51 Handhabung Abb. 25: Bedienelement: zentrale Einstellungen Zahnrad-Symbol anklicken, um die zentralen Einstellungen aufzu- rufen. Abb. 26: Zentrale Einstellungen Basiseinheit auswählen. Abb. 27: Untermenü für die gewählte Basiseinheit WLAN anklicken. Fonterra Smart Control...
  • Seite 52 Wenn der Router vom Stromnetz getrennt wird, werden alle „Smart Control-Netze“ der angebundenen Basiseinheiten wieder sichtbar. Kostenlos auf der Viega Homepage registrieren Um Ihre Basiseinheiten, Objekte und Berechtigungen verwalten zu kön- nen und die neusten Updates zu erhalten, müssen Sie sich auf der Vie- ga Homepage registrieren.
  • Seite 53 Nachdem Sie die Registrierung durchgeführt haben, erhalten Sie eine E-Mail an das angegebene E-Mail-Konto. Kopieren Sie diese Internetadresse aus der E-Mail in die Befehlszeile ihres Browsers und drücken Sie Enter, um die Registrierung abzuschließen. Das Benutzer-Konto ist dann angelegt und kann verwendet werden. Fonterra Smart Control...
  • Seite 54 Handhabung Geräte verwalten Abb. 31: Anmeldefenster E-Mail und Passwort eintragen und auf Login klicken. Nach erfolgreichem Login gelangen Sie in die Geräteverwaltung Ihres Accounts. Da bisher noch keine Geräte mit Ihrem Account verbunden sind, werden Sie aufgefordert, Geräte (Basiseinheiten) hinzuzufügen. Abb.
  • Seite 55 Objekt erstellen. Die Eingabe mit „Hinzufügen“ bestätigen. Z Die Basiseinheit verbindet sich mit dem Objekt. Sie gelangen zu- rück in die Geräteübersicht. Wenn Sie weitere Basiseinheiten hinzufügen möchten, wiederholen Sie die Anweisungen in diesem Abschnitt. Fonterra Smart Control...
  • Seite 56 Handhabung So verwalten Sie in der Geräteübersicht Objekte und Basiseinheiten: Abb. 34: Geräteübersicht mit einer Liste der verbundenen Basiseinheiten Neues Objekt anlegen: Das „Plus-Symbol“ anklicken. Z Ein Änderungsfeld öffnet sich. In das Eingabefeld einen Namen für das neue Objekt eintragen. Z Das neue Objekt erscheint in der Geräteübersicht.
  • Seite 57 Auf der Startseite werden alle Basiseinheiten angezeigt, die Sie in diesem Objekt verwalten können. Um zurück zur Geräteübersicht zu gelangen, klicken Sie die Schalt- fläche „Benutzerverwaltung“. Erklärung zur Bedienung und Einstellung Ä „Startbildschirm Be- dien-Software“ auf Seite 69. Fonterra Smart Control...
  • Seite 58 Im Bereich Mitglieder können Sie weitere Benutzer für die Regelung der Objekte hinzufügen und Berechtigungen vergeben. Jedes neue Mitglied muss sich vorher registrieren, siehe Ä „Kostenlos auf der Viega Home- page registrieren“ auf Seite 52. So fügen Sie neue Mitglieder hinzu und verwalten die Benutzerrechte: Abb.
  • Seite 59 Wenn ein Software-Update zur Verfügung steht, wird dies durch eine rote Ziffer an der Zahnrad-Schaltfläche angezeigt. So installieren Sie Software-Updates: Abb. 38: Update Hinweis in der Bedien-Software Zahnrad-Schaltfläche anklicken und in den Bereich „zentrale Ein- stellungen“ wechseln. Rot markierten Eintrag „Update / Version“ anklicken. Fonterra Smart Control...

  • Seite 60: Prüfen Der Funkverbindungen

    Handhabung Abb. 39: Installationsdialog für verfügbare Basisstationen „Installieren“ anklicken. Z Die Installation des Software-Updates startet. Aktualisieren Sie alle Software-Updates, die angezeigt werden. Nach der Installation wechselt die Regelung wieder in den zuvor eingestellten Modus. Den Browser nach dem Update neu starten. 4.4.6 Prüfen der Funkverbindungen Reichweiten von Funkverbindungen...
  • Seite 61 Prüfen Sie die Signalstärke wie folgt: 1 - Taste „+“ 2 - Taste „-“ Taste „+“ und „-“ am Raumthermostat gleichzeitig kurz drücken. Z Die Signalstärke „0“, „1“ oder „2“ wird auf dem Display angezeigt. Fonterra Smart Control...

  • Seite 62: Zurücksetzen Auf Werkseinstellungen - Reset

    Handhabung 4.4.7 Zurücksetzen auf Werkseinstellungen – Reset Wenn Sie Raumthermostate an Basiseinheiten anmelden, ordnet das System die Anmeldeinformationen eindeutig einander zu. So ist sicher- gestellt, dass Kommunikationsdaten anderer Geräte in der Nähe igno- riert werden. Sie können bereits zugeordnetete Geräte erst dann an anderer Stelle einsetzen, wenn Sie an ihnen einen Reset durchführen.

  • Seite 63: Betriebszustände

    Kühlen verwendet werden. Die Planung / Ausführung des Be- heizungs- und Kühlsystems muss bauseitig erfolgen. Betrieb mit Temperaturprofil Ä „Menü Räume / Heizprofil ändern“ auf Seite 72 Der Temperaturprofilmodus wird durch das nebenstehende Symbol in der Soll-Temperaturanzeige angezeigt. Fonterra Smart Control...

  • Seite 64: Fehlermeldung

    Handhabung Absenkbetrieb Ä „Menü Abwesenheit“ auf Seite 76 Der Absenkbetrieb wird durch das nebenstehende Symbol in der Soll- Temperaturanzeige angezeigt. Der Nutzer hat den Abwesenheits-Modus aktiviert – eingestellte Tempe- raturprofile sind unwirksam, die Raumtemperaturen werden abgesenkt. Fehlermeldung Das Aufleuchten der roten LED weist auf eine Störung hin. Ä...

  • Seite 65: Bedienung

    Ä „Menü Räume / Raumthermostat“ auf Seite 71 Zum Anzeigen der aktuellen Ist-Temperatur eine der Tasten „+“ oder „-“ drücken. Der Einstellbereich des Raumthermostats kann durch die Be- dien-Software eingeschränkt sein. Ä „Menü Räume / Raumtemperatur begrenzen“ auf Seite 74 Fonterra Smart Control...

  • Seite 66: Bedien-Software

    Handhabung 4.5.2 Bedien-Software Verwendungsvoraussetzungen Das WLAN-Modul ist an die Smart Control-Basiseinheit angeschlossen. Ä „WLAN-Modul montieren“ auf Seite 33 WLAN-Modul in Betrieb nehmen WLAN-Netzwerkübersicht am Endgerät öffnen. Abb. 40: Beispiel für eine WLAN-Netzwerkübersicht am Endgerät Aus den angezeigten Netzwerkverbindungen die gewünschte Basis- einheit anklicken, z.
  • Seite 67 Anschlussreihenfolge am Verteilerbalken von links nach rechts. Abb. 42: Räume benennen Aussagekräftige Namen für die angezeigten Räume vergeben, z. B. „Wohnen“ , „Küche“ , „Bad“ usw. Auf „Nächster Schritt“ klicken. Z Das Fenster für die WLAN-Verbindungsart öffnet sich. Fonterra Smart Control...
  • Seite 68 Handhabung Direktverbindung herstellen Abb. 43: Verbindungsart wählen Hinweise auf der Seite lesen. Punkt-zu-Punkt-Modus anklicken. Z Die Startseite öffnet sich. Um weitere Basiseinheiten in Betrieb zu nehmen, wiederholen Sie den Abschritt Ä „WLAN-Modul in Betrieb nehmen“ auf Seite 66.

  • Seite 69: Menü-Übersicht

    Raumtemperatur begrenzen Ä „Menü Räume / Raumtemperatur be- „ grenzen“ auf Seite 74 Weitere Einstellungen Ä „Menü Räume / Weitere Einstellungen“ auf „ Seite 75 – Kühlfunktion zulassen – Priorisiert Heizen – Temperaturerhalt Boden – Profil aktiv Fonterra Smart Control...
  • Seite 70 Handhabung 2 Menü An- / Abwesenheit Abwesenheit aktivieren Ä „Menü Abwesenheit“ auf Seite 76 „ Rückkehrzeitpunkt aktivieren „ 3 Menü Betriebsmodus Heizbetrieb aktiv Ä „Menü Betriebsmodus“ auf Seite 77 „ – Regelung nach Raumthermostat – Regelung nach Profil – Absenkbetrieb Standby „...
  • Seite 71 Einstellung: Leistungsstufen 1 – 10. Menü Räume / Raumthermostat Abb. 46: Menü Raumthermostat Raumtemperatur mit Raumthermostat einstellen. Einstellung: Gewünschte Temperatur. Raumthermostat einem Heizkreis zuordnen Ä 4.4.3 „Ausbaustufe 2 – Regelung über Raumthermostat“ auf Seite 44 Fonterra Smart Control...
  • Seite 72 Handhabung Menü Räume / Heizprofil ändern Abb. 47: Abb. 48: Menü Heizprofil Heizprofil ändern Raumperaturen sind einstellbar für 6 Schaltpunkte pro 24 h – einzeln für jeden Wochentag. Einstellung: Änderbare Auswahlfelder für Temperaturen und Wochen- tage mit Schieberegeler zum Aktivieren / Deaktivieren einzelner Schalt- punkte.
  • Seite 73 Räume anklicken, auf die das ausgewählte Heizprofil übertragen werden soll. Z Ein gelbes Häckchen bestätigt jeweils die Auswahl. Bestätigen anklicken. Z Alle vorgenommenen Einstellungen werden gespeichert. Sie können nur gleichartige Profile kopieren: Leistungsstufe auf Leis- tungsstufe / Raumtemperaturen auf Raumtemperaturen. Fonterra Smart Control...
  • Seite 74 Handhabung Menü Räume / Raumtemperatur begrenzen Abb. 51: Raumtemperatur begrenzen Schieber auf die gewünschte Temperatur ziehen. Minimaltemperatur „ Temperatur, die durch manuelles Einstellen am Raumthermostat nicht unterschritten werden kann. Maximaltemperatur „ Temperatur, die durch manuelles Einstellen am Raumthermostat nicht überschritten werden kann. Abwesenheitstemperatur „...
  • Seite 75 Funktion aktiviert ist, dann hält das System die Bodentemperatur konstant und vermeidet so ein unerwünschtes Auskühlen der Bodenfläche. Profil aktiv „ Das für diesen Raum erstellte Heiz- / Kühlprofil ein- bzw. aus- schalten. Ä „Menü Räume / Heizprofil ändern“ auf Seite 72 Fonterra Smart Control...
  • Seite 76 Handhabung Menü Abwesenheit Abb. 53: Abwesenheit aktivieren Wenn Sie den Abwesenheits-Modus aktivieren, senkt das System die Raumtemperaturen auf den vorgegebenen Wert. Zusätzlich können Sie einen Rückkehrzeitpunkt einstellen. Das System erhöht dann die Raum- temperatur so, dass der eingestellte Soll-Wert zum Zeitpunkt der Rück- kehr bereits erreicht ist.
  • Seite 77 Standby – Das System ist abgeschaltet / der Frostschutz ist aktiv / „ Einstellungen sind nicht möglich. Kühlbetrieb aktiv – Regelung wie bei Heizbetrieb, jedoch ohne Ab- „ senkung. Betriebsmodus mit Schieber auswählen. Wir empfehlen im Betriebsmodus „Heizbetrieb aktiv“ die „Regelung nach Profilen“. Fonterra Smart Control...
  • Seite 78 Handhabung Abb. 55: Hilfefunktion Informationen zum ausgewählten Betriebsmodus werden direkt im Menü oder bei Überfahren des Fragezeichen-Symbols ? mit dem Cursor angezeigt. Menü Zentrale Einstellungen / WLAN Abb. 56: Anzeige WLAN-Netz Dieses Untermenü zeigt die WLAN-Netzzuordnung an.
  • Seite 79 Z Das Menü „Übersicht Basisstation“ wird angezeigt. Sortieren Schieberegler auf Sortieren stellen. Z Vor den aufgelisteten Basisstationen erscheinen Schaltflächen, damit Sie die Sortierung durchführen können. Die Position der Basisstationen mit Hilfe der Schaltflächen verän- dern (per Drag-and-Drop). Fonterra Smart Control...
  • Seite 80 Handhabung Basisstationen / Übersicht Basisstation Abb. 58: Basisstationen benennen Hier können Sie für die Basisstation Grundeinstellungen vornehmen und Informationen abrufen. Gewünschten Namen für die Basisstation eingeben. Seriennumer Seriennummer der Basiseinheit (nicht änderbar) Software-Version Verwendete Software-Version der Basiseinheit (nicht änderbar) Vorlauftemperatur Aktuelle Vorlauftemperatur (nicht änderbar) WLAN Klicken, um in das Menü...
  • Seite 81 Handhabung Räume sortieren und umbenennen Abb. 59: Raumbezeichnungen „Sortieren“ anklicken Folgende Einstellungen sind möglich: Raumbezeichnungen ändern „ Anzeigereihenfolge der Räume ändern – Raum per Drag-and-Drop „ an die gewünschte Position ziehen. Nach dem Sortieren mit „Speichern“ bestätigen. Fonterra Smart Control...
  • Seite 82 Handhabung Kreis-Offset aktivieren Abb. 60: Kreis-Offset Durch Aktivieren des Kreis-Offsets eines Aktors (Anzeige „1“) heben Sie das Wärme-Niveau des Heizkreises an. Verwenden Sie diese Funktion für Heizkreise im Bereich stark isolieren- der Bodenbeläge (Teppiche, Dielen etc.). Kreis-Offset“ des zugeordneten Aktors durch Anklicken aktivieren. Eingabewert mit den Tasten „+“ / „-“...
  • Seite 83 Sie die Schritte in Kapitel Ä „Basiseinheit über WLAN anbinden“ auf Seite 50. Router Gewünschtes WLAN-Netz anklicken. Z Das Endgerät ist über den Router mit der Basiseinheit verbunden. Menü Zentrale Einstellungen / Sprache Abb. 62: Sprachauswahl Sprache für die Menüeinstellungen wählen. Fonterra Smart Control...
  • Seite 84 Handhabung Menü Zentrale Einstellungen / Vorlauftemperatur begrenzen Abb. 63: Vorlauftemperatur begrenzen Die Begrenzung der Vorlauftemperatur schützt das System im Heizbe- trieb vor Überhitzung und im Kühlbetrieb vor einer Taupunktunterschrei- tung. Schieber für minimale und maximale Vorlauftemperatur auf die ge- wünschte Temperatur ziehen. Menü...
  • Seite 85 Sie können Ihre Einstellungen durch ein Passwort vor unbefugtem Zu- griff schützen. Diese Funktion ist nur im Punkt-zu-Punkt-Modus möglich. Änderungsschutz einschalten. Benutzername und Passwort eingeben. Auf „Speichern“ klicken. Beachten Sie die Hinweise im Menü zur Verwendung des Passwortes. Fonterra Smart Control...
  • Seite 86 Handhabung Menü Zentrale Einstellungen / Fehler Abb. 66: Fehlermeldungen Anzeige der Systemfehler Bei Selbstcheck des Systems registrierte Fehler / Fehlfunktionen. Ä „Basiseinheit“ auf Seite 89...
  • Seite 87 Version manuell installieren. Ihre Einstellungen blei- ben dadurch erhalten. Auf „Manuell installieren“ klicken, um die aktuelle Version zu instal- lieren. Menü Zentrale Einstellungen / Impressum und Support Abb. 68: Impressum Anzeige der Viega Service-Kontaktdaten. Fonterra Smart Control...
  • Seite 88 Handhabung Menü Zentrale Einstellungen / System-Zeit Abb. 69: Systemzeit Anzeige der aktuellen Systemzeit im Format „dd.mm.yy - hh.mm“. Bei falschen Zeitangaben am Endgerät überprüfen Sie die Zeiteinstel- lung und Zeitzone. Bei Stromausfall sind Basiseinheiten durch Batteriepuffer ge- gen Datenverluste geschützt.

  • Seite 89: Störungen / Fehlermeldungen

    Vorlaufsensor defekt Kabel und Stecker prüfen Temperatursensor auswechseln 6 x und rote LED an einem Aktor- Temperatursensor des Aktormo- Aktormodul auswechseln duls defekt Modul Montage Aktormodul prüfen Raumthermostat: Datenspeicher Zurücksetzen auf Werkseinstellun- für Raumthermostate ist voll Fonterra Smart Control...
  • Seite 90 Handhabung LED „status“ blinkt rot Mögliche Ursachen Abhilfe Basiseinheit: Knopfzelle leer Knopfzelle Typ 2032 auswechseln 10 x Taupunkt unterschritten Vorlauftemperatur in den Einstel- lungen anpassen Raumthermostat Störungsanzeige durch rot blinkende LED „connect“ im Display. Blinken der LED „connect“ Mögliche Ursachen Abhilfe Funkverbindung zur Basiseinheit Funkverbindung prüfen;...
  • Seite 91 Prüfen, ob Raumthermostat ange- meldet ist Keine Funkverbindung zum Raum- siehe Basiseinheit thermostat Leuchtet rot Aktormodul von der Basiseinheit Zurücksetzen auf Werkseinstellun- nicht erkannt gen und neu zuordnen Mehr als 12 Aktormodule zugeord- Zurücksetzen auf Werkseinstellun- gen und neu zuordnen Fonterra Smart Control...

  • Seite 92: Wartung Und Pflege

    Handhabung Wartung und Pflege 4.7.1 Wartung Die Bauteile von Smart Control sind wartungsfrei. Das System zeigt Störungen und Fehler an Hard- und Software an den jeweiligen Geräten und in der Bedien-Software an. Beheben sie Störun- gen und Fehler möglichst umgehend, siehe Ä 4.6 „Störungen / Fehler- meldungen“...
