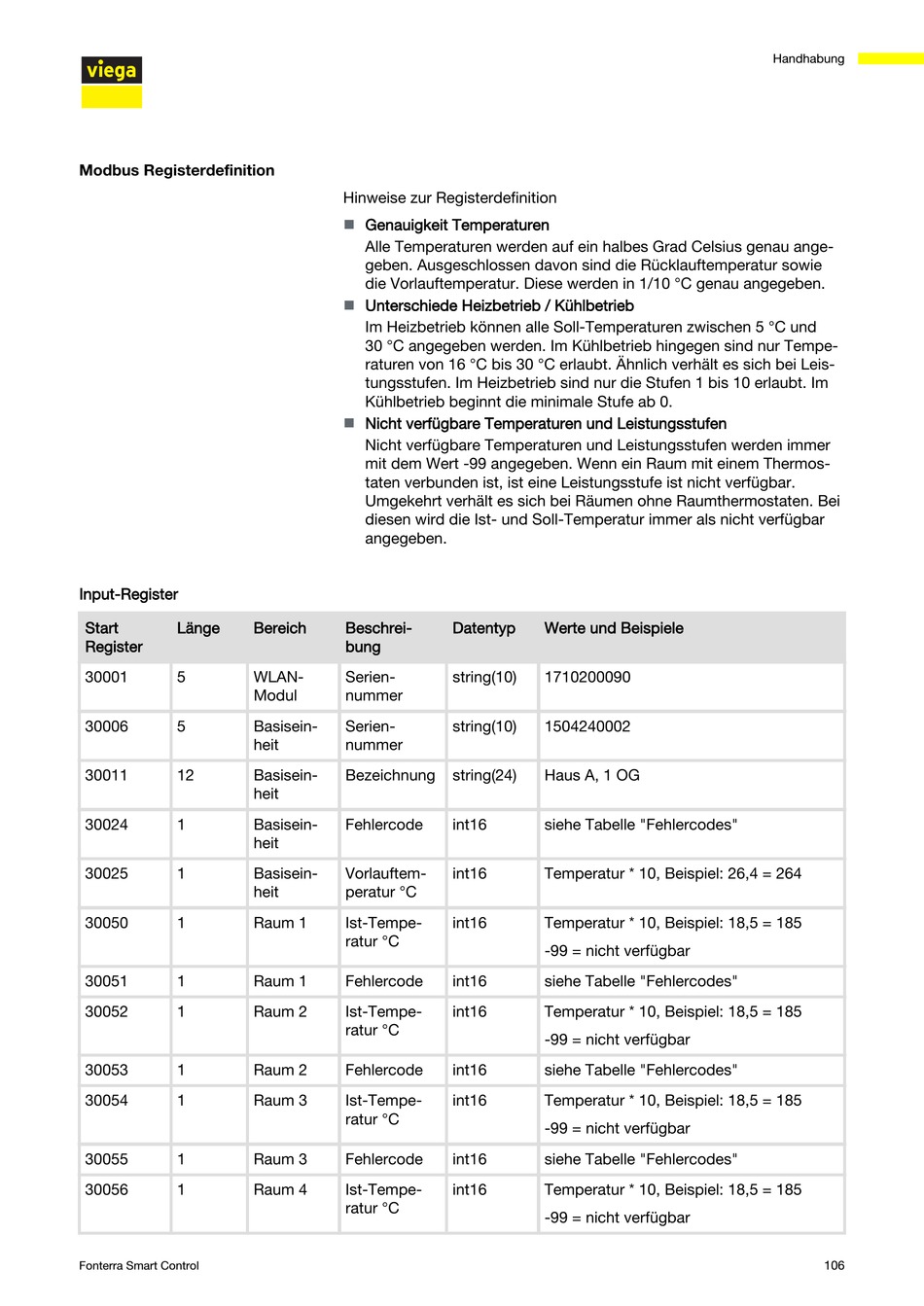

Modbus Registerdefinition
Input-Register
Start Länge Bereich
Register
30001 5 WLAN-
Modul
30006 5 Basisein‐
heit
30011 12 Basisein‐
heit
30024 1 Basisein‐
heit
30025 1 Basisein‐
heit
30050 1 Raum 1
30051 1 Raum 1
30052 1 Raum 2
30053 1 Raum 2
30054 1 Raum 3
30055 1 Raum 3
30056 1 Raum 4
Fonterra Smart Control
Hinweise zur Registerdefinition
Genauigkeit Temperaturen
n
Alle Temperaturen werden auf ein halbes Grad Celsius genau ange‐
geben. Ausgeschlossen davon sind die Rücklauftemperatur sowie
die Vorlauftemperatur. Diese werden in 1/10 °C genau angegeben.
Unterschiede Heizbetrieb / Kühlbetrieb
n
Im Heizbetrieb können alle Soll-Temperaturen zwischen 5 °C und
30 °C angegeben werden. Im Kühlbetrieb hingegen sind nur Tempe‐
raturen von 16 °C bis 30 °C erlaubt. Ähnlich verhält es sich bei Leis‐
tungsstufen. Im Heizbetrieb sind nur die Stufen 1 bis 10 erlaubt. Im
Kühlbetrieb beginnt die minimale Stufe ab 0.
Nicht verfügbare Temperaturen und Leistungsstufen
n
Nicht verfügbare Temperaturen und Leistungsstufen werden immer
mit dem Wert -99 angegeben. Wenn ein Raum mit einem Thermos‐
taten verbunden ist, ist eine Leistungsstufe ist nicht verfügbar.
Umgekehrt verhält es sich bei Räumen ohne Raumthermostaten. Bei
diesen wird die Ist- und Soll-Temperatur immer als nicht verfügbar
angegeben.
Beschrei‐ Datentyp
bung
Serien‐ string(10)
nummer
Serien‐ string(10)
nummer
Bezeichnung string(24)
Fehlercode int16
Vorlauftem‐ int16
peratur °C
Ist-Tempe‐ int16
ratur °C
Fehlercode int16
Ist-Tempe‐ int16
ratur °C
Fehlercode int16
Ist-Tempe‐ int16
ratur °C
Fehlercode int16
Ist-Tempe‐ int16
ratur °C
Werte und Beispiele
1710200090
1504240002
Haus A, 1 OG
siehe Tabelle "Fehlercodes"
Temperatur * 10, Beispiel: 26,4 = 264
Temperatur * 10, Beispiel: 18,5 = 185
-99 = nicht verfügbar
siehe Tabelle "Fehlercodes"
Temperatur * 10, Beispiel: 18,5 = 185
-99 = nicht verfügbar
siehe Tabelle "Fehlercodes"
Temperatur * 10, Beispiel: 18,5 = 185
-99 = nicht verfügbar
siehe Tabelle "Fehlercodes"
Temperatur * 10, Beispiel: 18,5 = 185
-99 = nicht verfügbar
Handhabung
