2. Technische Daten

Für den Einsatz in thermischen Solaranlagen bis ca. 26 m
bestehenden Anlagenparametern)
Die Solarstation wird als vormontierte Einheit geliefert. Ausdehnungsgefäße
und Zubehör sind nicht im Lieferumfang enthalten und müssen nach den
anlagentechnischen Erfordernissen montiert werden.

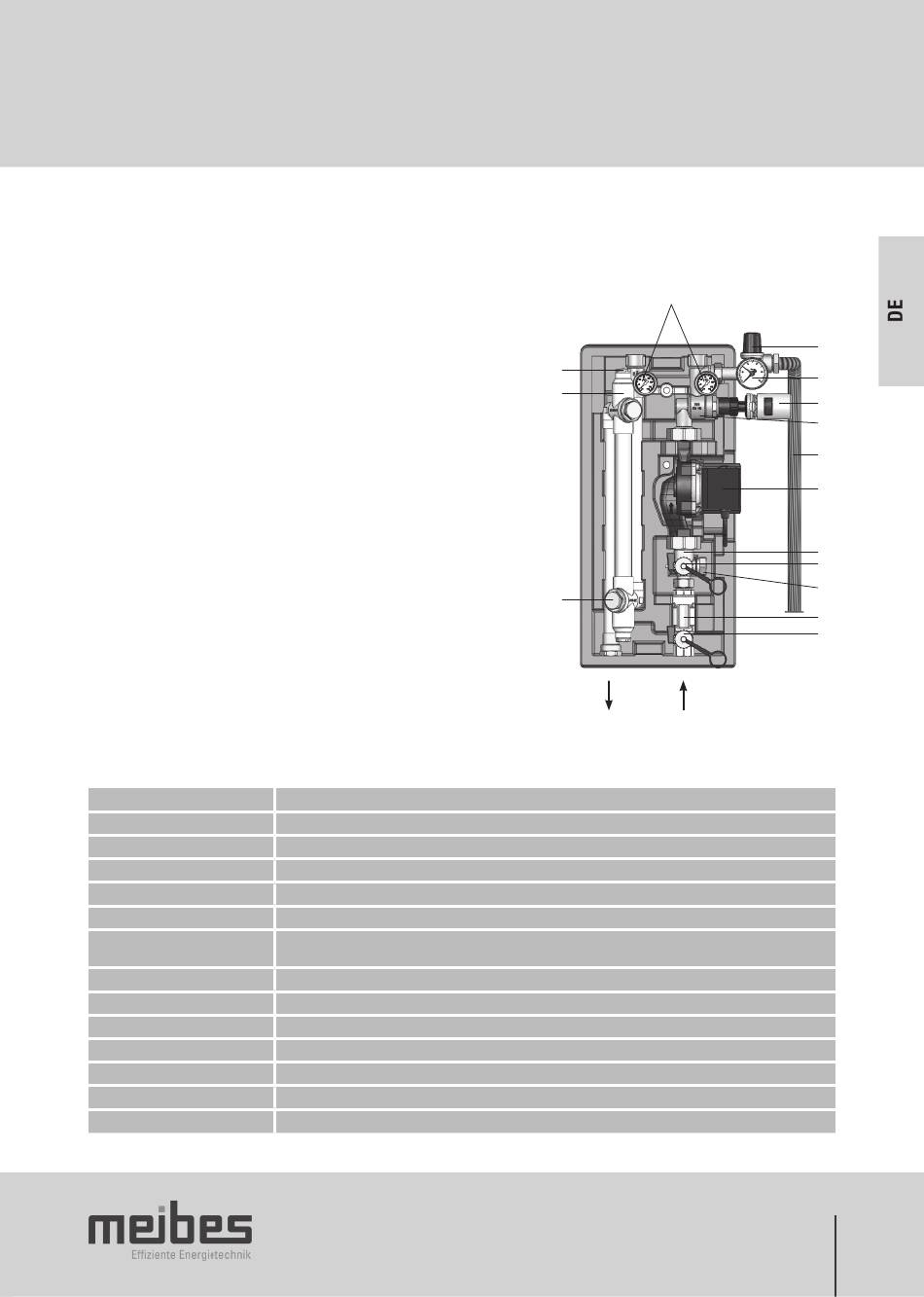

1 Sicherheitsventil im Kleinverteiler integriert
2 Manometer
3 Stellantrieb
4 SolaVentec-Ventilblock als Absperr- und Regelorgan
5 Abblasleitung für Sicherheitsventil (nicht im Lieferumfang)
6 Umwälzpumpe
7 Kleinverteiler mit Anschluss 3/4" AG für ein Ausdehnungsgefäß, Spül-,
Füll-, und Entleerkugelhahn (mit Kappe und Schlauchtülle),
Volumenregelorgan
8 Spül-, Füll-, und Entleerkugelhahn (mit Kappe und Schlauchtülle)
9 Anschlussmöglichkeit für Ausdehnungsgefäß
10 Volumenstromanzeiger
11 Spül-, Füll-, und Entleerkugelhahn (mit Kappe und Schlauchtülle)
12 Anschluss für Ausdehnungsgefäß
13 Dämmschleife mit integriertem Permanententlüfter
14 Handentlüfter
15 Thermometer
A Vorlauf
B Rücklauf
Technische Daten
Kollektorfläche
Pumpe
Einsatztemperatur
Sicherheitsventil
Thermometer Anzeigebereich
Manometer Anzeigebereich
Volumenstrombegrenzer
Dichtungsmaterial
Bauteile aus
oberer Anschluss
unterer Anschluss
Anschluss Ausdehnungsgefäß
Achsabstand
Abmessung gesamt (Isolierung)
Kollektorfläche (In Abhängigkeit von Typ und vorherrschenden/
2
bis 26 m
2
siehe Artikelnummer
bis 120°C, kurzzeitig 130°C (max. zul. Temp. der Pumpe beachten)
6 bar
20...150°C
0...10 bar
Wasser: 1,0...13,0 l/min; Propylenglykol (40%): 0,8...10,3 l/min
Wasser: 8,0...30,0 l/min; Propylenglykol (40%): 6,9...25,8 l/min
PTFE (Teflon), asbestfreie Faserdichtung, EPDM, Silikon
Stahl, Messing, Glas, EPP-Isolierung
3/4" IG
3/4" IG
3/4" AG
oben: 100mm; unten: 118mm
ca: H 520 x B 250 x T 180mm
15
14
13
12
A B
1
2
3
4
5
6
7
8
9
10
11
