Remarque pour le raccordement électrique : L'entraînement est en général raccordé à la borne de la sortie de la pompe de la
régulation solaire (voir illust.). Si le régulateur solaire est équipé d'une sortie supplémentaire de relais pour l'entraînement de commande
thermique (p. ex. Resol), l'entraînement de commande doit être raccordé à la borne de cette sortie de relais. Si la fonction de collecteurs à
tubes (« Kick-Funktion ») est activée dans le régulateur solaire, la durée de marche de la pompe doit être d'au moins 270 s. La pompe et
l'entraînement de commande sont en général pilotés simultanément. Il faut tenir compte ici de la durée d'ouverture de l'entraînement de
commande. La durée d'ouverture, pour assurer un débit à l'état froid, est d'environ 210 s.
3.5 Vanne de sécurité et/ou groupe de sécurité
La station est équipée d'une vanne de sécurité. La pression de service peut être contrôlée sur le manomètre.
Vanne de sécurité :
Pression d'ouverture de la vanne de sécurité : 6 bars
3.6 Raccordement d'un vase d'expansion et d'un accumulateur tampon (à fournir par le client)
Les vases d'expansion absorbent les modifications de volume lors du réchauffement ou du refroidissement du liquide caloporteur et main-
tiennent une quantité de liquide de réserve pour compenser une légère perte de liquide. Les accumulateurs tampon absorbent des tem-
pératures élevées de l'installation et à l'arrêt. Les accumulateurs tampons protègent ainsi la membrane du vase d'expansion mais aussi
des parties de l'installation des températures élevées. Cette protection n'a d'effet qu'à court terme jusqu'à ce que le volume de réserve de
l'accumulateur tampon se soit réchauffé à la température de l'installation. Monter le vase d'expansion et l'accumulateur tampon sur l'un

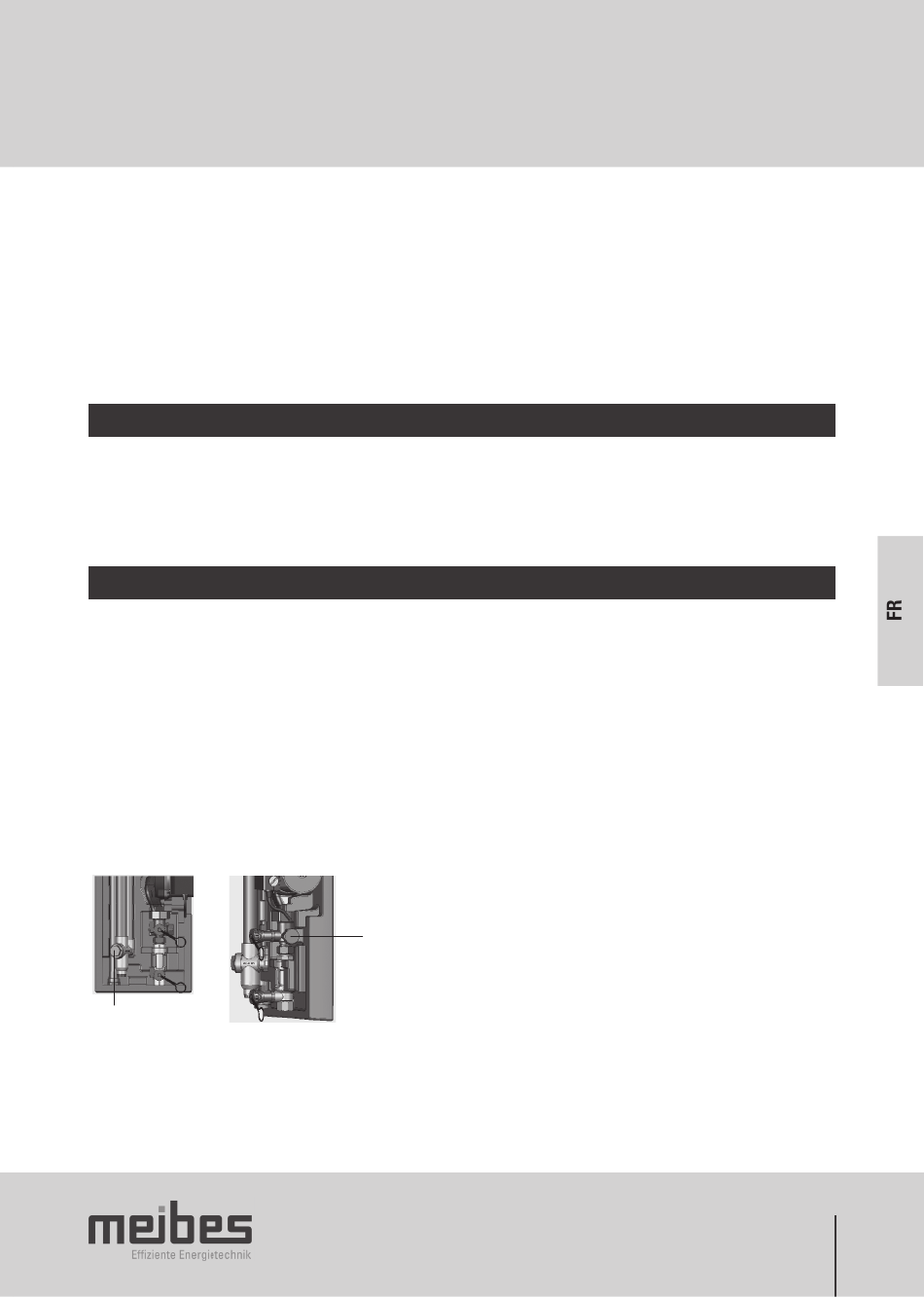

des deux raccords prévus à cet effet du groupe de pompe (voir illust.). Cintrer le flexible ondulé en inox en cas d'utilisation du kit de bran-
chement solaire Meibes pour un vase d'expansion.
Remarque :
• Tenir compte de la distance par rapport au mur !
Seuls des vases d'expansion adaptés et conçus en conséquence (cf. DIN 4807) doivent être utilisés. Utiliser si nécessaire
des accumulateurs tampon en fonction des températures ambiantes.
Raccord
MAG
Le technicien agréé, qui installe la station solaire, doit s'assurer que les parties de l'installation solaire ne soient pas endommagées par
l'excès de chaleur. Par exemple avec des longueurs de conduites courtes entre le collecteur et la station solaire, il est recommandé de
monter un accumulateur tampon avant le vase d'expansion à membrane.
DN 15 x 3/4"
Raccord
MAG
