2. Technische Daten

Für den Einsatz in thermischen Solaranlagen bis ca. 30 bzw. 40 m² Kollektorfläche.
45140.16 / 18 / 56 und 58 Kollektorfläche: bis 30 m² (Abhängig von den anlagenspezifischen Parametern, Druckverlust etc.)
45140.19 / 29 / 59 und 69 Kollektorfläche: bis 40 m² (Abhängig von den anlagenspezifischen Parametern, Druckverlust etc.)
Solartrennsystem als vormontierte Einheit
mit zwei Umwälzpumpen (DN 15, EL 130 mm) mit Anschlusskabel; zwei Durchflussmengenbegrenzer;
Edelstahlplattenwärmetauscher; zwei Entlüftungsmöglichkeiten; eine Primärfühleraufnahme; vier Absperrkugelhähne;
vier Spül,-Füll- und Entleerungskugelhähne inkl. Schlauchtüllen und inkl. Sicherheitsgruppen für Primär- und Sekundärseite;
alles auf Grundplatte montiert und geprüft; Edelstahlwellrohrverbindungen mit Isolierung. In EPP - Wärmedämmgehäuse.

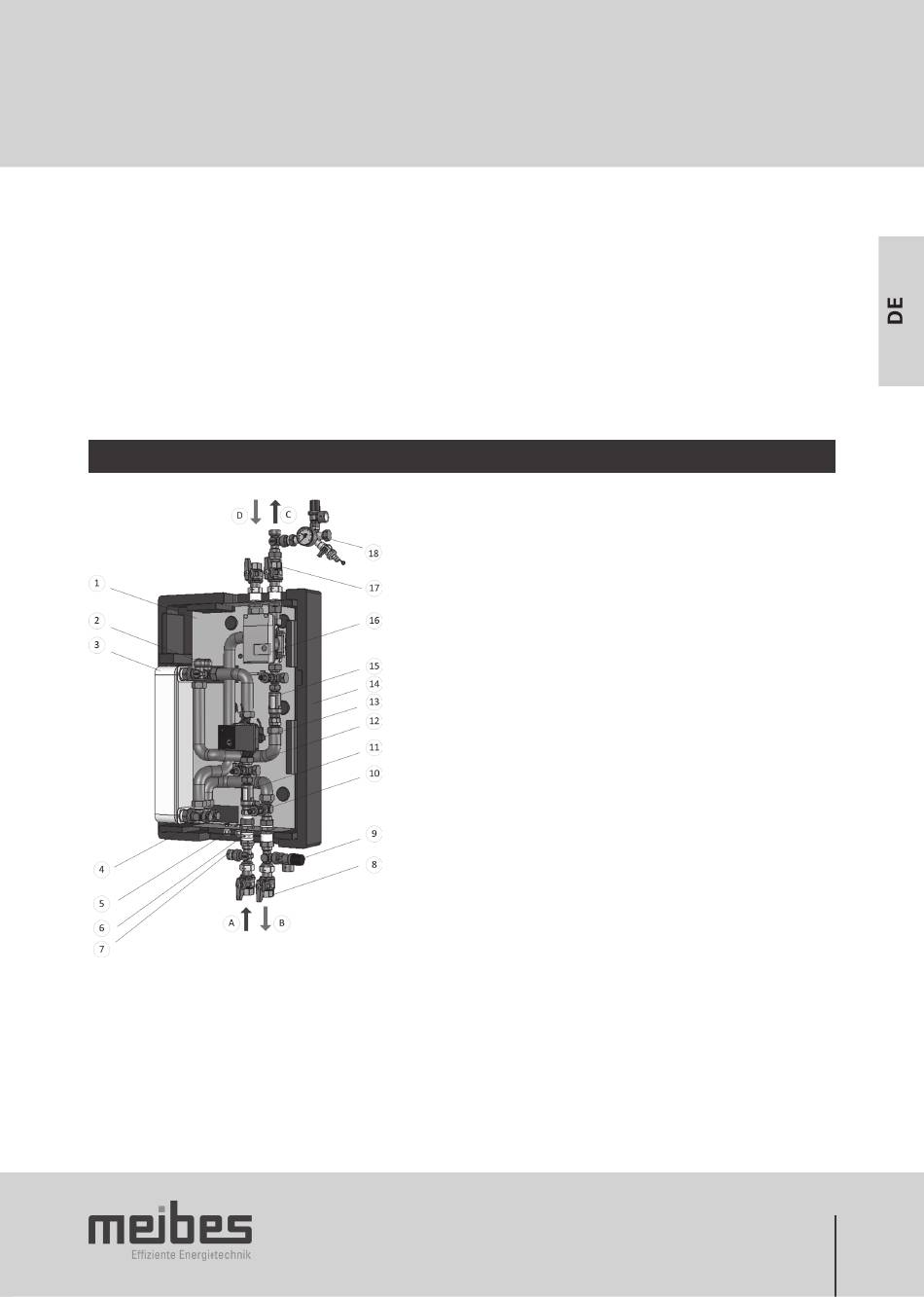

2.1 Solar XL

Legende
1. Blechgrundplatte
Entlüftungsstopfen
2.
3. Plattenwärmetauscher (30 Platten)
4. Blindstopfen ½" für Temperaturfühler
5. Kabelverschraubungen
6. Rückflussverhinderer mit Luftschleuse
Blindkappe ¾" für MAG-Anschluss (sekundär)
7.
8. Kugelhähne 1" IG (sekundär)
9. Sicherheitsventil 3 bar (sekundär)
10. KFE Kugelhahn (sekundär) mit Schlauchtülle
Durchflussmengenbegrenzer 1 bis 13 bzw. 8 bis 30 l/min (sekundär) und
11.
KFE-Hahn mit Schlauchtülle sowie Blindkappe ¾"
12. isolierte Edelstahlwellrohre
13. Hocheffizienzpumpe (sekundär) mit Anschlusskabel
14. äußeres Isoliergehäuse aus EPP
Durchflussmengenbegrenzer 1 bis 13 bzw. 8 bis 30 l/min (primär) und
15.
KFE-Hahn mit Schlauchtülle sowie Blindkappe ¾"
16. Hocheffizienz- oder Stufen-Pumpe (primär) mit Anschlusskabel
17. Kugelhähne 1" IG (primär)
Sicherheitsgruppe (primär) mit Sicherheitsventil 6 bar, MAG-Anschluss ¾",
18.
KFE-Hahn mit Schlauchtülle und Manometer 0 – 10 bar
A Rücklauf (sekundär), z.B. vom Speicher
B Vorlauf (sekundär), z.B. zum Speicher
Rücklauf (primär), z.B. zum Kollektor
C
D Vorlauf (primär), z.B. vom Kollektor
