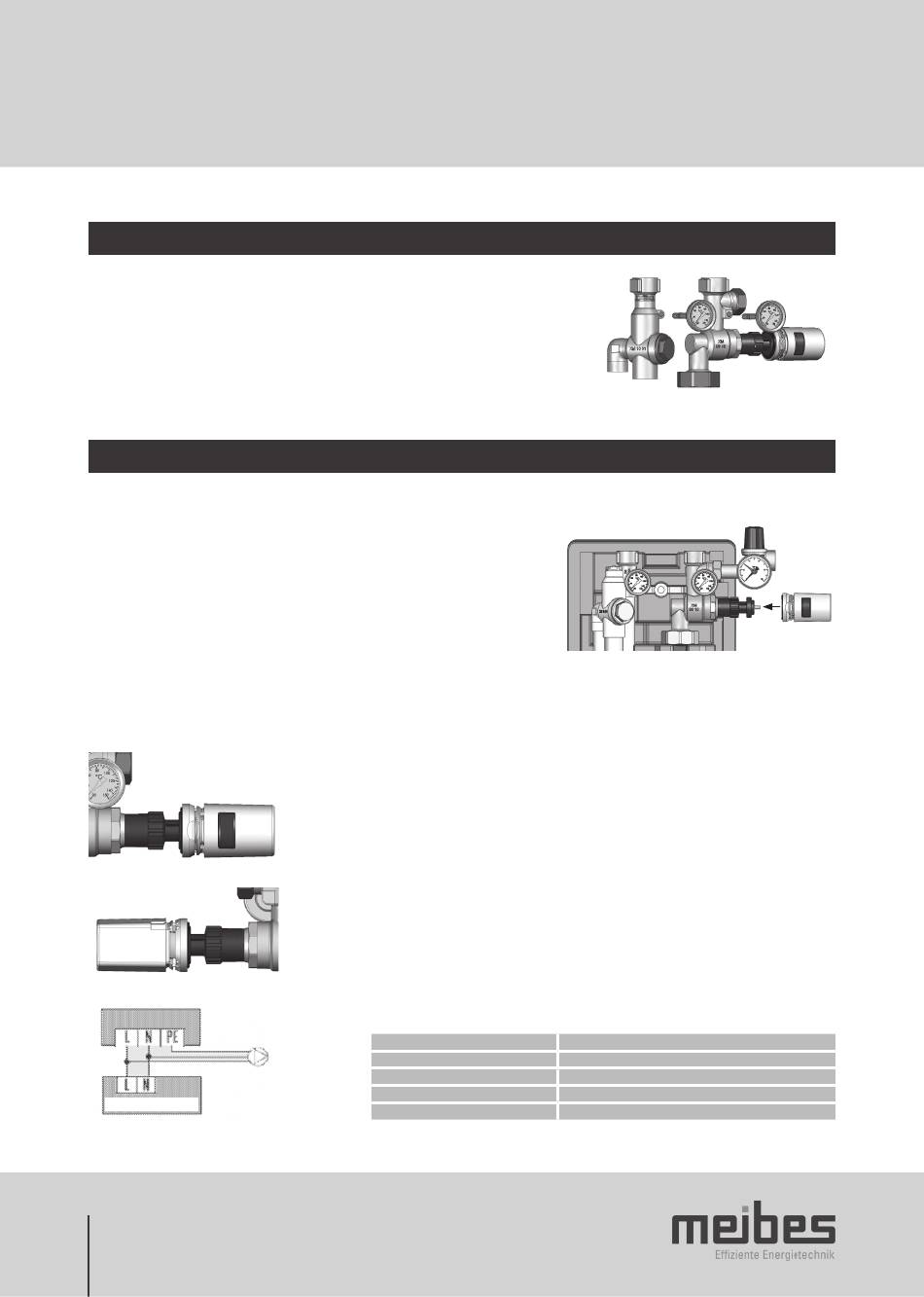

3. Montage
3.3 Thermometerwechsel
Die Thermometer sind nur eingesteckt und lassen sich herausziehen. Es sollte
beachtet werden, dass ein entnommenes Thermometer durch ein gleichartiges
ersetzt wird. Bitte auf die farbliche Kennzeichnung achten.
(rote Schrift = VL (Vorlauf); blaue Schrift = RL (Rücklauf))
3.4 Montage des thermischen Stellantriebs
Nach dem fachgerechten Spülen und Füllen der Anlage sowie einstellen des
Anlagendrucks wird der Stellantrieb montiert. Hierzu wird der Stellantrieb auf
die Aufnahme des Ventilblocks geschoben und die Sicherungsfeder nach hinten
geschoben, falls diese beim Aufschieben nicht automatisch einrastet (vgl. Abb.).
Beim Auf-schieben des Stellantriebs ist ein mäßiger Widerstand zu überwinden,
da die Rückstellfeder im Gehäuse des Stellventils beim Aufschieben zusammen-
gedrückt wird. Die Kabelführung muss nach unten zeigen. Zur Demontage des
Stellantriebs wird die Haltefeder nach vorne geschoben. Hierzu die beiden offenen
Enden auf der Rückseite der Haltefeder mit den Fingern nach vorne drücken.
Durch das transparente Sichtfenster wird die Stellung des Stellventils durch den
Stellanzeiger angezeigt. Befindet sich der Stellanzeiger links ist das Ventil
geschlossen, ist der Stellanzeiger rechts ist das Ventil voll geöffnet. Bereits in
der Zwischenstellung ist ein großer Durchfluss gewährleistet.
SolaVentec-Antrieb
8
Montage Stellantrieb:
• Stellantrieb aufschieben
• nach aufschieben Stellantriebfeder eindrücken
Stellantrieb demontieren:
• Feder lösen (auseinanderspreizen)
Technische Daten (SolaVentec-Antrieb):
Betriebsspannung
Anlaufstrom
Dauerstrom
Umgebungstemperatur
Schutzart
230V, 50/60Hz
0,6 A
0,014 A
max. +50°C
IP 44
