3. Montage

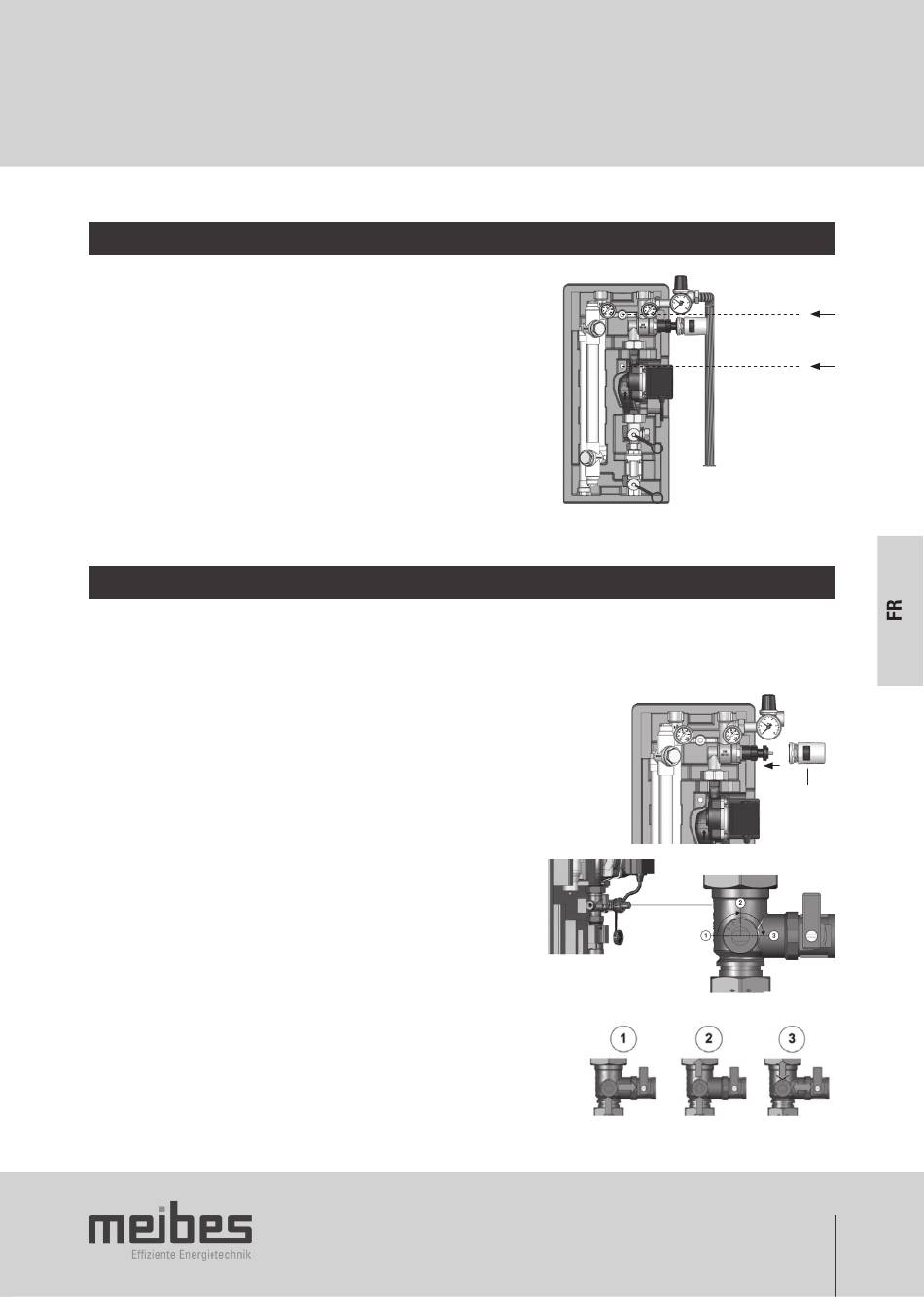

3.1 Montage mural

Le montage doit s'effectuer sur un mur sec et suffisamment solide pour
supporter la charge. Évitez également tout danger pouvant émaner des
éléments de construction et des conduites électriques, de gaz, d'eau et de
chauffage.
Veillez à ce que la station, les robinets de sécurité et les conduites de
raccordement soient accessibles.
1. Choisir le lieu d'installation
2. Marquer la position du perçage sur un mur solide
3. Percer les trous (diamètre de 10 mm) et fixer les chevilles
4. Fixer l'isolation au mur à l'aide de vis et de rondelles
5. Insérer SolaVentec dans l'isolation et la relier au réseau de conduites
sans tension
3.2 Robinets d'arrêt
La station solaire ne dispose pas de clapet anti-retour mais d'une boucle thermique isolante et d'une vanne. La boucle isolante empêche
également de manière efficace sans autre dispositif la circulation par gravité. Ainsi, la circulation à travers la boucle isolante est possible à
tout instant. La vanne s'ouvre et se ferme au moyen d'un entraînement de commande thermique. L'entraînement de commande est piloté
avec la pompe de circulation par le régulateur solaire.
Robinets d'arrêt supérieurs (bloc de vannes)
Le bloc de vannes est ouvert lorsque l'entraînement de commande thermique est démonté.
L'entraînement de commande est posé après la mise en service conforme de l'installation
solaire et le réglage de la pression de l'installation. Après la pose de l'entraînement de
commande, la vanne se ferme et empêche la circulation par gravité.
Robinets d'arrêt inférieurs
L'arrêt au niveau inférieur est intégré au petit distributeur, sur lequel se trouve
également le raccord du vase d'expansion à membrane ainsi qu'un robinet à
boisseau sphérique de vidange/remplissage. L'arrêt fonctionne de la position 1 à 2
(voir illust.) également comme limiteur de débit volumique. Le débit vers le raccord
du vase d'expansion à membrane est toujours ouvert indépendamment de la
position de la broche.
Position de la broche :
1 fermée
2 ouverte (position de service)
3 fermée (rinçage de l'installation solaire, remplacement de la pompe)
Montage ou
points de fi xation
(Conduite d'évacuation non
comprise dans la livraison !)
Entraînement
de commande
thermique
35
