2. Caractéristiques techniques
Pour une utilisation dans des installations solaires thermiques avec une surface de collecteurs inférieure à env. 26 m² (en fonction du type
et des paramètres prédominants / existants de l'installation)
La station solaire est livrée comme unité pré-montée. Les vases d'expansion et les accessoires ne sont pas compris dans l'étendue de la livraison et
doivent être montés suivant les exigences techniques de l'installation.

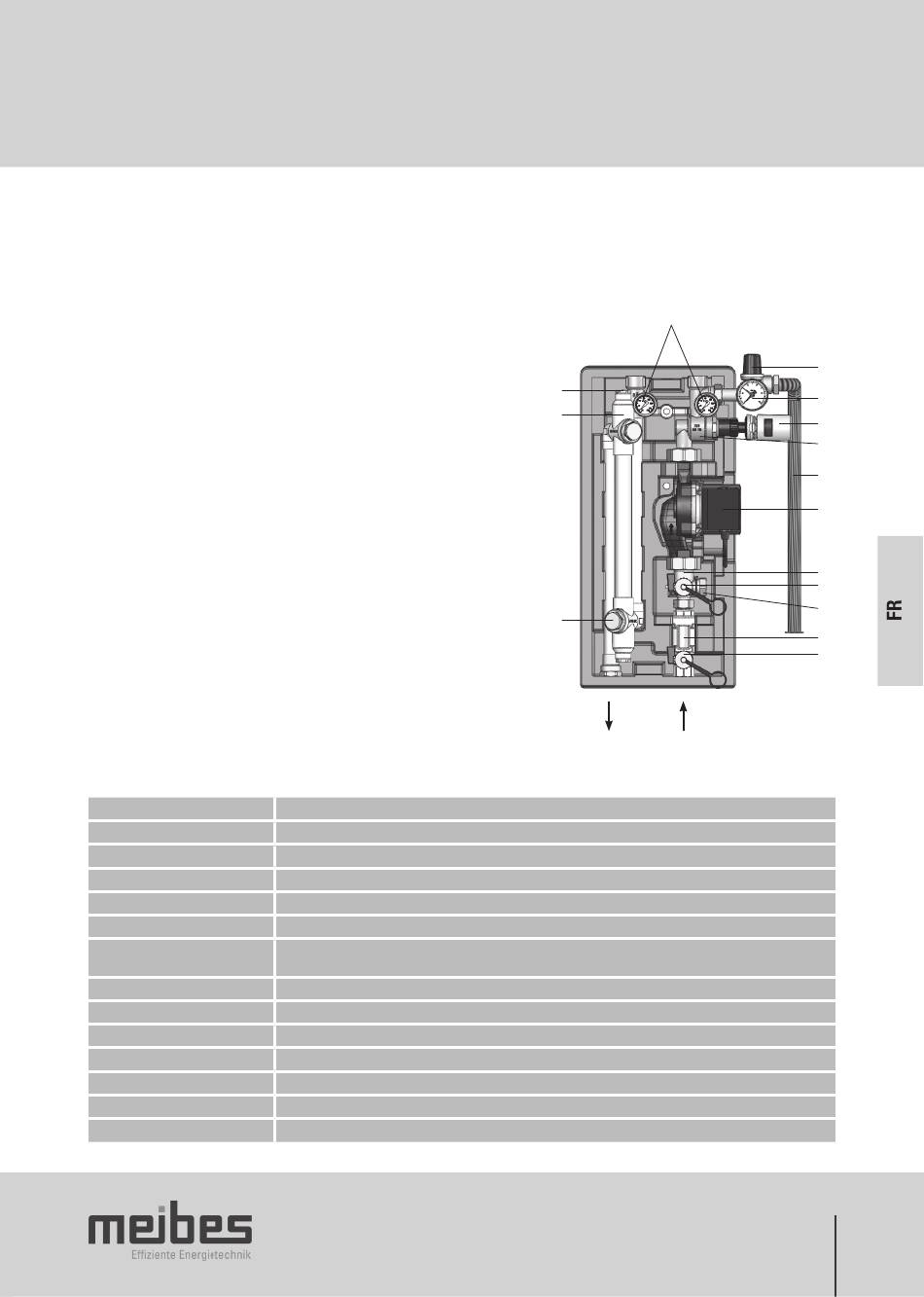

1 Vanne de sécurité intégrée dans le petit distributeur
2 Manomètre
3 Entraînement de commande
4 Bloc de vannes SolaVentec comme organe d'arrêt et de régulation
5 Conduite d'évacuation pour la vanne de sécurité (non comprise dans la livraison)
6 Pompe de circulation
7 Petit distributeur avec raccord côté aspiration en option 3/4" filet mâle pour un vase
d'expansion, un robinet à boisseau sphérique de rinçage, de remplissage et de vidange
(avec bouchon et embout à bec), un organe de régulation volumétrique
8 Robinet à boisseau sphérique de rinçage, de remplissage et de vidange
(avec bouchon et embout à bec)
9 Possibilité de raccord pour vase d'expansion
10 Indicateur de débit volumique
11 Robinet à boisseau sphérique de rinçage, de remplissage et de vidange
(avec bouchon et embout à bec)
12 Raccord pour vase d'expansion
13 Boucle isolante avec purgeur permanent intégré
14 Purgeur manuel
15 Thermomètre
A Départ
B Retour
Caractéristiques techniques
Superficie des collecteurs
Pompe
Température de service
Vanne de sécurité
Plage d'affichage thermomètre
Plage d'affichage manomètre
Régulateur de débit volumique
Matériau d'étanchéité
Composants en
Raccord supérieur
Raccord inférieur
Raccord vase d'expansion
Distance de l'axe des raccords
Dimensions totales (isolation)
jusqu'à 26 m
2
voir référence de l'article
120°C maximum, 130°C sur une courte période (tenir compte de la température maximum admissible de la pompe)
6 bars
20...150°C
0...10 bars
Eau : 1,0...13,0 l/min ; propylène glycol (40%) : 0,8...10,3 l/min
Eau : 8,0...30,0 l/min ; propylène glycol (40%) : 6,9...25,8 l/min
PTFE (téflon), joint en fibre sans amiante, EPDM, silicone
acier, laiton, verre, isolation en EPP
3⁄4" filet femelle
3⁄4" filet femelle
Filet mâle 3⁄4"
haut : 100 mm ; bas : 118 mm
env. : H 520 x l 250 x P 180 mm
15
14
13
12
A L
1
2
3
4
5
6
7
8
9
10
11
33
