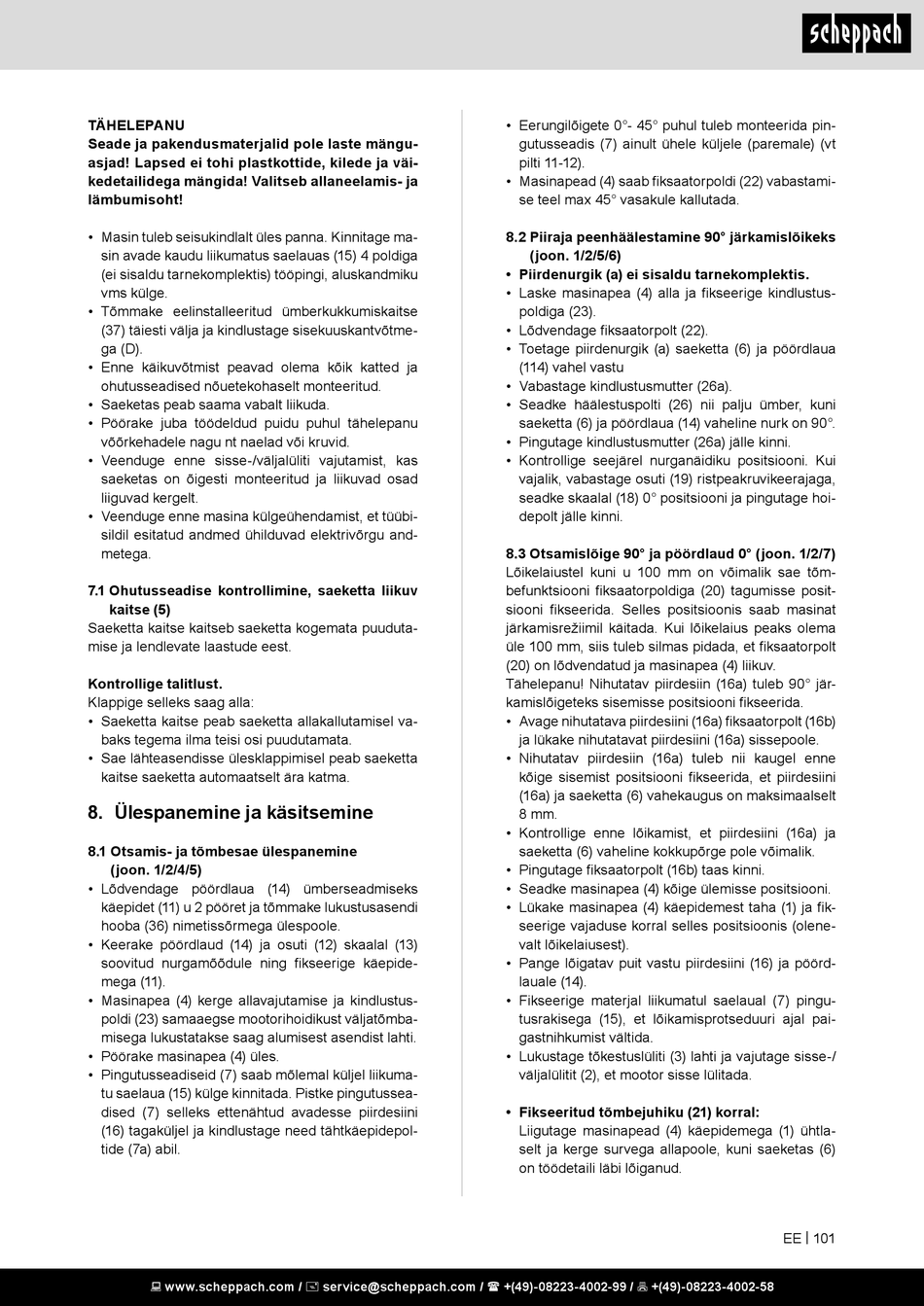

TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
• Masin tuleb seisukindlalt üles panna. Kinnitage ma-
sin avade kaudu liikumatus saelauas (15) 4 poldiga
(ei sisaldu tarnekomplektis) tööpingi, aluskandmiku
vms külge.
• Tõmmake eelinstalleeritud ümberkukkumiskaitse
(37) täiesti välja ja kindlustage sisekuuskantvõtme-
ga (D).
• Enne käikuvõtmist peavad olema kõik katted ja
ohutusseadised nõuetekohaselt monteeritud.
• Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu
võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas
saeketas on õigesti monteeritud ja liikuvad osad
liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübi-
sildil esitatud andmed ühilduvad elektrivõrgu and-
metega.
7.1 Ohutusseadise kontrollimine, saeketta liikuv
kaitse (5)
Saeketta kaitse kaitseb saeketta kogemata puuduta-
mise ja lendlevate laastude eest.
Kontrollige talitlust.
Klappige selleks saag alla:
• Saeketta kaitse peab saeketta allakallutamisel va-
baks tegema ilma teisi osi puudutamata.
• Sae lähteasendisse ülesklappimisel peab saeketta
kaitse saeketta automaatselt ära katma.
8. Ülespanemine ja käsitsemine
8.1 Otsamis- ja tõmbesae ülespanemine
(joon. 1/2/4/5)
• Lõdvendage pöördlaua (14) ümberseadmiseks
käepidet (11) u 2 pööret ja tõmmake lukustusasendi
hooba (36) nimetissõrmega ülespoole.
• Keerake pöördlaud (14) ja osuti (12) skaalal (13)
soovitud nurgamõõdule ning fikseerige käepide-
mega (11).
• Masinapea (4) kerge allavajutamise ja kindlustus-
poldi (23) samaaegse mootorihoidikust väljatõmba-
misega lukustatakse saag alumisest asendist lahti.
• Pöörake masinapea (4) üles.
• Pingutusseadiseid (7) saab mõlemal küljel liikuma-
tu saelaua (15) külge kinnitada. Pistke pingutussea-
dised (7) selleks ettenähtud avadesse piirdesiini
(16) tagaküljel ja kindlustage need tähtkäepidepol-
tide (7a) abil.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Eerungilõigete 0°- 45° puhul tuleb monteerida pin-
gutusseadis (7) ainult ühele küljele (paremale) (vt
pilti 11-12).
• Masinapead (4) saab fiksaatorpoldi (22) vabastami-
se teel max 45° vasakule kallutada.
8.2 Piiraja peenhäälestamine 90° järkamislõikeks
(joon. 1/2/5/6)
• Piirdenurgik (a) ei sisaldu tarnekomplektis.
• Laske masinapea (4) alla ja fikseerige kindlustus-
poldiga (23).
• Lõdvendage fiksaatorpolt (22).
• Toetage piirdenurgik (a) saeketta (6) ja pöördlaua
(114) vahel vastu
• Vabastage kindlustusmutter (26a).
• Seadke häälestuspolti (26) nii palju ümber, kuni
saeketta (6) ja pöördlaua (14) vaheline nurk on 90°.
• Pingutage kindlustusmutter (26a) jälle kinni.
• Kontrollige seejärel nurganäidiku positsiooni. Kui
vajalik, vabastage osuti (19) ristpeakruvikeerajaga,
seadke skaalal (18) 0° positsiooni ja pingutage hoi-
depolt jälle kinni.
8.3 Otsamislõige 90° ja pöördlaud 0° (joon. 1/2/7)
Lõikelaiustel kuni u 100 mm on võimalik sae tõm-
befunktsiooni fiksaatorpoldiga (20) tagumisse posit-
siooni fikseerida. Selles positsioonis saab masinat
järkamisrežiimil käitada. Kui lõikelaius peaks olema
üle 100 mm, siis tuleb silmas pidada, et fiksaatorpolt
(20) on lõdvendatud ja masinapea (4) liikuv.
Tähelepanu! Nihutatav piirdesiin (16a) tuleb 90° jär-
kamislõigeteks sisemisse positsiooni fikseerida.
• Avage nihutatava piirdesiini (16a) fiksaatorpolt (16b)
ja lükake nihutatavat piirdesiini (16a) sissepoole.
• Nihutatav piirdesiin (16a) tuleb nii kaugel enne
kõige sisemist positsiooni fikseerida, et piirdesiini
(16a) ja saeketta (6) vahekaugus on maksimaalselt
8 mm.
• Kontrollige enne lõikamist, et piirdesiini (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) kõige ülemisse positsiooni.
• Lükake masinapea (4) käepidemest taha (1) ja fik-
seerige vajaduse korral selles positsioonis (olene-
valt lõikelaiusest).
• Pange lõigatav puit vastu piirdesiini (16) ja pöörd-
lauale (14).
• Fikseerige materjal liikumatul saelaual (7) pingu-
tusrakisega (15), et lõikamisprotseduuri ajal pai-
gastnihkumist vältida.
• Lukustage tõkestuslüliti (3) lahti ja vajutage sisse-/
väljalülitit (2), et mootor sisse lülitada.
• Fikseeritud tõmbejuhiku (21) korral:
Liigutage masinapead (4) käepidemega (1) ühtla-
selt ja kerge survega allapoole, kuni saeketas (6)
on töödetaili läbi lõiganud.
