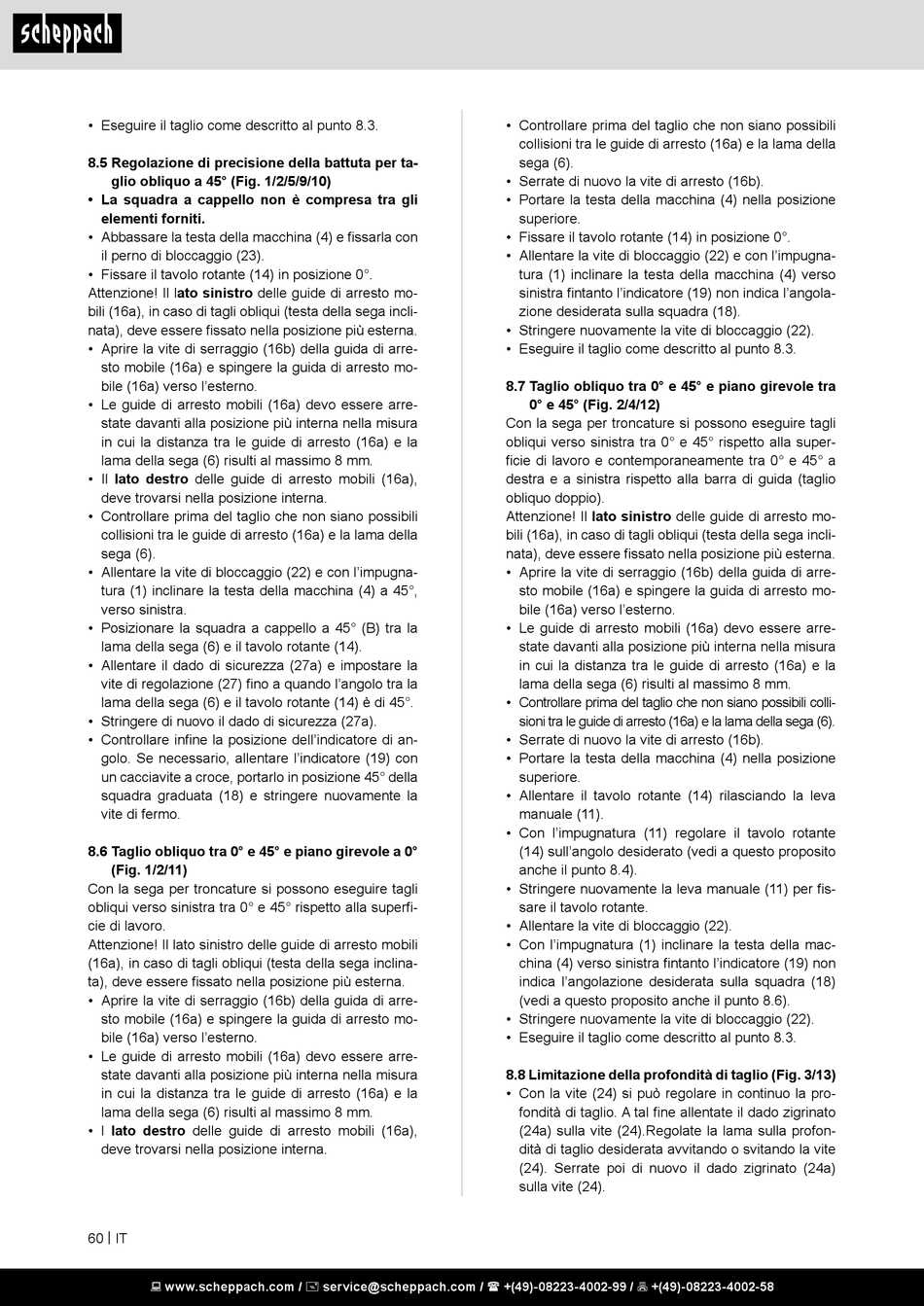

• Eseguire il taglio come descritto al punto 8.3.
8.5 Regolazione di precisione della battuta per ta-
glio obliquo a 45° (Fig. 1/2/5/9/10)
• La squadra a cappello non è compresa tra gli
elementi forniti.
• Abbassare la testa della macchina (4) e fissarla con
il perno di bloccaggio (23).
• Fissare il tavolo rotante (14) in posizione 0°.
Attenzione! Il lato sinistro delle guide di arresto mo-
bili (16a), in caso di tagli obliqui (testa della sega incli-
nata), deve essere fissato nella posizione più esterna.
• Aprire la vite di serraggio (16b) della guida di arre-
sto mobile (16a) e spingere la guida di arresto mo-
bile (16a) verso l'esterno.
• Le guide di arresto mobili (16a) devo essere arre-
state davanti alla posizione più interna nella misura
in cui la distanza tra le guide di arresto (16a) e la
lama della sega (6) risulti al massimo 8 mm.
• Il lato destro delle guide di arresto mobili (16a),
deve trovarsi nella posizione interna.
• Controllare prima del taglio che non siano possibili
collisioni tra le guide di arresto (16a) e la lama della
sega (6).
• Allentare la vite di bloccaggio (22) e con l'impugna-
tura (1) inclinare la testa della macchina (4) a 45°,
verso sinistra.
• Posizionare la squadra a cappello a 45° (B) tra la
lama della sega (6) e il tavolo rotante (14).
• Allentare il dado di sicurezza (27a) e impostare la
vite di regolazione (27) fino a quando l'angolo tra la
lama della sega (6) e il tavolo rotante (14) è di 45°.
• Stringere di nuovo il dado di sicurezza (27a).
• Controllare infine la posizione dell'indicatore di an-
golo. Se necessario, allentare l'indicatore (19) con
un cacciavite a croce, portarlo in posizione 45° della
squadra graduata (18) e stringere nuovamente la
vite di fermo.
8.6 Taglio obliquo tra 0° e 45° e piano girevole a 0°
(Fig. 1/2/11)
Con la sega per troncature si possono eseguire tagli
obliqui verso sinistra tra 0° e 45° rispetto alla superfi-
cie di lavoro.
Attenzione! Il lato sinistro delle guide di arresto mobili
(16a), in caso di tagli obliqui (testa della sega inclina-
ta), deve essere fissato nella posizione più esterna.
• Aprire la vite di serraggio (16b) della guida di arre-
sto mobile (16a) e spingere la guida di arresto mo-
bile (16a) verso l'esterno.
• Le guide di arresto mobili (16a) devo essere arre-
state davanti alla posizione più interna nella misura
in cui la distanza tra le guide di arresto (16a) e la
lama della sega (6) risulti al massimo 8 mm.
• l lato destro delle guide di arresto mobili (16a),
deve trovarsi nella posizione interna.
60 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Controllare prima del taglio che non siano possibili
collisioni tra le guide di arresto (16a) e la lama della
sega (6).
• Serrate di nuovo la vite di arresto (16b).
• Portare la testa della macchina (4) nella posizione
superiore.
• Fissare il tavolo rotante (14) in posizione 0°.
• Allentare la vite di bloccaggio (22) e con l'impugna-
tura (1) inclinare la testa della macchina (4) verso
sinistra fintanto l'indicatore (19) non indica l'angola-
zione desiderata sulla squadra (18).
• Stringere nuovamente la vite di bloccaggio (22).
• Eseguire il taglio come descritto al punto 8.3.
8.7 Taglio obliquo tra 0° e 45° e piano girevole tra
0° e 45° (Fig. 2/4/12)
Con la sega per troncature si possono eseguire tagli
obliqui verso sinistra tra 0° e 45° rispetto alla super-
ficie di lavoro e contemporaneamente tra 0° e 45° a
destra e a sinistra rispetto alla barra di guida (taglio
obliquo doppio).
Attenzione! Il lato sinistro delle guide di arresto mo-
bili (16a), in caso di tagli obliqui (testa della sega incli-
nata), deve essere fissato nella posizione più esterna.
• Aprire la vite di serraggio (16b) della guida di arre-
sto mobile (16a) e spingere la guida di arresto mo-
bile (16a) verso l'esterno.
• Le guide di arresto mobili (16a) devo essere arre-
state davanti alla posizione più interna nella misura
in cui la distanza tra le guide di arresto (16a) e la
lama della sega (6) risulti al massimo 8 mm.
• Controllare prima del taglio che non siano possibili colli-
sioni tra le guide di arresto (16a) e la lama della sega (6).
• Serrate di nuovo la vite di arresto (16b).
• Portare la testa della macchina (4) nella posizione
superiore.
• Allentare il tavolo rotante (14) rilasciando la leva
manuale (11).
• Con l'impugnatura (11) regolare il tavolo rotante
(14) sull'angolo desiderato (vedi a questo proposito
anche il punto 8.4).
• Stringere nuovamente la leva manuale (11) per fis-
sare il tavolo rotante.
• Allentare la vite di bloccaggio (22).
• Con l'impugnatura (1) inclinare la testa della mac-
china (4) verso sinistra fintanto l'indicatore (19) non
indica l'angolazione desiderata sulla squadra (18)
(vedi a questo proposito anche il punto 8.6).
• Stringere nuovamente la vite di bloccaggio (22).
• Eseguire il taglio come descritto al punto 8.3.
8.8 Limitazione della profondità di taglio (Fig. 3/13)
• Con la vite (24) si può regolare in continuo la pro-
fondità di taglio. A tal fine allentate il dado zigrinato
(24a) sulla vite (24).Regolate la lama sulla profon-
dità di taglio desiderata avvitando o svitando la vite
(24). Serrate poi di nuovo il dado zigrinato (24a)
sulla vite (24).
