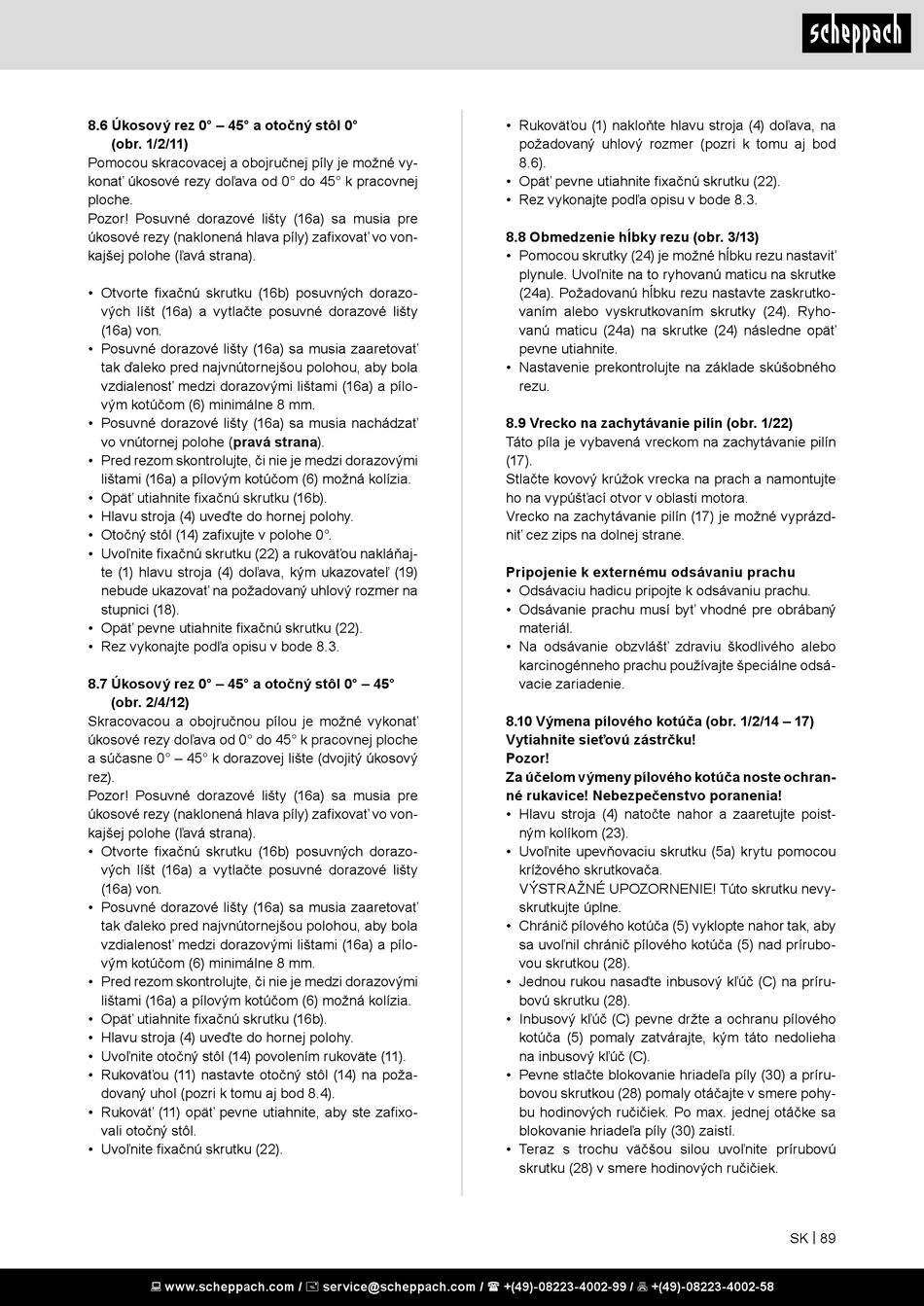

8.6 Úkosový rez 0° – 45° a otočný stôl 0°
(obr. 1/2/11)
Pomocou skracovacej a obojručnej píly je možné vy-
konať úkosové rezy doľava od 0° do 45° k pracovnej
ploche.
Pozor! Posuvné dorazové lišty (16a) sa musia pre
úkosové rezy (naklonená hlava píly) zafixovať vo von-
kajšej polohe (ľavá strana).
• Otvorte fixačnú skrutku (16b) posuvných dorazo-
vých líšt (16a) a vytlačte posuvné dorazové lišty
(16a) von.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak ďaleko pred najvnútornejšou polohou, aby bola
vzdialenosť medzi dorazovými lištami (16a) a pílo-
vým kotúčom (6) minimálne 8 mm.
• Posuvné dorazové lišty (16a) sa musia nachádzať
vo vnútornej polohe (pravá strana).
• Pred rezom skontrolujte, či nie je medzi dorazovými
lištami (16a) a pílovým kotúčom (6) možná kolízia.
• Opäť utiahnite fixačnú skrutku (16b).
• Hlavu stroja (4) uveďte do hornej polohy.
• Otočný stôl (14) zafixujte v polohe 0°.
• Uvoľnite fixačnú skrutku (22) a rukoväťou nakláňaj-
te (1) hlavu stroja (4) doľava, kým ukazovateľ (19)
nebude ukazovať na požadovaný uhlový rozmer na
stupnici (18).
• Opäť pevne utiahnite fixačnú skrutku (22).
• Rez vykonajte podľa opisu v bode 8.3.
8.7 Úkosový rez 0° – 45° a otočný stôl 0° – 45°
(obr. 2/4/12)
Skracovacou a obojručnou pílou je možné vykonať
úkosové rezy doľava od 0° do 45° k pracovnej ploche
a súčasne 0° – 45° k dorazovej lište (dvojitý úkosový
rez).
Pozor! Posuvné dorazové lišty (16a) sa musia pre
úkosové rezy (naklonená hlava píly) zafixovať vo von-
kajšej polohe (ľavá strana).
• Otvorte fixačnú skrutku (16b) posuvných dorazo-
vých líšt (16a) a vytlačte posuvné dorazové lišty
(16a) von.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak ďaleko pred najvnútornejšou polohou, aby bola
vzdialenosť medzi dorazovými lištami (16a) a pílo-
vým kotúčom (6) minimálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovými
lištami (16a) a pílovým kotúčom (6) možná kolízia.
• Opäť utiahnite fixačnú skrutku (16b).
• Hlavu stroja (4) uveďte do hornej polohy.
• Uvoľnite otočný stôl (14) povolením rukoväte (11).
• Rukoväťou (11) nastavte otočný stôl (14) na poža-
dovaný uhol (pozri k tomu aj bod 8.4).
• Rukoväť (11) opäť pevne utiahnite, aby ste zafixo-
vali otočný stôl.
• Uvoľnite fixačnú skrutku (22).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Rukoväťou (1) nakloňte hlavu stroja (4) doľava, na
požadovaný uhlový rozmer (pozri k tomu aj bod
8.6).
• Opäť pevne utiahnite fixačnú skrutku (22).
• Rez vykonajte podľa opisu v bode 8.3.
8.8 Obmedzenie hĺbky rezu (obr. 3/13)
• Pomocou skrutky (24) je možné hĺbku rezu nastaviť
plynule. Uvoľnite na to ryhovanú maticu na skrutke
(24a). Požadovanú hĺbku rezu nastavte zaskrutko-
vaním alebo vyskrutkovaním skrutky (24). Ryho-
vanú maticu (24a) na skrutke (24) následne opäť
pevne utiahnite.
• Nastavenie prekontrolujte na základe skúšobného
rezu.
8.9 Vrecko na zachytávanie pilín (obr. 1/22)
Táto píla je vybavená vreckom na zachytávanie pilín
(17).
Stlačte kovový krúžok vrecka na prach a namontujte
ho na vypúšťací otvor v oblasti motora.
Vrecko na zachytávanie pilín (17) je možné vyprázd-
niť cez zips na dolnej strane.
Pripojenie k externému odsávaniu prachu
• Odsávaciu hadicu pripojte k odsávaniu prachu.
• Odsávanie prachu musí byť vhodné pre obrábaný
materiál.
• Na odsávanie obzvlášť zdraviu škodlivého alebo
karcinogénneho prachu používajte špeciálne odsá-
vacie zariadenie.
8.10 Výmena pílového kotúča (obr. 1/2/14 – 17)
Vytiahnite sieťovú zástrčku!
Pozor!
Za účelom výmeny pílového kotúča noste ochran-
né rukavice! Nebezpečenstvo poranenia!
• Hlavu stroja (4) natočte nahor a zaaretujte poist-
ným kolíkom (23).
• Uvoľnite upevňovaciu skrutku (5a) krytu pomocou
krížového skrutkovača.
VÝSTRAŽNÉ UPOZORNENIE! Túto skrutku nevy-
skrutkujte úplne.
• Chránič pílového kotúča (5) vyklopte nahor tak, aby
sa uvoľnil chránič pílového kotúča (5) nad prírubo-
vou skrutkou (28).
• Jednou rukou nasaďte inbusový kľúč (C) na príru-
bovú skrutku (28).
• Inbusový kľúč (C) pevne držte a ochranu pílového
kotúča (5) pomaly zatvárajte, kým táto nedolieha
na inbusový kľúč (C).
• Pevne stlačte blokovanie hriadeľa píly (30) a príru-
bovou skrutkou (28) pomaly otáčajte v smere pohy-
bu hodinových ručičiek. Po max. jednej otáčke sa
blokovanie hriadeľa píly (30) zaistí.
• Teraz s trochu väčšou silou uvoľnite prírubovú
skrutku (28) v smere hodinových ručičiek.
