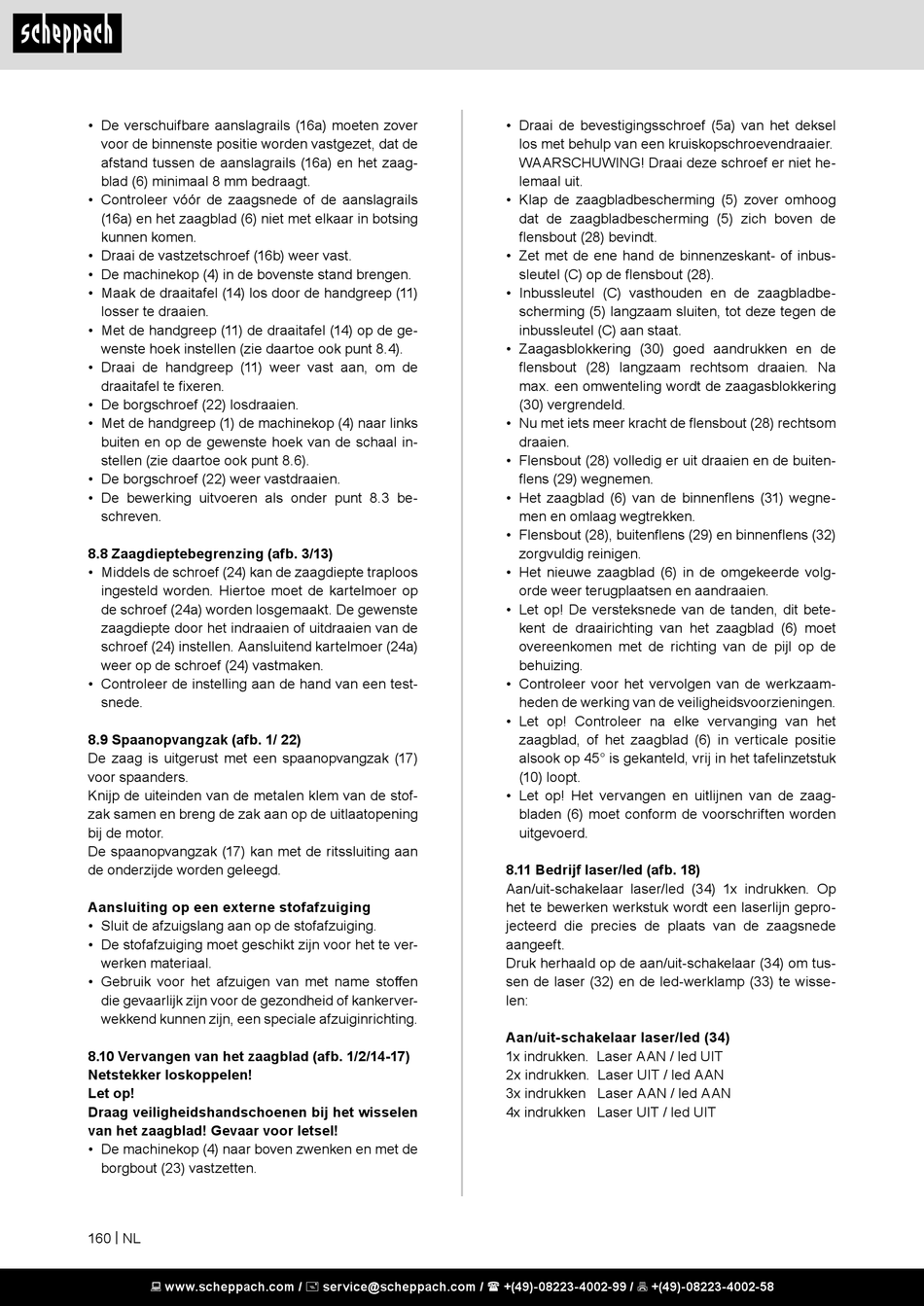

• De verschuifbare aanslagrails (16a) moeten zover
voor de binnenste positie worden vastgezet, dat de
afstand tussen de aanslagrails (16a) en het zaag-
blad (6) minimaal 8 mm bedraagt.
• Controleer vóór de zaagsnede of de aanslagrails
(16a) en het zaagblad (6) niet met elkaar in botsing
kunnen komen.
• Draai de vastzetschroef (16b) weer vast.
• De machinekop (4) in de bovenste stand brengen.
• Maak de draaitafel (14) los door de handgreep (11)
losser te draaien.
• Met de handgreep (11) de draaitafel (14) op de ge-
wenste hoek instellen (zie daartoe ook punt 8.4).
• Draai de handgreep (11) weer vast aan, om de
draaitafel te fixeren.
• De borgschroef (22) losdraaien.
• Met de handgreep (1) de machinekop (4) naar links
buiten en op de gewenste hoek van de schaal in-
stellen (zie daartoe ook punt 8.6).
• De borgschroef (22) weer vastdraaien.
• De bewerking uitvoeren als onder punt 8.3 be-
schreven.
8.8 Zaagdieptebegrenzing (afb. 3/13)
• Middels de schroef (24) kan de zaagdiepte traploos
ingesteld worden. Hiertoe moet de kartelmoer op
de schroef (24a) worden losgemaakt. De gewenste
zaagdiepte door het indraaien of uitdraaien van de
schroef (24) instellen. Aansluitend kartelmoer (24a)
weer op de schroef (24) vastmaken.
• Controleer de instelling aan de hand van een test-
snede.
8.9 Spaanopvangzak (afb. 1/ 22)
De zaag is uitgerust met een spaanopvangzak (17)
voor spaanders.
Knijp de uiteinden van de metalen klem van de stof-
zak samen en breng de zak aan op de uitlaatopening
bij de motor.
De spaanopvangzak (17) kan met de ritssluiting aan
de onderzijde worden geleegd.
Aansluiting op een externe stofafzuiging
• Sluit de afzuigslang aan op de stofafzuiging.
• De stofafzuiging moet geschikt zijn voor het te ver-
werken materiaal.
• Gebruik voor het afzuigen van met name stoffen
die gevaarlijk zijn voor de gezondheid of kankerver-
wekkend kunnen zijn, een speciale afzuiginrichting.
8.10 Vervangen van het zaagblad (afb. 1/2/14-17)
Netstekker loskoppelen!
Let op!
Draag veiligheidshandschoenen bij het wisselen
van het zaagblad! Gevaar voor letsel!
• De machinekop (4) naar boven zwenken en met de
borgbout (23) vastzetten.
160 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Draai de bevestigingsschroef (5a) van het deksel
los met behulp van een kruiskopschroevendraaier.
WAARSCHUWING! Draai deze schroef er niet he-
lemaal uit.
• Klap de zaagbladbescherming (5) zover omhoog
dat de zaagbladbescherming (5) zich boven de
flensbout (28) bevindt.
• Zet met de ene hand de binnenzeskant- of inbus-
sleutel (C) op de flensbout (28).
• Inbussleutel (C) vasthouden en de zaagbladbe-
scherming (5) langzaam sluiten, tot deze tegen de
inbussleutel (C) aan staat.
• Zaagasblokkering (30) goed aandrukken en de
flensbout (28) langzaam rechtsom draaien. Na
max. een omwenteling wordt de zaagasblokkering
(30) vergrendeld.
• Nu met iets meer kracht de flensbout (28) rechtsom
draaien.
• Flensbout (28) volledig er uit draaien en de buiten-
flens (29) wegnemen.
• Het zaagblad (6) van de binnenflens (31) wegne-
men en omlaag wegtrekken.
• Flensbout (28), buitenflens (29) en binnenflens (32)
zorgvuldig reinigen.
• Het nieuwe zaagblad (6) in de omgekeerde volg-
orde weer terugplaatsen en aandraaien.
• Let op! De versteksnede van de tanden, dit bete-
kent de draairichting van het zaagblad (6) moet
overeenkomen met de richting van de pijl op de
behuizing.
• Controleer voor het vervolgen van de werkzaam-
heden de werking van de veiligheidsvoorzieningen.
• Let op! Controleer na elke vervanging van het
zaagblad, of het zaagblad (6) in verticale positie
alsook op 45° is gekanteld, vrij in het tafelinzetstuk
(10) loopt.
• Let op! Het vervangen en uitlijnen van de zaag-
bladen (6) moet conform de voorschriften worden
uitgevoerd.
8.11 Bedrijf laser/led (afb. 18)
Aan/uit-schakelaar laser/led (34) 1x indrukken. Op
het te bewerken werkstuk wordt een laserlijn gepro-
jecteerd die precies de plaats van de zaagsnede
aangeeft.
Druk herhaald op de aan/uit-schakelaar (34) om tus-
sen de laser (32) en de led-werklamp (33) te wisse-
len:
Aan/uit-schakelaar laser/led (34)
1x indrukken. Laser AAN / led UIT
2x indrukken. Laser UIT / led AAN
3x indrukken Laser AAN / led AAN
4x indrukken Laser UIT / led UIT
