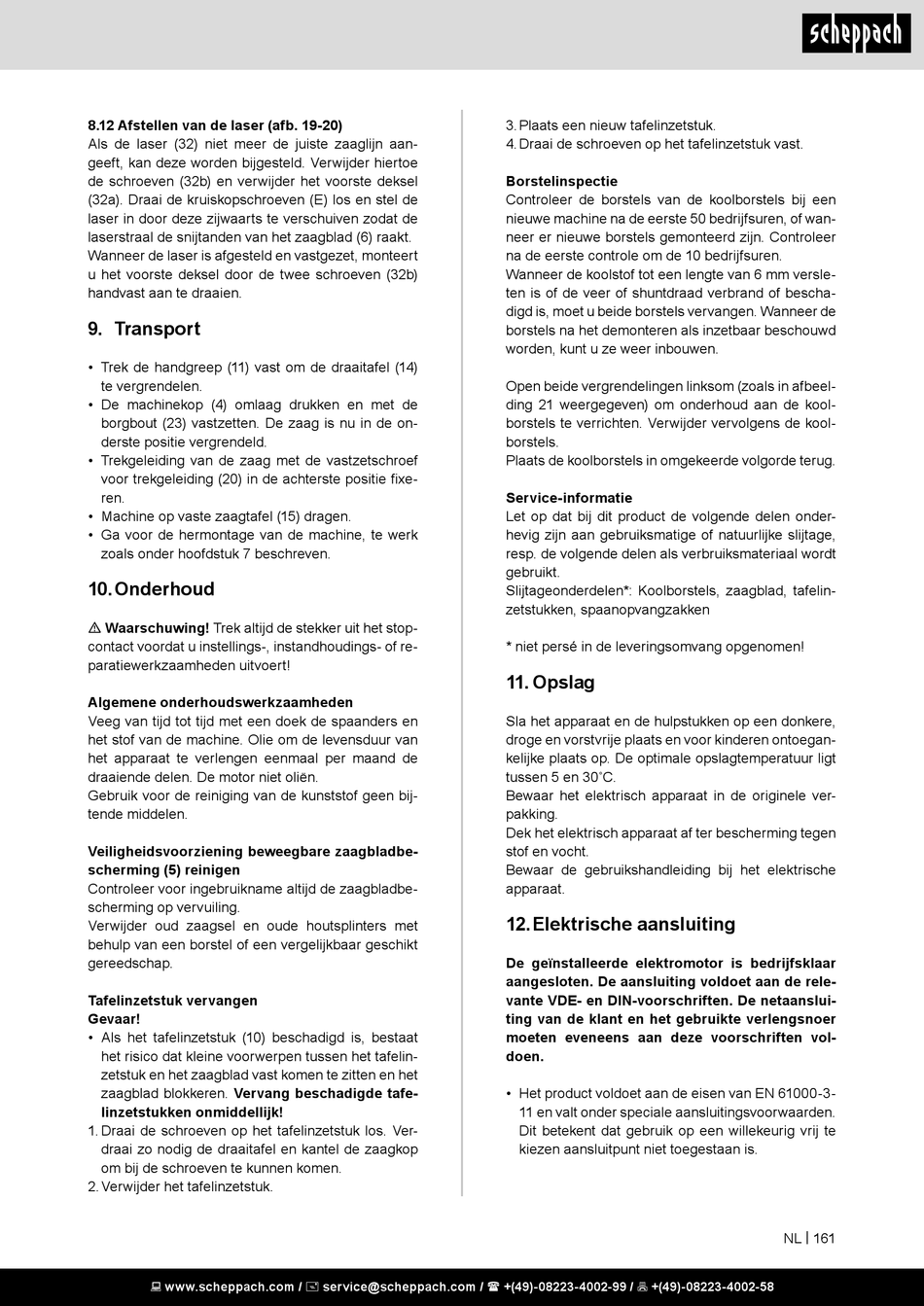

8.12 Afstellen van de laser (afb. 19-20)
Als de laser (32) niet meer de juiste zaaglijn aan-
geeft, kan deze worden bijgesteld. Verwijder hiertoe
de schroeven (32b) en verwijder het voorste deksel
(32a). Draai de kruiskopschroeven (E) los en stel de
laser in door deze zijwaarts te verschuiven zodat de
laserstraal de snijtanden van het zaagblad (6) raakt.
Wanneer de laser is afgesteld en vastgezet, monteert
u het voorste deksel door de twee schroeven (32b)
handvast aan te draaien.

9. Transport

• Trek de handgreep (11) vast om de draaitafel (14)
te vergrendelen.
• De machinekop (4) omlaag drukken en met de
borgbout (23) vastzetten. De zaag is nu in de on-
derste positie vergrendeld.
• Trekgeleiding van de zaag met de vastzetschroef
voor trekgeleiding (20) in de achterste positie fixe-
ren.
• Machine op vaste zaagtafel (15) dragen.
• Ga voor de hermontage van de machine, te werk
zoals onder hoofdstuk 7 beschreven.

10. Onderhoud

m Waarschuwing! Trek altijd de stekker uit het stop-
contact voordat u instellings-, instandhoudings- of re-
paratiewerkzaamheden uitvoert!
Algemene onderhoudswerkzaamheden
Veeg van tijd tot tijd met een doek de spaanders en
het stof van de machine. Olie om de levensduur van
het apparaat te verlengen eenmaal per maand de
draaiende delen. De motor niet oliën.
Gebruik voor de reiniging van de kunststof geen bij-
tende middelen.
Veiligheidsvoorziening beweegbare zaagbladbe-
scherming (5) reinigen
Controleer voor ingebruikname altijd de zaagbladbe-
scherming op vervuiling.
Verwijder oud zaagsel en oude houtsplinters met
behulp van een borstel of een vergelijkbaar geschikt
gereedschap.
Tafelinzetstuk vervangen
Gevaar!
• Als het tafelinzetstuk (10) beschadigd is, bestaat
het risico dat kleine voorwerpen tussen het tafelin-
zetstuk en het zaagblad vast komen te zitten en het
zaagblad blokkeren. Vervang beschadigde tafe-
linzetstukken onmiddellijk!
1. Draai de schroeven op het tafelinzetstuk los. Ver-
draai zo nodig de draaitafel en kantel de zaagkop
om bij de schroeven te kunnen komen.
2. Verwijder het tafelinzetstuk.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Plaats een nieuw tafelinzetstuk.
4. Draai de schroeven op het tafelinzetstuk vast.
Borstelinspectie
Controleer de borstels van de koolborstels bij een
nieuwe machine na de eerste 50 bedrijfsuren, of wan-
neer er nieuwe borstels gemonteerd zijn. Controleer
na de eerste controle om de 10 bedrijfsuren.
Wanneer de koolstof tot een lengte van 6 mm versle-
ten is of de veer of shuntdraad verbrand of bescha-
digd is, moet u beide borstels vervangen. Wanneer de
borstels na het demonteren als inzetbaar beschouwd
worden, kunt u ze weer inbouwen.
Open beide vergrendelingen linksom (zoals in afbeel-
ding 21 weergegeven) om onderhoud aan de kool-
borstels te verrichten. Verwijder vervolgens de kool-
borstels.
Plaats de koolborstels in omgekeerde volgorde terug.
Service-informatie
Let op dat bij dit product de volgende delen onder-
hevig zijn aan gebruiksmatige of natuurlijke slijtage,
resp. de volgende delen als verbruiksmateriaal wordt
gebruikt.
Slijtageonderdelen*: Koolborstels, zaagblad, tafelin-
zetstukken, spaanopvangzakken
* niet persé in de leveringsomvang opgenomen!

11. Opslag

Sla het apparaat en de hulpstukken op een donkere,
droge en vorstvrije plaats en voor kinderen ontoegan-
kelijke plaats op. De optimale opslagtemperatuur ligt
tussen 5 en 30˚C.
Bewaar het elektrisch apparaat in de originele ver-
pakking.
Dek het elektrisch apparaat af ter bescherming tegen
stof en vocht.
Bewaar de gebruikshandleiding bij het elektrische
apparaat.

12. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften. De netaanslui-
ting van de klant en het gebruikte verlengsnoer
moeten eveneens aan deze voorschriften vol-
doen.
• Het product voldoet aan de eisen van EN 61000-3-
11 en valt onder speciale aansluitingsvoorwaarden.
Dit betekent dat gebruik op een willekeurig vrij te
kiezen aansluitpunt niet toegestaan is.
NL | 161
