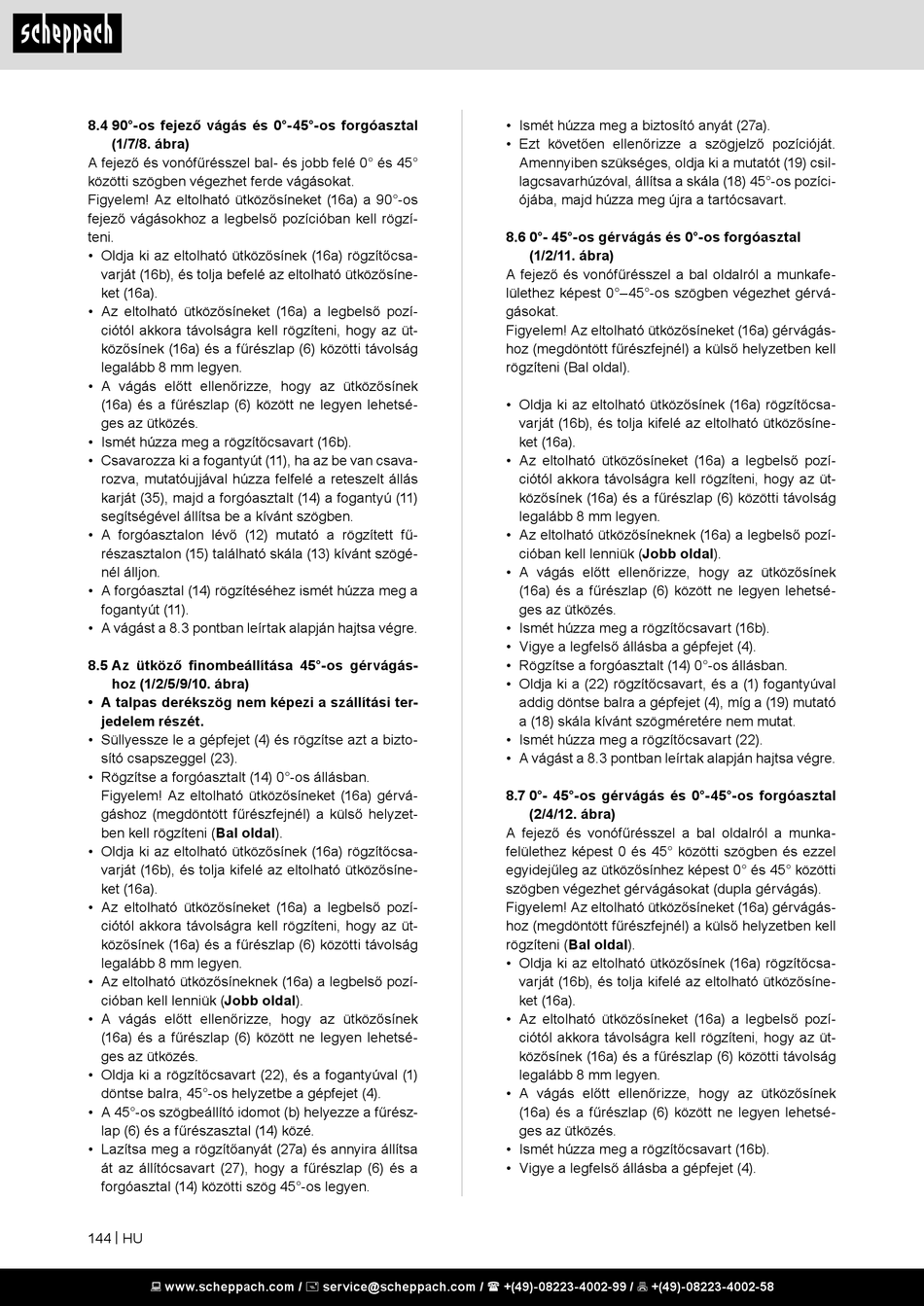

Scheppach HM216 Betriebsanleitung Seite 144

8.4 90°-os fejező vágás és 0°-45°-os forgóasztal
(1/7/8. ábra)
A fejező és vonófűrésszel bal- és jobb felé 0° és 45°
közötti szögben végezhet ferde vágásokat.
Figyelem! Az eltolható ütközősíneket (16a) a 90°-os
fejező vágásokhoz a legbelső pozícióban kell rögzí-
teni.
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja befelé az eltolható ütközősíne-
ket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Ismét húzza meg a rögzítőcsavart (16b).
• Csavarozza ki a fogantyút (11), ha az be van csava-
rozva, mutatóujjával húzza felfelé a reteszelt állás
karját (35), majd a forgóasztalt (14) a fogantyú (11)
segítségével állítsa be a kívánt szögben.
• A forgóasztalon lévő (12) mutató a rögzített fű-
részasztalon (15) található skála (13) kívánt szögé-
nél álljon.
• A forgóasztal (14) rögzítéséhez ismét húzza meg a
fogantyút (11).
• A vágást a 8.3 pontban leírtak alapján hajtsa végre.
8.5 Az ütköző finombeállítása 45°-os gérvágás-
hoz (1/2/5/9/10. ábra)
• A talpas derékszög nem képezi a szállítási ter-
jedelem részét.
• Süllyessze le a gépfejet (4) és rögzítse azt a bizto-
sító csapszeggel (23).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
Figyelem! Az eltolható ütközősíneket (16a) gérvá-
gáshoz (megdöntött fűrészfejnél) a külső helyzet-
ben kell rögzíteni (Bal oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja kifelé az eltolható ütközősíne-
ket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legalább 8 mm legyen.
• Az eltolható ütközősíneknek (16a) a legbelső pozí-
cióban kell lenniük (Jobb oldal).
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Oldja ki a rögzítőcsavart (22), és a fogantyúval (1)
döntse balra, 45°-os helyzetbe a gépfejet (4).
• A 45°-os szögbeállító idomot (b) helyezze a fűrész-
lap (6) és a fűrészasztal (14) közé.
• Lazítsa meg a rögzítőanyát (27a) és annyira állítsa
át az állítócsavart (27), hogy a fűrészlap (6) és a
forgóasztal (14) közötti szög 45°-os legyen.
144 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Ismét húzza meg a biztosító anyát (27a).
• Ezt követően ellenőrizze a szögjelző pozícióját.
Amennyiben szükséges, oldja ki a mutatót (19) csil-
lagcsavarhúzóval, állítsa a skála (18) 45°-os pozíci-
ójába, majd húzza meg újra a tartócsavart.
8.6 0°- 45°-os gérvágás és 0°-os forgóasztal
(1/2/11. ábra)
A fejező és vonófűrésszel a bal oldalról a munkafe-
lülethez képest 0°–45°-os szögben végezhet gérvá-
gásokat.
Figyelem! Az eltolható ütközősíneket (16a) gérvágás-
hoz (megdöntött fűrészfejnél) a külső helyzetben kell
rögzíteni (Bal oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja kifelé az eltolható ütközősíne-
ket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legalább 8 mm legyen.
• Az eltolható ütközősíneknek (16a) a legbelső pozí-
cióban kell lenniük (Jobb oldal).
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
• Oldja ki a (22) rögzítőcsavart, és a (1) fogantyúval
addig döntse balra a gépfejet (4), míg a (19) mutató
a (18) skála kívánt szögméretére nem mutat.
• Ismét húzza meg a rögzítőcsavart (22).
• A vágást a 8.3 pontban leírtak alapján hajtsa végre.
8.7 0°- 45°-os gérvágás és 0°-45°-os forgóasztal
(2/4/12. ábra)
A fejező és vonófűrésszel a bal oldalról a munka-
felülethez képest 0 és 45° közötti szögben és ezzel
egyidejűleg az ütközősínhez képest 0° és 45° közötti
szögben végezhet gérvágásokat (dupla gérvágás).
Figyelem! Az eltolható ütközősíneket (16a) gérvágás-
hoz (megdöntött fűrészfejnél) a külső helyzetben kell
rögzíteni (Bal oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja kifelé az eltolható ütközősíne-
ket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
