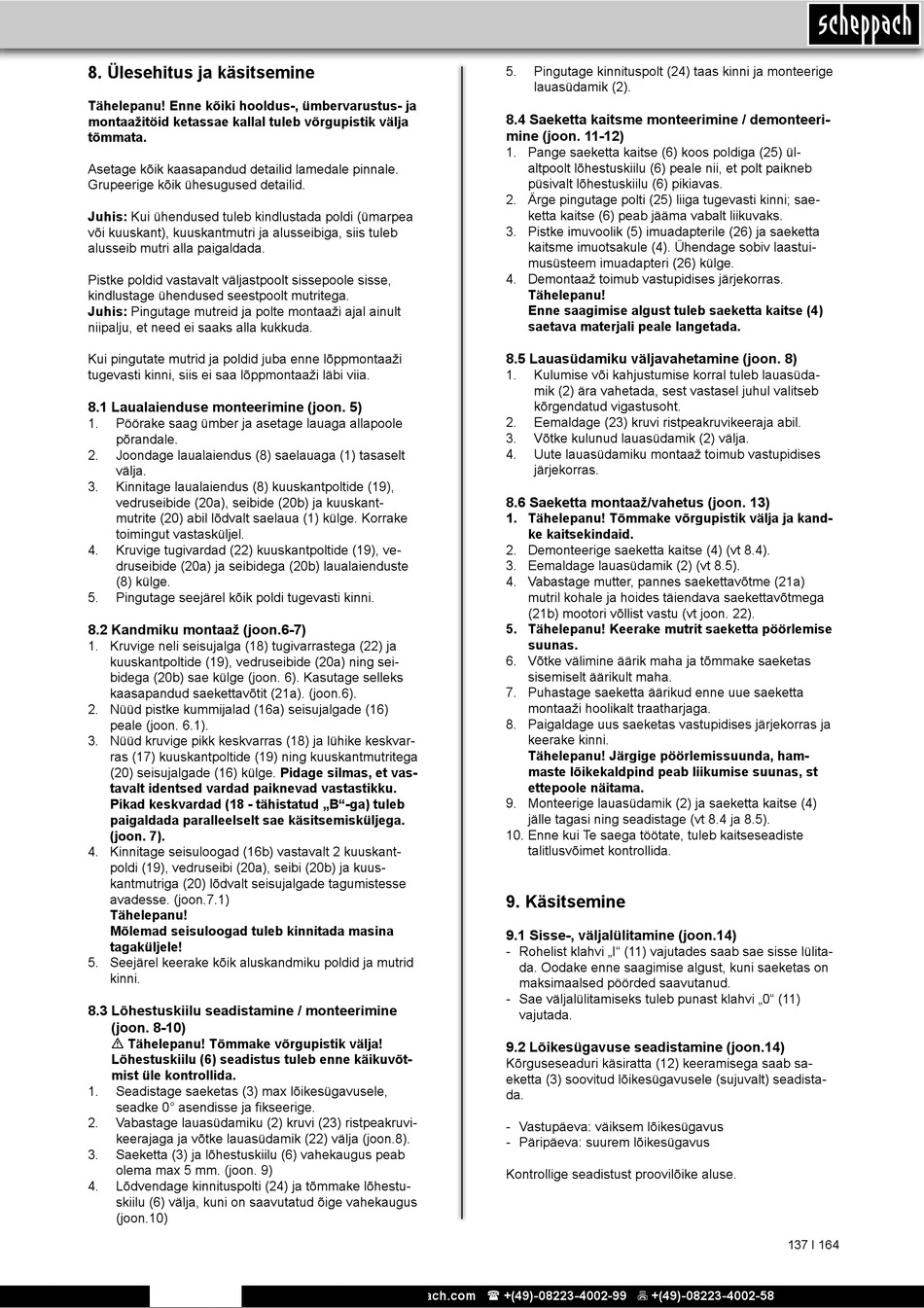

8. Ülesehitus ja käsitsemine
Tähelepanu! Enne kõiki hooldus-, ümbervarustus- ja
montaažitöid ketassae kallal tuleb võrgupistik välja
tõmmata.
Asetage kõik kaasapandud detailid lamedale pinnale.
Grupeerige kõik ühesugused detailid.
Juhis: Kui ühendused tuleb kindlustada poldi (ümarpea
või kuuskant), kuuskantmutri ja alusseibiga, siis tuleb
alusseib mutri alla paigaldada.
Pistke poldid vastavalt väljastpoolt sissepoole sisse,
kindlustage ühendused seestpoolt mutritega.
Juhis: Pingutage mutreid ja polte montaaži ajal ainult
niipalju, et need ei saaks alla kukkuda.
Kui pingutate mutrid ja poldid juba enne lõppmontaaži
tugevasti kinni, siis ei saa lõppmontaaži läbi viia.
8.1 Laualaienduse monteerimine (joon. 5)
1. Pöörake saag ümber ja asetage lauaga allapoole
põrandale.
2. Joondage laualaiendus (8) saelauaga (1) tasaselt
välja.
3. Kinnitage laualaiendus (8) kuuskantpoltide (19),
vedruseibide (20a), seibide (20b) ja kuuskant-
mutrite (20) abil lõdvalt saelaua (1) külge. Korrake
toimingut vastasküljel.
4. Kruvige tugivardad (22) kuuskantpoltide (19), ve-
druseibide (20a) ja seibidega (20b) laualaienduste
(8) külge.
5. Pingutage seejärel kõik poldi tugevasti kinni.
8.2 Kandmiku montaaž (joon.6-7)
1. Kruvige neli seisujalga (18) tugivarrastega (22) ja
kuuskantpoltide (19), vedruseibide (20a) ning sei-
bidega (20b) sae külge (joon. 6). Kasutage selleks
kaasapandud saekettavõtit (21a). (joon.6).
2. Nüüd pistke kummijalad (16a) seisujalgade (16)
peale (joon. 6.1).
3. Nüüd kruvige pikk keskvarras (18) ja lühike keskvar-
ras (17) kuuskantpoltide (19) ning kuuskantmutritega
(20) seisujalgade (16) külge. Pidage silmas, et vas-
tavalt identsed vardad paiknevad vastastikku.
Pikad keskvardad (18 - tähistatud „B"-ga) tuleb
paigaldada paralleelselt sae käsitsemisküljega.
(joon. 7).
4. Kinnitage seisuloogad (16b) vastavalt 2 kuuskant-
poldi (19), vedruseibi (20a), seibi (20b) ja kuus-
kantmutriga (20) lõdvalt seisujalgade tagumistesse
avadesse. (joon.7.1)
Tähelepanu!
Mõlemad seisuloogad tuleb kinnitada masina
tagaküljele!
5. Seejärel keerake kõik aluskandmiku poldid ja mutrid
kinni.
8.3 Lõhestuskiilu seadistamine / monteerimine
(joon. 8-10)
m Tähelepanu! Tõmmake võrgupistik välja!
Lõhestuskiilu (6) seadistus tuleb enne käikuvõt-
mist üle kontrollida.
1. Seadistage saeketas (3) max lõikesügavusele,
seadke 0° asendisse ja fikseerige.
2. Vabastage lauasüdamiku (2) kruvi (23) ristpeakruvi-
keerajaga ja võtke lauasüdamik (22) välja (joon.8).
3. Saeketta (3) ja lõhestuskiilu (6) vahekaugus peab
olema max 5 mm. (joon. 9)
4. Lõdvendage kinnituspolti (24) ja tõmmake lõhestu-
skiilu (6) välja, kuni on saavutatud õige vahekaugus
(joon.10)
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
5. Pingutage kinnituspolt (24) taas kinni ja monteerige
lauasüdamik (2).
8.4 Saeketta kaitsme monteerimine / demonteeri-
mine (joon. 11-12)
1. Pange saeketta kaitse (6) koos poldiga (25) ül-
altpoolt lõhestuskiilu (6) peale nii, et polt paikneb
püsivalt lõhestuskiilu (6) pikiavas.
2. Ärge pingutage polti (25) liiga tugevasti kinni; sae-
ketta kaitse (6) peab jääma vabalt liikuvaks.
3. Pistke imuvoolik (5) imuadapterile (26) ja saeketta
kaitsme imuotsakule (4). Ühendage sobiv laastui-
musüsteem imuadapteri (26) külge.
4. Demontaaž toimub vastupidises järjekorras.
Tähelepanu!
Enne saagimise algust tuleb saeketta kaitse (4)
saetava materjali peale langetada.
8.5 Lauasüdamiku väljavahetamine (joon. 8)
1. Kulumise või kahjustumise korral tuleb lauasüda-
mik (2) ära vahetada, sest vastasel juhul valitseb
kõrgendatud vigastusoht.
2. Eemaldage (23) kruvi ristpeakruvikeeraja abil.
3. Võtke kulunud lauasüdamik (2) välja.
4. Uute lauasüdamiku montaaž toimub vastupidises
järjekorras.
8.6 Saeketta montaaž/vahetus (joon. 13)
1. Tähelepanu! Tõmmake võrgupistik välja ja kand-
ke kaitsekindaid.
2. Demonteerige saeketta kaitse (4) (vt 8.4).
3. Eemaldage lauasüdamik (2) (vt 8.5).
4. Vabastage mutter, pannes saekettavõtme (21a)
mutril kohale ja hoides täiendava saekettavõtmega
(21b) mootori võllist vastu (vt joon. 22).
5. Tähelepanu! Keerake mutrit saeketta pöörlemise
suunas.
6. Võtke välimine äärik maha ja tõmmake saeketas
sisemiselt äärikult maha.
7. Puhastage saeketta äärikud enne uue saeketta
montaaži hoolikalt traatharjaga.
8. Paigaldage uus saeketas vastupidises järjekorras ja
keerake kinni.
Tähelepanu! Järgige pöörlemissuunda, ham-
maste lõikekaldpind peab liikumise suunas, st
ettepoole näitama.
9. Monteerige lauasüdamik (2) ja saeketta kaitse (4)
jälle tagasi ning seadistage (vt 8.4 ja 8.5).
10. Enne kui Te saega töötate, tuleb kaitseseadiste
talitlusvõimet kontrollida.
9. Käsitsemine
9.1 Sisse-, väljalülitamine (joon.14)
- Rohelist klahvi „I" (11) vajutades saab sae sisse lülita-
da. Oodake enne saagimise algust, kuni saeketas on
maksimaalsed pöörded saavutanud.
- Sae väljalülitamiseks tuleb punast klahvi „0" (11)
vajutada.
9.2 Lõikesügavuse seadistamine (joon.14)
Kõrguseseaduri käsiratta (12) keeramisega saab sa-
eketta (3) soovitud lõikesügavusele (sujuvalt) seadista-
da.
- Vastupäeva: väiksem lõikesügavus
- Päripäeva: suurem lõikesügavus
Kontrollige seadistust proovilõike aluse.
