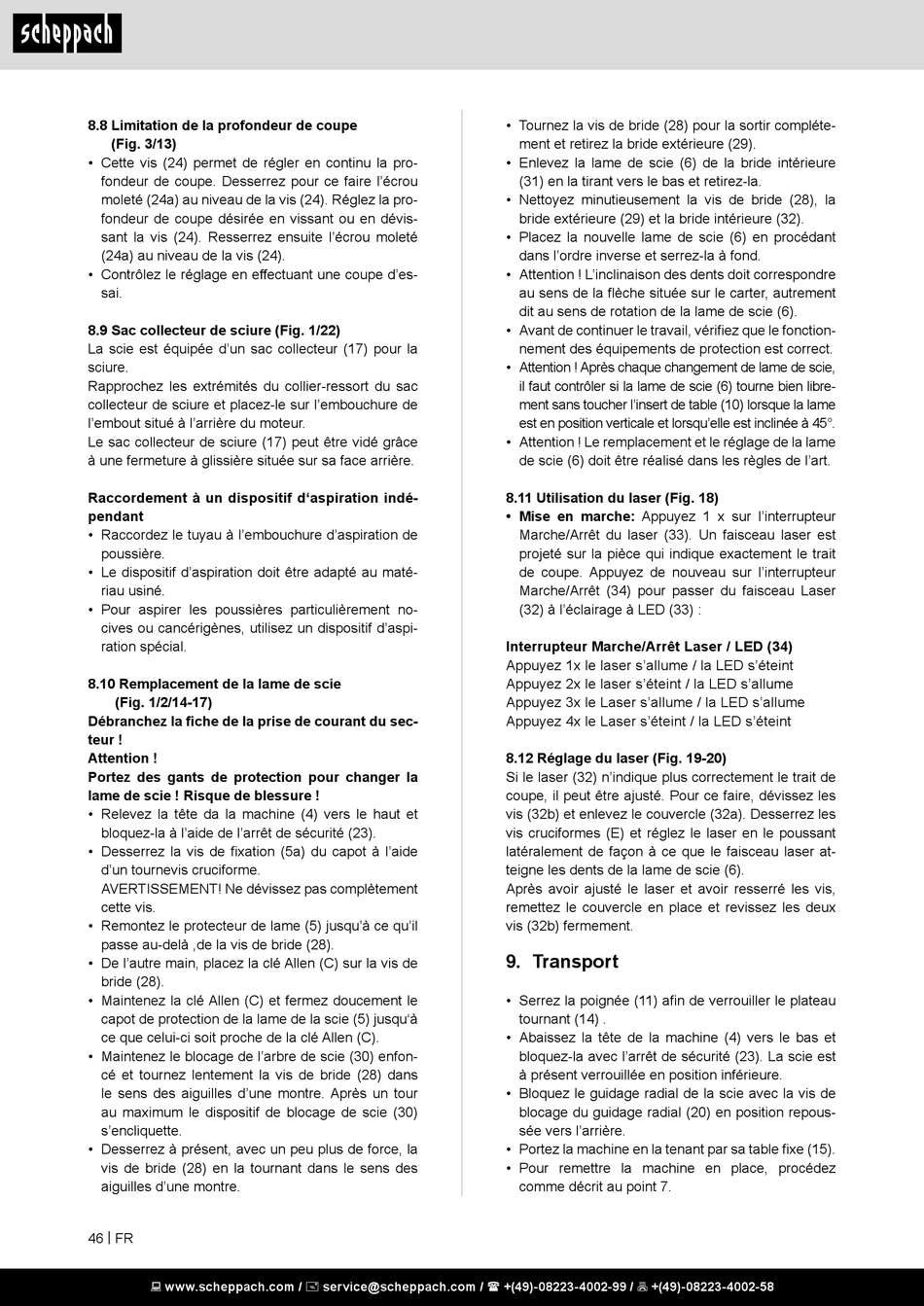

8.8 Limitation de la profondeur de coupe
(Fig. 3/13)
• Cette vis (24) permet de régler en continu la pro-
fondeur de coupe. Desserrez pour ce faire l'écrou
moleté (24a) au niveau de la vis (24). Réglez la pro-
fondeur de coupe désirée en vissant ou en dévis-
sant la vis (24). Resserrez ensuite l'écrou moleté
(24a) au niveau de la vis (24).
• Contrôlez le réglage en effectuant une coupe d'es-
sai.
8.9 Sac collecteur de sciure (Fig. 1/22)
La scie est équipée d'un sac collecteur (17) pour la
sciure.
Rapprochez les extrémités du collier-ressort du sac
collecteur de sciure et placez-le sur l'embouchure de
l'embout situé à l'arrière du moteur.
Le sac collecteur de sciure (17) peut être vidé grâce
à une fermeture à glissière située sur sa face arrière.
Raccordement à un dispositif d'aspiration indé-
pendant
• Raccordez le tuyau à l'embouchure d'aspiration de
poussière.
• Le dispositif d'aspiration doit être adapté au maté-
riau usiné.
• Pour aspirer les poussières particulièrement no-
cives ou cancérigènes, utilisez un dispositif d'aspi-
ration spécial.
8.10 Remplacement de la lame de scie
(Fig. 1/2/14-17)
Débranchez la fiche de la prise de courant du sec-
teur !
Attention !
Portez des gants de protection pour changer la
lame de scie ! Risque de blessure !
• Relevez la tête da la machine (4) vers le haut et
bloquez-la à l'aide de l'arrêt de sécurité (23).
• Desserrez la vis de fixation (5a) du capot à l'aide
d'un tournevis cruciforme.
AVERTISSEMENT! Ne dévissez pas complètement
cette vis.
• Remontez le protecteur de lame (5) jusqu'à ce qu'il
passe au-delà ,de la vis de bride (28).
• De l'autre main, placez la clé Allen (C) sur la vis de
bride (28).
• Maintenez la clé Allen (C) et fermez doucement le
capot de protection de la lame de la scie (5) jusqu'à
ce que celui-ci soit proche de la clé Allen (C).
• Maintenez le blocage de l'arbre de scie (30) enfon-
cé et tournez lentement la vis de bride (28) dans
le sens des aiguilles d'une montre. Après un tour
au maximum le dispositif de blocage de scie (30)
s'encliquette.
• Desserrez à présent, avec un peu plus de force, la
vis de bride (28) en la tournant dans le sens des
aiguilles d'une montre.
46 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Tournez la vis de bride (28) pour la sortir compléte-
ment et retirez la bride extérieure (29).
• Enlevez la lame de scie (6) de la bride intérieure
(31) en la tirant vers le bas et retirez-la.
• Nettoyez minutieusement la vis de bride (28), la
bride extérieure (29) et la bride intérieure (32).
• Placez la nouvelle lame de scie (6) en procédant
dans l'ordre inverse et serrez-la à fond.
• Attention ! L'inclinaison des dents doit correspondre
au sens de la flèche située sur le carter, autrement
dit au sens de rotation de la lame de scie (6).
• Avant de continuer le travail, vérifiez que le fonction-
nement des équipements de protection est correct.
• Attention ! Après chaque changement de lame de scie,
il faut contrôler si la lame de scie (6) tourne bien libre-
ment sans toucher l'insert de table (10) lorsque la lame
est en position verticale et lorsqu'elle est inclinée à 45°.
• Attention ! Le remplacement et le réglage de la lame
de scie (6) doit être réalisé dans les règles de l'art.
8.11 Utilisation du laser (Fig. 18)
• Mise en marche: Appuyez 1 x sur l'interrupteur
Marche/Arrêt du laser (33). Un faisceau laser est
projeté sur la pièce qui indique exactement le trait
de coupe. Appuyez de nouveau sur l'interrupteur
Marche/Arrêt (34) pour passer du faisceau Laser
(32) à l'éclairage à LED (33) :
Interrupteur Marche/Arrêt Laser / LED (34)
Appuyez 1x le laser s'allume / la LED s'éteint
Appuyez 2x le laser s'éteint / la LED s'allume
Appuyez 3x le Laser s'allume / la LED s'allume
Appuyez 4x le Laser s'éteint / la LED s'éteint
8.12 Réglage du laser (Fig. 19-20)
Si le laser (32) n'indique plus correctement le trait de
coupe, il peut être ajusté. Pour ce faire, dévissez les
vis (32b) et enlevez le couvercle (32a). Desserrez les
vis cruciformes (E) et réglez le laser en le poussant
latéralement de façon à ce que le faisceau laser at-
teigne les dents de la lame de scie (6).
Après avoir ajusté le laser et avoir resserré les vis,
remettez le couvercle en place et revissez les deux
vis (32b) fermement.

9. Transport

• Serrez la poignée (11) afin de verrouiller le plateau
tournant (14) .
• Abaissez la tête de la machine (4) vers le bas et
bloquez-la avec l'arrêt de sécurité (23). La scie est
à présent verrouillée en position inférieure.
• Bloquez le guidage radial de la scie avec la vis de
blocage du guidage radial (20) en position repous-
sée vers l'arrière.
• Portez la machine en la tenant par sa table fixe (15).
• Pour remettre la machine en place, procédez
comme décrit au point 7.
