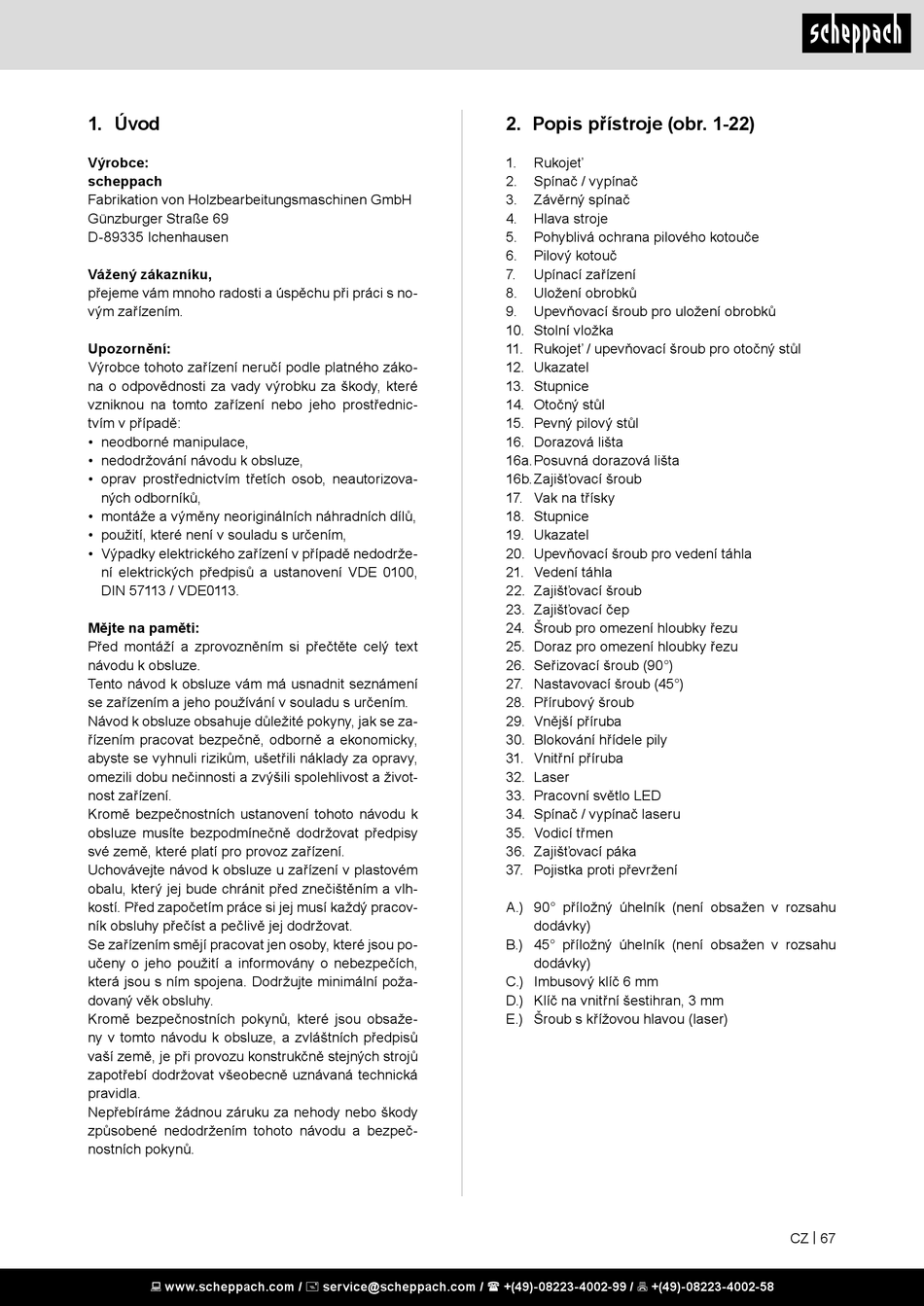

Úvod; Popis Přístroje - Scheppach HM216 Betriebsanleitung

1. Úvod
Výrobce:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazníku,
přejeme vám mnoho radosti a úspěchu při práci s no-
vým zařízením.
Upozornění:
Výrobce tohoto zařízení neručí podle platného záko-
na o odpovědnosti za vady výrobku za škody, které
vzniknou na tomto zařízení nebo jeho prostřednic-
tvím v případě:
• neodborné manipulace,
• nedodržování návodu k obsluze,
• oprav prostřednictvím třetích osob, neautorizova-
ných odborníků,
• montáže a výměny neoriginálních náhradních dílů,
• použití, které není v souladu s určením,
• Výpadky elektrického zařízení v případě nedodrže-
ní elektrických předpisů a ustanovení VDE 0100,
DIN 57113 / VDE0113.
Mějte na paměti:
Před montáží a zprovozněním si přečtěte celý text
návodu k obsluze.
Tento návod k obsluze vám má usnadnit seznámení
se zařízením a jeho používání v souladu s určením.
Návod k obsluze obsahuje důležité pokyny, jak se za-
řízením pracovat bezpečně, odborně a ekonomicky,
abyste se vyhnuli rizikům, ušetřili náklady za opravy,
omezili dobu nečinnosti a zvýšili spolehlivost a život-
nost zařízení.
Kromě bezpečnostních ustanovení tohoto návodu k
obsluze musíte bezpodmínečně dodržovat předpisy
své země, které platí pro provoz zařízení.
Uchovávejte návod k obsluze u zařízení v plastovém
obalu, který jej bude chránit před znečištěním a vlh-
kostí. Před započetím práce si jej musí každý pracov-
ník obsluhy přečíst a pečlivě jej dodržovat.
Se zařízením smějí pracovat jen osoby, které jsou po-
učeny o jeho použití a informovány o nebezpečích,
která jsou s ním spojena. Dodržujte minimální poža-
dovaný věk obsluhy.
Kromě bezpečnostních pokynů, které jsou obsaže-
ny v tomto návodu k obsluze, a zvláštních předpisů
vaší země, je při provozu konstrukčně stejných strojů
zapotřebí dodržovat všeobecně uznávaná technická
pravidla.
Nepřebíráme žádnou záruku za nehody nebo škody
způsobené nedodržením tohoto návodu a bezpeč-
nostních pokynů.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Popis přístroje (obr. 1-22)
1. Rukojeť
2. Spínač / vypínač
3. Závěrný spínač
4. Hlava stroje
5. Pohyblivá ochrana pilového kotouče
6. Pilový kotouč
7. Upínací zařízení
8. Uložení obrobků
9. Upevňovací šroub pro uložení obrobků
10. Stolní vložka
11. Rukojeť / upevňovací šroub pro otočný stůl
12. Ukazatel
13. Stupnice
14. Otočný stůl
15. Pevný pilový stůl
16. Dorazová lišta
16a. Posuvná dorazová lišta
16b. Zajišťovací šroub
17. Vak na třísky
18. Stupnice
19. Ukazatel
20. Upevňovací šroub pro vedení táhla
21. Vedení táhla
22. Zajišťovací šroub
23. Zajišťovací čep
24. Šroub pro omezení hloubky řezu
25. Doraz pro omezení hloubky řezu
26. Seřizovací šroub (90°)
27. Nastavovací šroub (45°)
28. Přírubový šroub
29. Vnější příruba
30. Blokování hřídele pily
31. Vnitřní příruba
32. Laser
33. Pracovní světlo LED
34. Spínač / vypínač laseru
35. Vodicí třmen
36. Zajišťovací páka
37. Pojistka proti převržení
A.) 90° příložný úhelník (není obsažen v rozsahu
dodávky)
B.) 45° příložný úhelník (není obsažen v rozsahu
dodávky)
C.) Imbusový klíč 6 mm
D.) Klíč na vnitřní šestihran, 3 mm
E.) Šroub s křížovou hlavou (laser)
