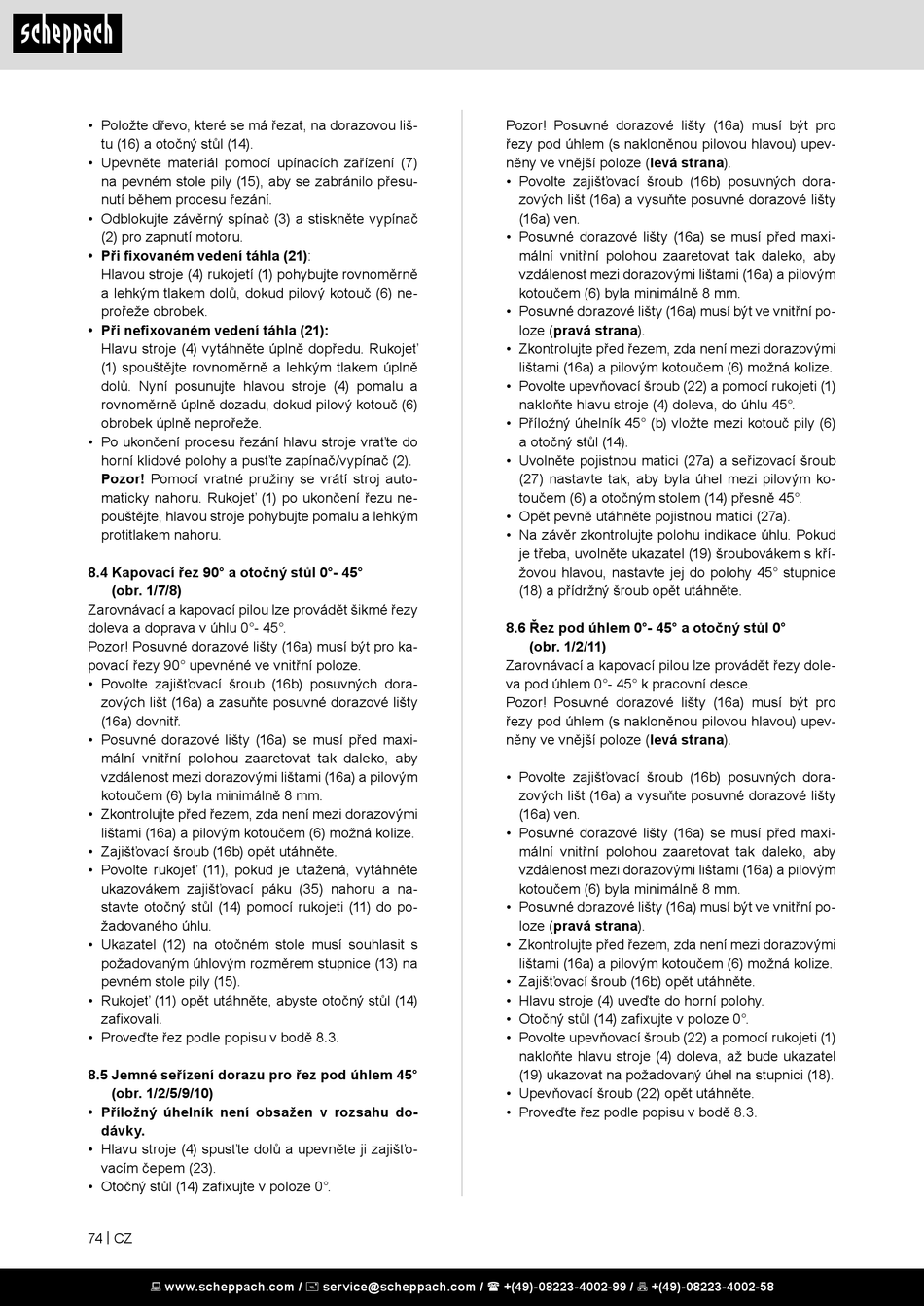

Scheppach HM216 Betriebsanleitung Seite 74

• Položte dřevo, které se má řezat, na dorazovou liš-
tu (16) a otočný stůl (14).
• Upevněte materiál pomocí upínacích zařízení (7)
na pevném stole pily (15), aby se zabránilo přesu-
nutí během procesu řezání.
• Odblokujte závěrný spínač (3) a stiskněte vypínač
(2) pro zapnutí motoru.
• Při fixovaném vedení táhla (21):
Hlavou stroje (4) rukojetí (1) pohybujte rovnoměrně
a lehkým tlakem dolů, dokud pilový kotouč (6) ne-
prořeže obrobek.
• Při nefixovaném vedení táhla (21):
Hlavu stroje (4) vytáhněte úplně dopředu. Rukojeť
(1) spouštějte rovnoměrně a lehkým tlakem úplně
dolů. Nyní posunujte hlavou stroje (4) pomalu a
rovnoměrně úplně dozadu, dokud pilový kotouč (6)
obrobek úplně neprořeže.
• Po ukončení procesu řezání hlavu stroje vraťte do
horní klidové polohy a pusťte zapínač/vypínač (2).
Pozor! Pomocí vratné pružiny se vrátí stroj auto-
maticky nahoru. Rukojeť (1) po ukončení řezu ne-
pouštějte, hlavou stroje pohybujte pomalu a lehkým
protitlakem nahoru.
8.4 Kapovací řez 90° a otočný stůl 0°- 45°
(obr. 1/7/8)
Zarovnávací a kapovací pilou lze provádět šikmé řezy
doleva a doprava v úhlu 0°- 45°.
Pozor! Posuvné dorazové lišty (16a) musí být pro ka-
povací řezy 90° upevněné ve vnitřní poloze.
• Povolte zajišťovací šroub (16b) posuvných dora-
zových lišt (16a) a zasuňte posuvné dorazové lišty
(16a) dovnitř.
• Posuvné dorazové lišty (16a) se musí před maxi-
mální vnitřní polohou zaaretovat tak daleko, aby
vzdálenost mezi dorazovými lištami (16a) a pilovým
kotoučem (6) byla minimálně 8 mm.
• Zkontrolujte před řezem, zda není mezi dorazovými
lištami (16a) a pilovým kotoučem (6) možná kolize.
• Zajišťovací šroub (16b) opět utáhněte.
• Povolte rukojeť (11), pokud je utažená, vytáhněte
ukazovákem zajišťovací páku (35) nahoru a na-
stavte otočný stůl (14) pomocí rukojeti (11) do po-
žadovaného úhlu.
• Ukazatel (12) na otočném stole musí souhlasit s
požadovaným úhlovým rozměrem stupnice (13) na
pevném stole pily (15).
• Rukojeť (11) opět utáhněte, abyste otočný stůl (14)
zafixovali.
• Proveďte řez podle popisu v bodě 8.3.
8.5 Jemné seřízení dorazu pro řez pod úhlem 45°
(obr. 1/2/5/9/10)
• Příložný úhelník není obsažen v rozsahu do-
dávky.
• Hlavu stroje (4) spusťte dolů a upevněte ji zajišťo-
vacím čepem (23).
• Otočný stůl (14) zafixujte v poloze 0°.
74 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Pozor! Posuvné dorazové lišty (16a) musí být pro
řezy pod úhlem (s nakloněnou pilovou hlavou) upev-
něny ve vnější poloze (levá strana).
• Povolte zajišťovací šroub (16b) posuvných dora-
zových lišt (16a) a vysuňte posuvné dorazové lišty
(16a) ven.
• Posuvné dorazové lišty (16a) se musí před maxi-
mální vnitřní polohou zaaretovat tak daleko, aby
vzdálenost mezi dorazovými lištami (16a) a pilovým
kotoučem (6) byla minimálně 8 mm.
• Posuvné dorazové lišty (16a) musí být ve vnitřní po-
loze (pravá strana).
• Zkontrolujte před řezem, zda není mezi dorazovými
lištami (16a) a pilovým kotoučem (6) možná kolize.
• Povolte upevňovací šroub (22) a pomocí rukojeti (1)
nakloňte hlavu stroje (4) doleva, do úhlu 45°.
• Příložný úhelník 45° (b) vložte mezi kotouč pily (6)
a otočný stůl (14).
• Uvolněte pojistnou matici (27a) a seřizovací šroub
(27) nastavte tak, aby byla úhel mezi pilovým ko-
toučem (6) a otočným stolem (14) přesně 45°.
• Opět pevně utáhněte pojistnou matici (27a).
• Na závěr zkontrolujte polohu indikace úhlu. Pokud
je třeba, uvolněte ukazatel (19) šroubovákem s kří-
žovou hlavou, nastavte jej do polohy 45° stupnice
(18) a přídržný šroub opět utáhněte.
8.6 Řez pod úhlem 0°- 45° a otočný stůl 0°
(obr. 1/2/11)
Zarovnávací a kapovací pilou lze provádět řezy dole-
va pod úhlem 0°- 45° k pracovní desce.
Pozor! Posuvné dorazové lišty (16a) musí být pro
řezy pod úhlem (s nakloněnou pilovou hlavou) upev-
něny ve vnější poloze (levá strana).
• Povolte zajišťovací šroub (16b) posuvných dora-
zových lišt (16a) a vysuňte posuvné dorazové lišty
(16a) ven.
• Posuvné dorazové lišty (16a) se musí před maxi-
mální vnitřní polohou zaaretovat tak daleko, aby
vzdálenost mezi dorazovými lištami (16a) a pilovým
kotoučem (6) byla minimálně 8 mm.
• Posuvné dorazové lišty (16a) musí být ve vnitřní po-
loze (pravá strana).
• Zkontrolujte před řezem, zda není mezi dorazovými
lištami (16a) a pilovým kotoučem (6) možná kolize.
• Zajišťovací šroub (16b) opět utáhněte.
• Hlavu stroje (4) uveďte do horní polohy.
• Otočný stůl (14) zafixujte v poloze 0°.
• Povolte upevňovací šroub (22) a pomocí rukojeti (1)
nakloňte hlavu stroje (4) doleva, až bude ukazatel
(19) ukazovat na požadovaný úhel na stupnici (18).
• Upevňovací šroub (22) opět utáhněte.
• Proveďte řez podle popisu v bodě 8.3.
