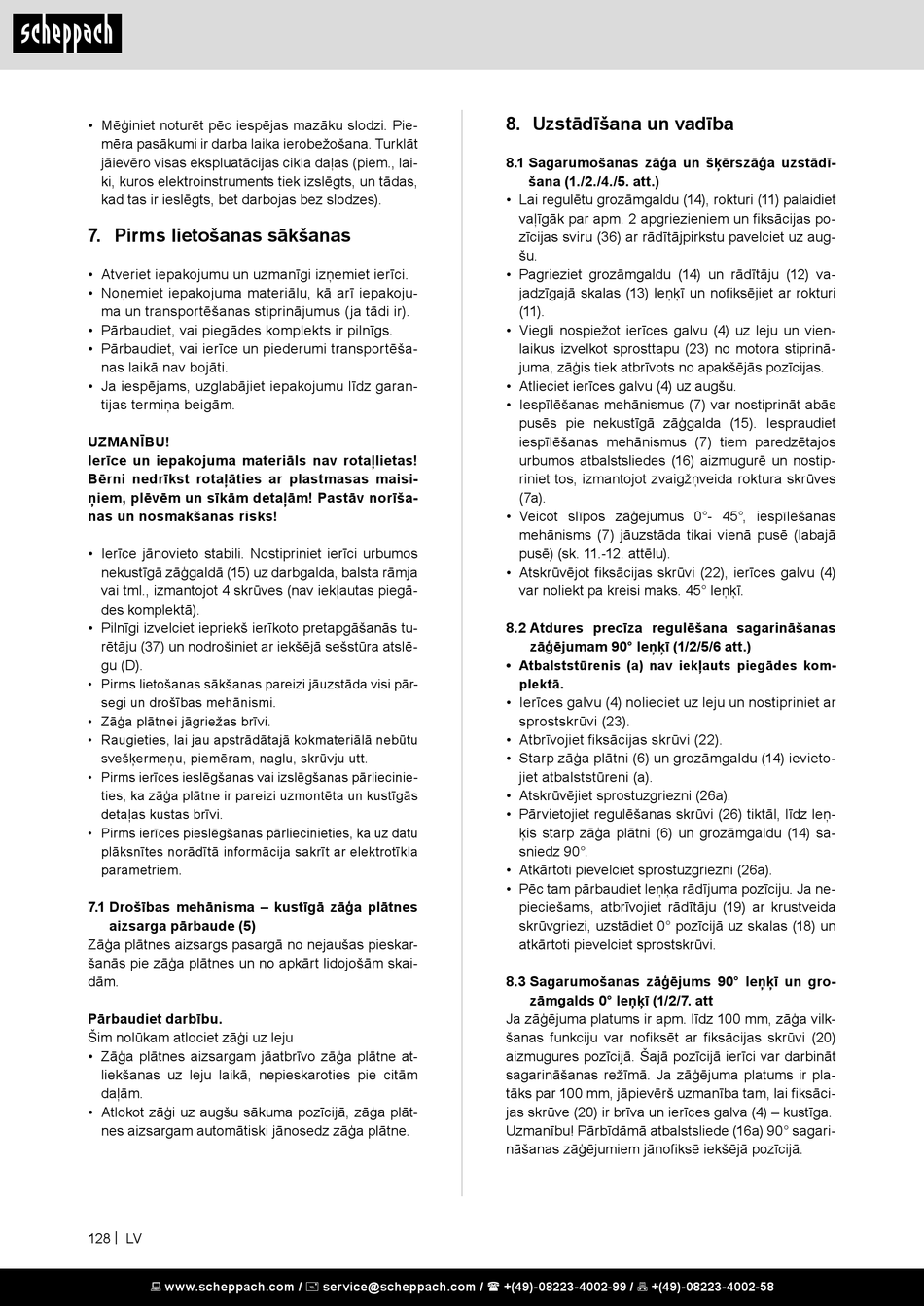

• Mēģiniet noturēt pēc iespējas mazāku slodzi. Pie-
mēra pasākumi ir darba laika ierobežošana. Turklāt
jāievēro visas ekspluatācijas cikla daļas (piem., lai-
ki, kuros elektroinstruments tiek izslēgts, un tādas,
kad tas ir ieslēgts, bet darbojas bez slodzes).
7. Pirms lietošanas sākšanas
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakoju-
ma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēša-
nas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garan-
tijas termiņa beigām.
UZMANĪBU!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastmasas maisi-
ņiem, plēvēm un sīkām detaļām! Pastāv norīša-
nas un nosmakšanas risks!
• Ierīce jānovieto stabili. Nostipriniet ierīci urbumos
nekustīgā zāģgaldā (15) uz darbgalda, balsta rāmja
vai tml., izmantojot 4 skrūves (nav iekļautas piegā-
des komplektā).
• Pilnīgi izvelciet iepriekš ierīkoto pretapgāšanās tu-
rētāju (37) un nodrošiniet ar iekšējā sešstūra atslē-
gu (D).
• Pirms lietošanas sākšanas pareizi jāuzstāda visi pār-
segi un drošības mehānismi.
• Zāģa plātnei jāgriežas brīvi.
• Raugieties, lai jau apstrādātajā kokmateriālā nebūtu
svešķermeņu, piemēram, naglu, skrūvju utt.
• Pirms ierīces ieslēgšanas vai izslēgšanas pārliecinie-
ties, ka zāģa plātne ir pareizi uzmontēta un kustīgās
detaļas kustas brīvi.
• Pirms ierīces pieslēgšanas pārliecinieties, ka uz datu
plāksnītes norādītā informācija sakrīt ar elektrotīkla
parametriem.
7.1 Drošības mehānisma – kustīgā zāģa plātnes
aizsarga pārbaude (5)
Zāģa plātnes aizsargs pasargā no nejaušas pieskar-
šanās pie zāģa plātnes un no apkārt lidojošām skai-
dām.
Pārbaudiet darbību.
Šim nolūkam atlociet zāģi uz leju
• Zāģa plātnes aizsargam jāatbrīvo zāģa plātne at-
liekšanas uz leju laikā, nepieskaroties pie citām
daļām.
• Atlokot zāģi uz augšu sākuma pozīcijā, zāģa plāt-
nes aizsargam automātiski jānosedz zāģa plātne.
128 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8. Uzstādīšana un vadība
8.1 Sagarumošanas zāģa un šķērszāģa uzstādī-
šana (1./2./4./5. att.)
• Lai regulētu grozāmgaldu (14), rokturi (11) palaidiet
vaļīgāk par apm. 2 apgriezieniem un fiksācijas po-
zīcijas sviru (36) ar rādītājpirkstu pavelciet uz aug-
šu.
• Pagrieziet grozāmgaldu (14) un rādītāju (12) va-
jadzīgajā skalas (13) leņķī un nofiksējiet ar rokturi
(11).
• Viegli nospiežot ierīces galvu (4) uz leju un vien-
laikus izvelkot sprosttapu (23) no motora stiprinā-
juma, zāģis tiek atbrīvots no apakšējās pozīcijas.
• Atlieciet ierīces galvu (4) uz augšu.
• Iespīlēšanas mehānismus (7) var nostiprināt abās
pusēs pie nekustīgā zāģgalda (15). Iespraudiet
iespīlēšanas mehānismus (7) tiem paredzētajos
urbumos atbalstsliedes (16) aizmugurē un nostip-
riniet tos, izmantojot zvaigžņveida roktura skrūves
(7a).
• Veicot slīpos zāģējumus 0°- 45°, iespīlēšanas
mehānisms (7) jāuzstāda tikai vienā pusē (labajā
pusē) (sk. 11.-12. attēlu).
• Atskrūvējot fiksācijas skrūvi (22), ierīces galvu (4)
var noliekt pa kreisi maks. 45° leņķī.
8.2 Atdures precīza regulēšana sagarināšanas
zāģējumam 90° leņķī (1/2/5/6 att.)
• Atbalststūrenis (a) nav iekļauts piegādes kom-
plektā.
• Ierīces galvu (4) nolieciet uz leju un nostipriniet ar
sprostskrūvi (23).
• Atbrīvojiet fiksācijas skrūvi (22).
• Starp zāģa plātni (6) un grozāmgaldu (14) ievieto-
jiet atbalststūreni (a).
• Atskrūvējiet sprostuzgriezni (26a).
• Pārvietojiet regulēšanas skrūvi (26) tiktāl, līdz leņ-
ķis starp zāģa plātni (6) un grozāmgaldu (14) sa-
sniedz 90°.
• Atkārtoti pievelciet sprostuzgriezni (26a).
• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne-
pieciešams, atbrīvojiet rādītāju (19) ar krustveida
skrūvgriezi, uzstādiet 0° pozīcijā uz skalas (18) un
atkārtoti pievelciet sprostskrūvi.
8.3 Sagarumošanas zāģējums 90° leņķī un gro-
zāmgalds 0° leņķī (1/2/7. att
Ja zāģējuma platums ir apm. līdz 100 mm, zāģa vilk-
šanas funkciju var nofiksēt ar fiksācijas skrūvi (20)
aizmugures pozīcijā. Šajā pozīcijā ierīci var darbināt
sagarināšanas režīmā. Ja zāģējuma platums ir pla-
tāks par 100 mm, jāpievērš uzmanība tam, lai fiksāci-
jas skrūve (20) ir brīva un ierīces galva (4) – kustīga.
Uzmanību! Pārbīdāmā atbalstsliede (16a) 90° sagari-
nāšanas zāģējumiem jānofiksē iekšējā pozīcijā.
