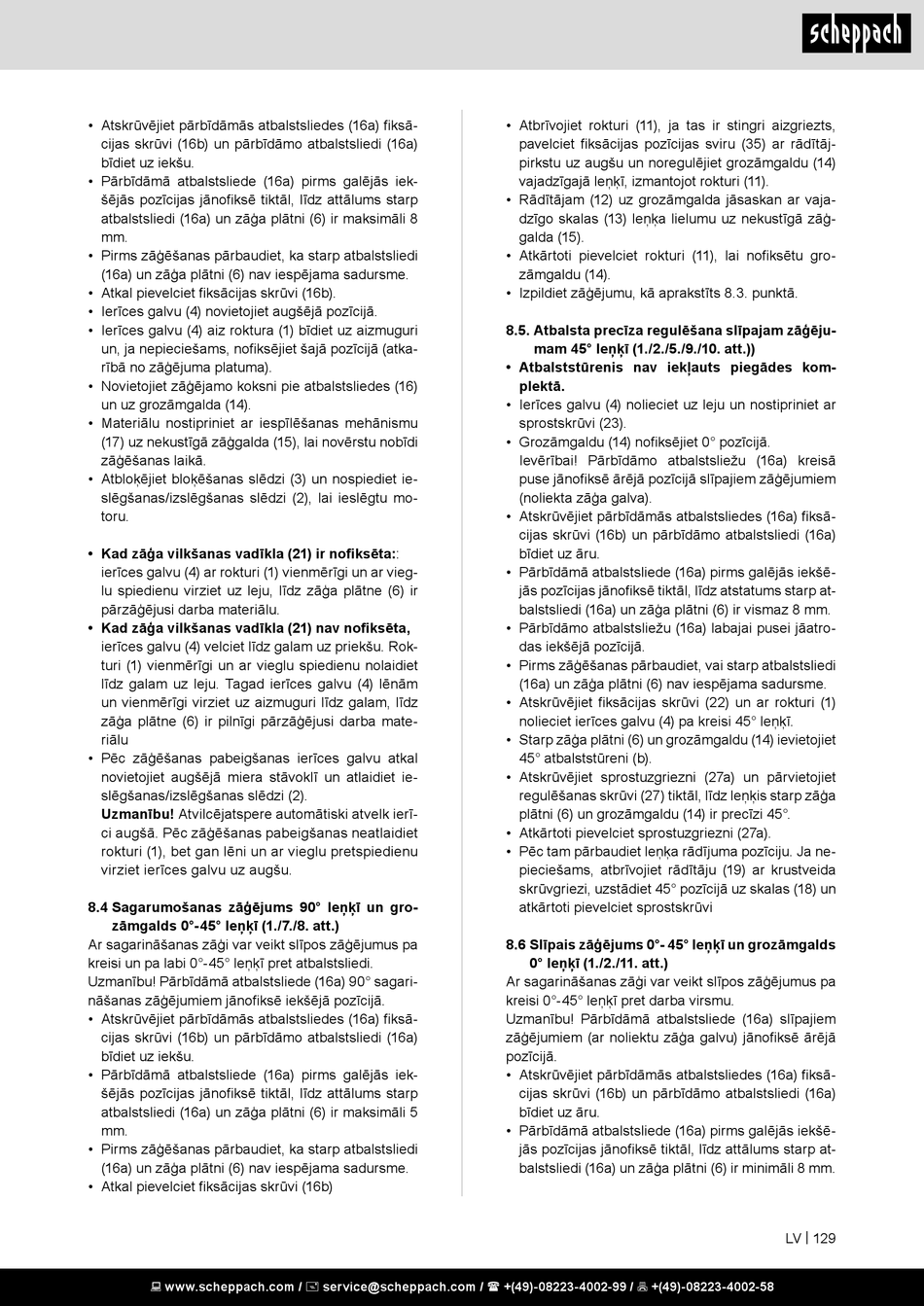

• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksā-
cijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a)
bīdiet uz iekšu.
• Pārbīdāmā atbalstsliede (16a) pirms galējās iek-
šējās pozīcijas jānofiksē tiktāl, līdz attālums starp
atbalstsliedi (16a) un zāģa plātni (6) ir maksimāli 8
mm.
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(16a) un zāģa plātni (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (16b).
• Ierīces galvu (4) novietojiet augšējā pozīcijā.
• Ierīces galvu (4) aiz roktura (1) bīdiet uz aizmuguri
un, ja nepieciešams, nofiksējiet šajā pozīcijā (atka-
rībā no zāģējuma platuma).
• Novietojiet zāģējamo koksni pie atbalstsliedes (16)
un uz grozāmgalda (14).
• Materiālu nostipriniet ar iespīlēšanas mehānismu
(17) uz nekustīgā zāģgalda (15), lai novērstu nobīdi
zāģēšanas laikā.
• Atbloķējiet bloķēšanas slēdzi (3) un nospiediet ie-
slēgšanas/izslēgšanas slēdzi (2), lai ieslēgtu mo-
toru.
• Kad zāģa vilkšanas vadīkla (21) ir nofiksēta::
ierīces galvu (4) ar rokturi (1) vienmērīgi un ar vieg-
lu spiedienu virziet uz leju, līdz zāģa plātne (6) ir
pārzāģējusi darba materiālu.
• Kad zāģa vilkšanas vadīkla (21) nav nofiksēta,
ierīces galvu (4) velciet līdz galam uz priekšu. Rok-
turi (1) vienmērīgi un ar vieglu spiedienu nolaidiet
līdz galam uz leju. Tagad ierīces galvu (4) lēnām
un vienmērīgi virziet uz aizmuguri līdz galam, līdz
zāģa plātne (6) ir pilnīgi pārzāģējusi darba mate-
riālu
• Pēc zāģēšanas pabeigšanas ierīces galvu atkal
novietojiet augšējā miera stāvoklī un atlaidiet ie-
slēgšanas/izslēgšanas slēdzi (2).
Uzmanību! Atvilcējatspere automātiski atvelk ierī-
ci augšā. Pēc zāģēšanas pabeigšanas neatlaidiet
rokturi (1), bet gan lēni un ar vieglu pretspiedienu
virziet ierīces galvu uz augšu.
8.4 Sagarumošanas zāģējums 90° leņķī un gro-
zāmgalds 0°-45° leņķī (1./7./8. att.)
Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa
kreisi un pa labi 0°-45° leņķī pret atbalstsliedi.
Uzmanību! Pārbīdāmā atbalstsliede (16a) 90° sagari-
nāšanas zāģējumiem jānofiksē iekšējā pozīcijā.
• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksā-
cijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a)
bīdiet uz iekšu.
• Pārbīdāmā atbalstsliede (16a) pirms galējās iek-
šējās pozīcijas jānofiksē tiktāl, līdz attālums starp
atbalstsliedi (16a) un zāģa plātni (6) ir maksimāli 5
mm.
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(16a) un zāģa plātni (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (16b)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Atbrīvojiet rokturi (11), ja tas ir stingri aizgriezts,
pavelciet fiksācijas pozīcijas sviru (35) ar rādītāj-
pirkstu uz augšu un noregulējiet grozāmgaldu (14)
vajadzīgajā leņķī, izmantojot rokturi (11).
• Rādītājam (12) uz grozāmgalda jāsaskan ar vaja-
dzīgo skalas (13) leņķa lielumu uz nekustīgā zāģ-
galda (15).
• Atkārtoti pievelciet rokturi (11), lai nofiksētu gro-
zāmgaldu (14).
• Izpildiet zāģējumu, kā aprakstīts 8.3. punktā.
8.5. Atbalsta precīza regulēšana slīpajam zāģēju-
mam 45° leņķī (1./2./5./9./10. att.))
• Atbalststūrenis nav iekļauts piegādes kom-
plektā.
• Ierīces galvu (4) nolieciet uz leju un nostipriniet ar
sprostskrūvi (23).
• Grozāmgaldu (14) nofiksējiet 0° pozīcijā.
Ievērībai! Pārbīdāmo atbalstsliežu (16a) kreisā
puse jānofiksē ārējā pozīcijā slīpajiem zāģējumiem
(noliekta zāģa galva).
• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksā-
cijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a)
bīdiet uz āru.
• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšē-
jās pozīcijas jānofiksē tiktāl, līdz atstatums starp at-
balstsliedi (16a) un zāģa plātni (6) ir vismaz 8 mm.
• Pārbīdāmo atbalstsliežu (16a) labajai pusei jāatro-
das iekšējā pozīcijā.
• Pirms zāģēšanas pārbaudiet, vai starp atbalstsliedi
(16a) un zāģa plātni (6) nav iespējama sadursme.
• Atskrūvējiet fiksācijas skrūvi (22) un ar rokturi (1)
nolieciet ierīces galvu (4) pa kreisi 45° leņķī.
• Starp zāģa plātni (6) un grozāmgaldu (14) ievietojiet
45° atbalststūreni (b).
• Atskrūvējiet sprostuzgriezni (27a) un pārvietojiet
regulēšanas skrūvi (27) tiktāl, līdz leņķis starp zāģa
plātni (6) un grozāmgaldu (14) ir precīzi 45°.
• Atkārtoti pievelciet sprostuzgriezni (27a).
• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne-
pieciešams, atbrīvojiet rādītāju (19) ar krustveida
skrūvgriezi, uzstādiet 45° pozīcijā uz skalas (18) un
atkārtoti pievelciet sprostskrūvi
8.6 Slīpais zāģējums 0°- 45° leņķī un grozāmgalds
0° leņķī (1./2./11. att.)
Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa
kreisi 0°-45° leņķī pret darba virsmu.
Uzmanību! Pārbīdāmā atbalstsliede (16a) slīpajiem
zāģējumiem (ar noliektu zāģa galvu) jānofiksē ārējā
pozīcijā.
• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksā-
cijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a)
bīdiet uz āru.
• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšē-
jās pozīcijas jānofiksē tiktāl, līdz attālums starp at-
balstsliedi (16a) un zāģa plātni (6) ir minimāli 8 mm.
