Witterungsgeführte Vorlauftemperaturregelung - Rotex RoCon mb Betriebsanleitung

Die Kühlkurve wird durch die vier folgenden Parameter fest-
gelegt:
1. [Start Kühlen A-Temp]
2. [Max Kühlen A-Temp]
3. [VL-Soll Start Kühlen]
4. [VL-Soll Max Kühlen]
Während der witterungsgeführten Vorlauftemperaturregelung
kann der Benutzer die Vorlauf-Solltemperatur durch den Para-
meter [Kühlsollwert Korr ] maximal um 5 K nach oben oder unten
verstellen. Nach unten ist die Temperatur durch den Parameter
[Min VL-Soll Kühlen] begrenzt.

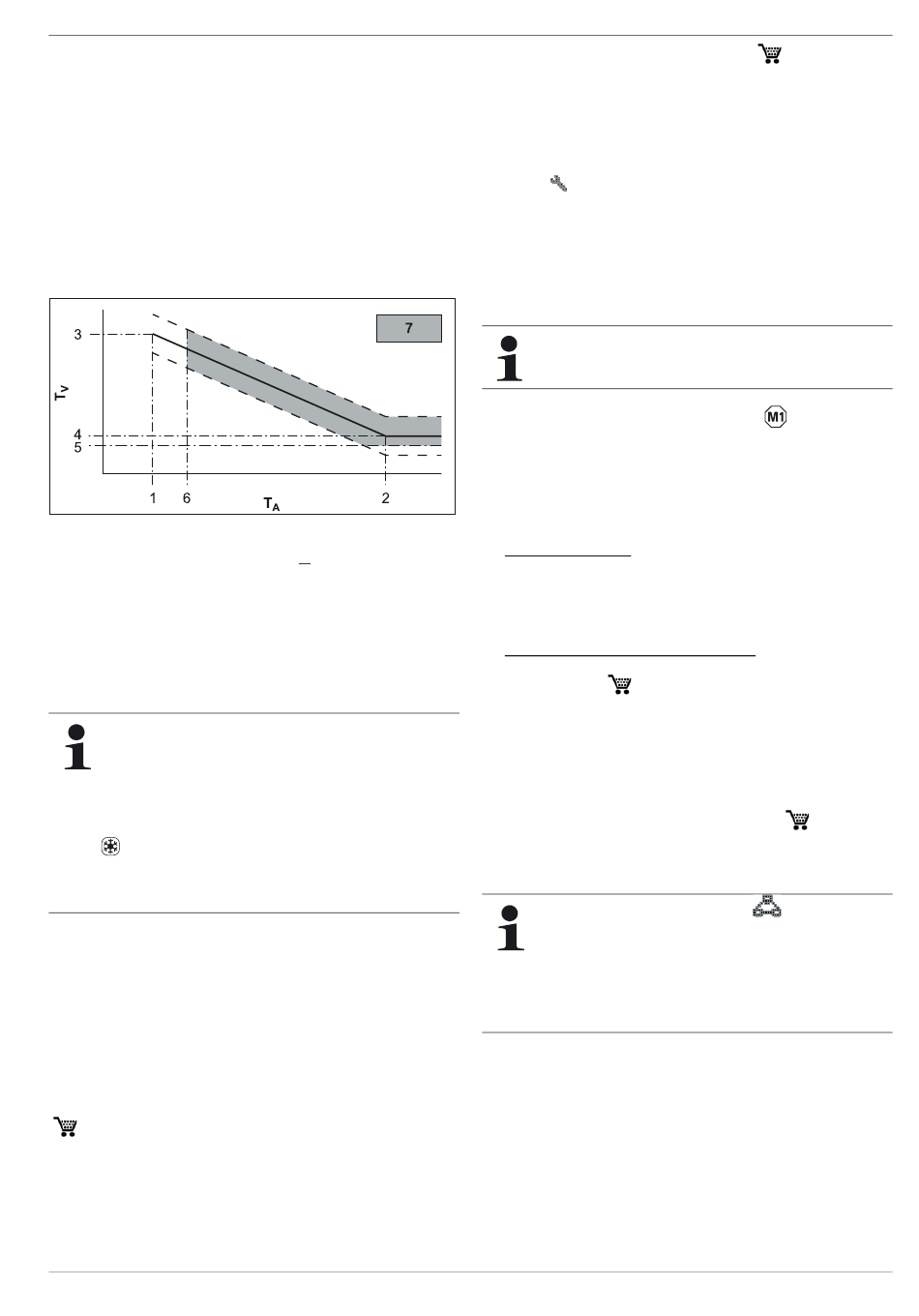

1 Parameter [Start Kühlen A-Temp]
2 Parameter [Max Kühlen A-Temp]
3 Parameter [VL-Soll Start Kühlen]
4 Parameter [VL-Soll Max Kühlen]
5 Parameter [Min VL-Soll Kühlen]
6 Raum-Solltemperatur
7 Kühlbetrieb möglich
Bild 3-16 Parameterabhängigkeit Kühlkurve
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kap. 6.2.3.
Sinkt die mittlere Außentemperatur bei aktiver Betriebs-
art "Kühlen" unter 4 °C, schaltet die Betriebsart auto-
matisch auf "Heizen" um.
Eine erneute automatische Umschaltung der Betriebsart auf
"Kühlen" erfolgt nur dann:
– wenn ein Raumthermostat am Steckeranschluss J16 (Küh-
len ) angeschlossen ist und
– der Schaltkontakt des Raumthermostats geschlossen ist
und
– die mittlere Außentemperatur wieder über 10 °C steigt.
3.6.4 Witterungsgeführte Vorlauftemperaturregelung
Wenn die witterungsgeführte Vorlauftemperaturregelung aktiv
ist, wird die Vorlauf-Solltemperatur (siehe Info-Parameter [T-WE
Soll], Kap. 6.10) automatisch, abhängig von der Außentempe-
ratur nach der eingestellten Heiz-/Kühlkurve bestimmt.
Im Auslieferungszustand ist diese Funktion aktiviert. Sie kann nur
mit Fachmanncode deaktiviert (Festwertregelung) oder wieder
aktiviert werden.
Mit dem optionalen Außentemperaturfühler RKRSCA1
( 14 10 39), welcher an der Nordseite des Gebäudes instal-
liert wird, kann die witterungsgeführte Vorlauftemperaturre-
gelung noch optimiert werden. Wenn kein RKRSCA1 installiert
ist, verwendet die Regelung RoCon mb den Wert der Außentem-
peratur, welcher am Wärmepumpenaußengerät gemessen wird.
FA ROTEX RoCon mb • 09/2018
T Außentemperatur
A
T Vorlauftemperatur
V
Kühlkurve
--- mögliche Parallelver-
schiebung der Kühl-
kurve
Ist zusätzlich die Raumstation (RoCon U1,
ROTEX HPSU monobloc compact angeschlossen, werden die
Vorlauf-Solltemperaturen witterungs- und raumtemperaturge-
führt (siehe Tab. 6-3 / Tab. 6-16, Parameter [Raumeinfluss]) ge-
regelt.
Die Aktivierung bzw. Deaktivierung dieser Funktion erfolgt über
den Parameter [HK Funktion] in der Drehschalterstellung "Konfi-
guration" in der Ebene "HZK Konfig".
– Parameter [HK Funktion] = 0: Witterungsgeführte Vorlauftem-
peraturregelung
– Parameter [HK Funktion] = 1: Regelung nach fester Vorlauf-
Solltemperatur
– Bei Heizbetrieb: Parameter [T-Vorlauf Tag] oder Parame-
ter [T-Vorlauf Nacht]
– Bei Kühlbetrieb: Parameter [T-VL Kühlen]
Die witterungsgeführte Vorlauftemperaturregelung hat
keinen Einfluss auf die Vorlauf-Solltemperatur bei einer
Anforderung des Warmwasserkreises.
Bei angeschlossenen Mischermodul
Die Einstellung der Heiz-/Kühlkurven und die Aktivierung der wit-
terungsgeführten Vorlauftemperaturregelung für den zugeord-
neten Heizkreis erfolgen in gleicher Weise, wie zuvor be-
schrieben.
Es besteht die Möglichkeit den zugeordneten Heizkreis zu
betreiben als
a) Mischererweiterung
Dem Mischermodul wird die Außentemperatur des an der
ROTEX HPSU monobloc compact angeschlossenen
Außentemperaturfühlers über den CAN-Bus übermittelt.
oder als
b) Mischererweiterung mit Zonenregelung
Am Mischermodul muss ein separater Außentemperaturfüh-
ler (RKRSCA1, 14 10 39) angeschlossen werden. Der
zugeordnete Heizkreis wird nach der für diese Zone relevan-
ten Außentemperatur geregelt.
Mit aktivierter Terminalfunktion kann das Mischermodul über das
Bedienteil RoCon B1 der ROTEX HPSU monobloc compact be-
dient und die Einstellungen für den zugeordneten Heizkreis vor-
genommen werden.
In Verbindung mit der Raumstation RoCon U1 (
kann das Mischermodul den zugeordneten Heizkreis auch völlig
selbstständig und unabhängig von der ROTEX HPSU monobloc
compact regeln.
Wird in der Drehschalterstellung
"n.A." angezeigt, ist der Bedieneinheit bisher keine gül-
tige Terminalkennung zugewiesen.
Sollte die Meldung "n.A." weiterhin angezeigt werden, kann es
erforderlich sein, dass die Gerätesoftware aktualisiert werden
muss, um die Terminalfunktion nutzen zu können. Wenden Sie
sich hierzu bitte an das ROTEX Service Team.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kap. 6.2.3 und 6.13.2.
3 x Bedienung
15 70 34) an die
15 70 34)
die Meldung
23
