3 x Bedienung
Die Kühlkurve wird durch die vier folgenden Parameter fest-
gelegt:
1. [Start Kühlen A-Temp]
2. [Max Kühlen A-Temp]
3. [VL-Soll Start Kühlen]
4. [VL-Soll Max Kühlen]
Während der witterungsgeführten Vorlauftemperaturregelung
kann der Benutzer die Vorlauf-Solltemperatur durch den Para-
meter [Kühlsollwert Korr ] maximal um 5 K nach oben oder unten
verstellen. Nach unten ist die Temperatur durch den Parameter
[Min VL-Soll Kühlen] begrenzt.
1 Parameter [Start Kühlen A-Temp]
2 Parameter [Max Kühlen A-Temp]
3 Parameter [VL-Soll Start Kühlen]
4 Parameter [VL-Soll Max Kühlen]
5 Parameter [Min VL-Soll Kühlen]
6 Raum-Solltemperatur
7 Kühlbetrieb möglich

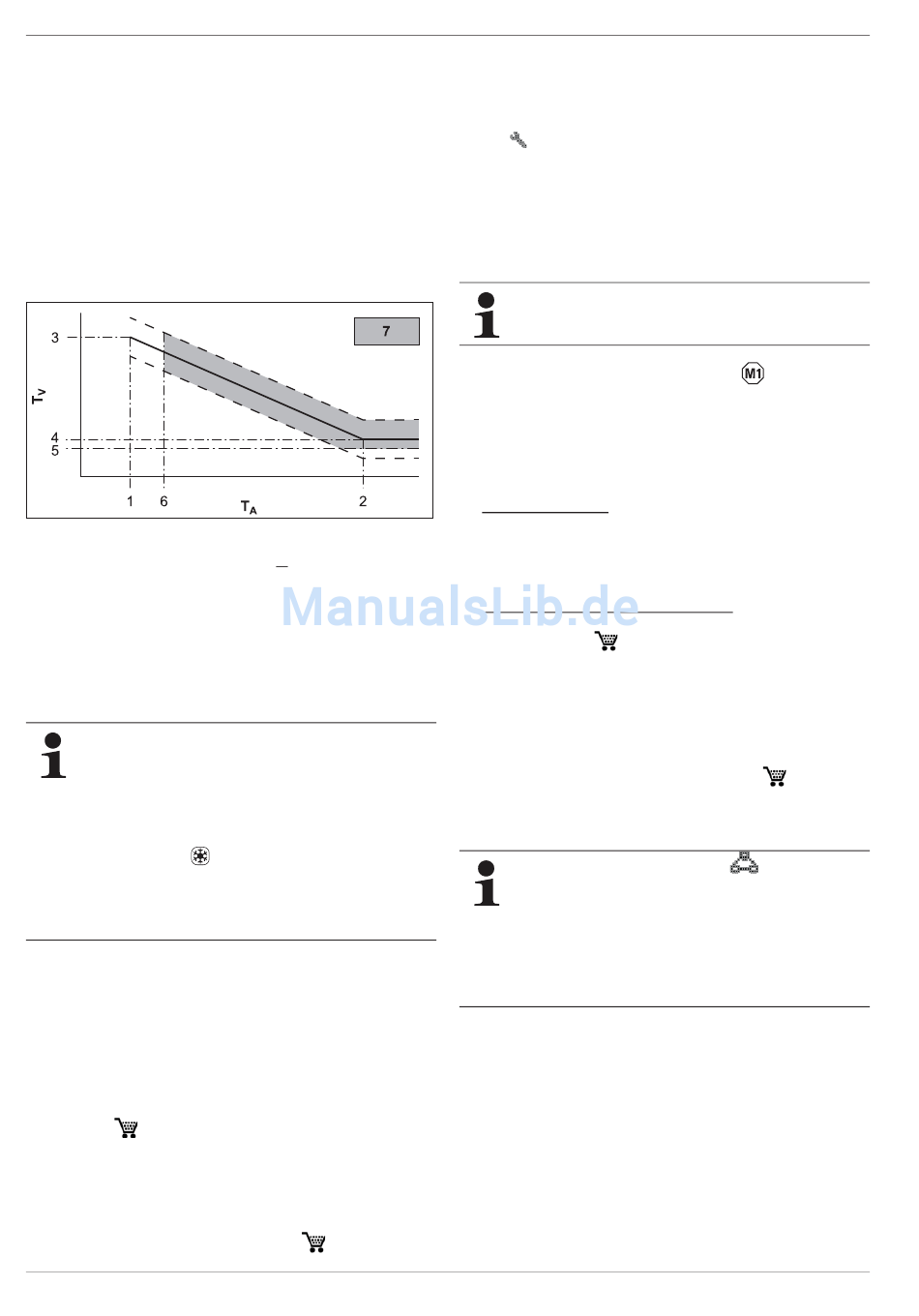

Bild 3-16 Parameterabhängigkeit Kühlkurve
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 6.2.3.
Sinkt die mittlere Außentemperatur bei aktiver Betriebs-
art "Kühlen" unter 4 °C, schaltet die Betriebsart auto-
matisch auf "Heizen" um.
Eine erneute automatische Umschaltung der Be-
triebsart auf "Kühlen" erfolgt nur dann:
– wenn ein Raumthermostat am Steckeranschluss
J16 (Kühlen
– der Schaltkontakt des Raumthermostats geschlos-
sen ist und
– die mittlere Außentemperatur wieder über 10 °C
steigt.
3.6.4 Witterungsgeführte Vorlauftemperaturregelung
Wenn die witterungsgeführte Vorlauftemperaturregelung aktiv
ist, wird die Vorlauf-Solltemperatur (siehe Info-Parameter [T-WE
Soll], Kapitel 6.10) automatisch, abhängig von der Außentempe-
ratur nach der eingestellten Heiz-/Kühlkurve bestimmt.
Im Auslieferungszustand ist diese Funktion aktiviert. Sie kann nur
mit Fachmanncode deaktiviert (Festwertregelung) oder wieder
aktiviert werden. Mit dem optionalen Außentemperaturfühler
RoCon OT1 ( 15 60 70), welcher an der Nordseite des Ge-
bäudes installiert wird, kann die witterungsgeführte Vorlauftem-
peraturregelung noch optimiert werden. Wenn kein RoCon OT1
installiert ist, verwendet die Regelung RoCon HP den Wert der
Außentemperatur, welcher am Wärmepumpenaußengerät ge-
messen wird.
Ist zusätzlich die Raumstation (RoCon U1,
24
T Außentemperatur
A
T Vorlauftemperatur
V
Kühlkurve
--- mögliche Parallelver-
schiebung der Kühl-
kurve
) angeschlossen ist und
15 70 34) an die
ROTEX HPSU compact angeschlossen, werden die Vorlauf-
Solltemperaturen witterungs- und raumtemperaturgeführt (siehe
Tab. 6-3 / Tab. 6-16, Parameter [Raumeinfluss]) geregelt. Die
Aktivierung bzw. Deaktivierung dieser Funktion erfolgt über den
Parameter [HK Funktion] in der Drehschalterstellung "Konfigu-
ration" in der Ebene "HZK Konfig".
– Parameter [HK Funktion] = 0: Witterungsgeführte Vorlauftem-
peraturregelung
– Parameter [HK Funktion] = 1: Regelung nach fester Vorlauf-
Solltemperatur
– Bei Heizbetrieb: Parameter [T-Vorlauf Tag] oder Parame-
ter [T-Vorlauf Nacht]
– Bei Kühlbetrieb: Parameter [T-VL Kühlen]
Die witterungsgeführte Vorlauftemperaturregelung hat
keinen Einfluss auf die Vorlauf-Solltemperatur bei einer
Anforderung des Warmwasserkreises.
Bei angeschlossenen Mischermodul
Die Einstellung der Heiz-/Kühlkurven und die Aktivierung der wit-
terungsgeführten Vorlauftemperaturregelung für den zugeord-
neten Heizkreis erfolgen in gleicher Weise, wie zuvor be-
schrieben.
Es besteht die Möglichkeit den zugeordneten Heizkreis zu
betreiben als
a) Mischererweiterung
Dem Mischermodul wird die Außentemperatur des an der
ROTEX HPSU compact angeschlossenen
Außentemperaturfühlers über den CAN-Bus übermittelt.
oder als
b) Mischererweiterung mit Zonenregelung
Am Mischermodul muss ein separater Außentemperaturfüh-
ler (RoCon OT1, 15 60 70) angeschlossen werden. Der
zugeordnete Heizkreis wird nach der für diese Zone relevan-
ten Außentemperatur geregelt.
Mit aktivierter Terminalfunktion kann das Mischermodul über das
Bedienteil RoCon B1 der ROTEX HPSU compact bedient und
die Einstellungen für den zugeordneten Heizkreis vorgenommen
werden.
In Verbindung mit der Raumstation RoCon U1 (
kann das Mischermodul den zugeordneten Heizkreis auch völlig
selbstständig und unabhängig von der ROTEX HPSU compact
regeln.
Wird in der Drehschalterstellung
"n. A." angezeigt, ist der Bedieneinheit bisher keine gül-
tige Terminalkennung zugewiesen.
Sollte die Meldung "n. A." weiterhin angezeigt werden,
kann es erforderlich sein, dass die Gerätesoftware ak-
tualisiert werden muss, um die Terminalfunktion nutzen
zu können. Wenden Sie sich hierzu bitte an das
ROTEX Service Team.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 6.2.3 und 6.13.2.

3.6.5 Frostschutzfunktion

Bei einer Außentemperatur unterhalb des Parameterwerts [T-
Frostschutz], wird die integrierte Heizungsumwälzpumpe einge-
schaltet, um ein Einfrieren der Heizungsanlage zu verhindern.
Außerdem werden auch die Vorlauf-, Speicher- und ange-
schlossene Raumtemperatursensoren ständig überwacht. Sinkt
an einem dieser Sensoren die gemessene Temperatur unter
7 °C (bei Raumtemperatur unter 5 °C), wird die Frostschutz-
funktion ebenfalls aktiviert.
15 70 34)
die Meldung
