Bedienung
3.1 Allgemeines
GEFAHR!
Durch Kontakt von Wasser mit elektrischen
Bauteilen kann es zu einem Stromschlag,
sowie zu lebensgefährlichen Verletzungen und
Verbrennungen kommen.
Die Anzeigen und die Tasten der Regelung
vor Einwirkung von Nässe schützen.
Zum Reinigen der Regelung ein trockenes
Baumwolltuch verwenden. Das Verwenden
von aggressiven Reinigungsmitteln und
anderen Flüssigkeiten kann zu Geräte-
schäden oder Stromschlag führen.
Maximale Energieausnutzung
Die effektivste Energienutzung erreicht die ROTEX
HPSU monobloc compact bei möglichst niedrigen
Rücklauf- und Warmwasser-Solltemperaturen.
Wird bei Vorlauf-Solltemperaturen über 50 °C ein externer
Wärmeerzeuger (z. B. der optionale Backup-Heater) zuge-
schaltet, kann sich (abhängig von der Außentemperatur) der
Wirkungsgrad (COP) der ROTEX HPSU monobloc compact
verschlechtern.

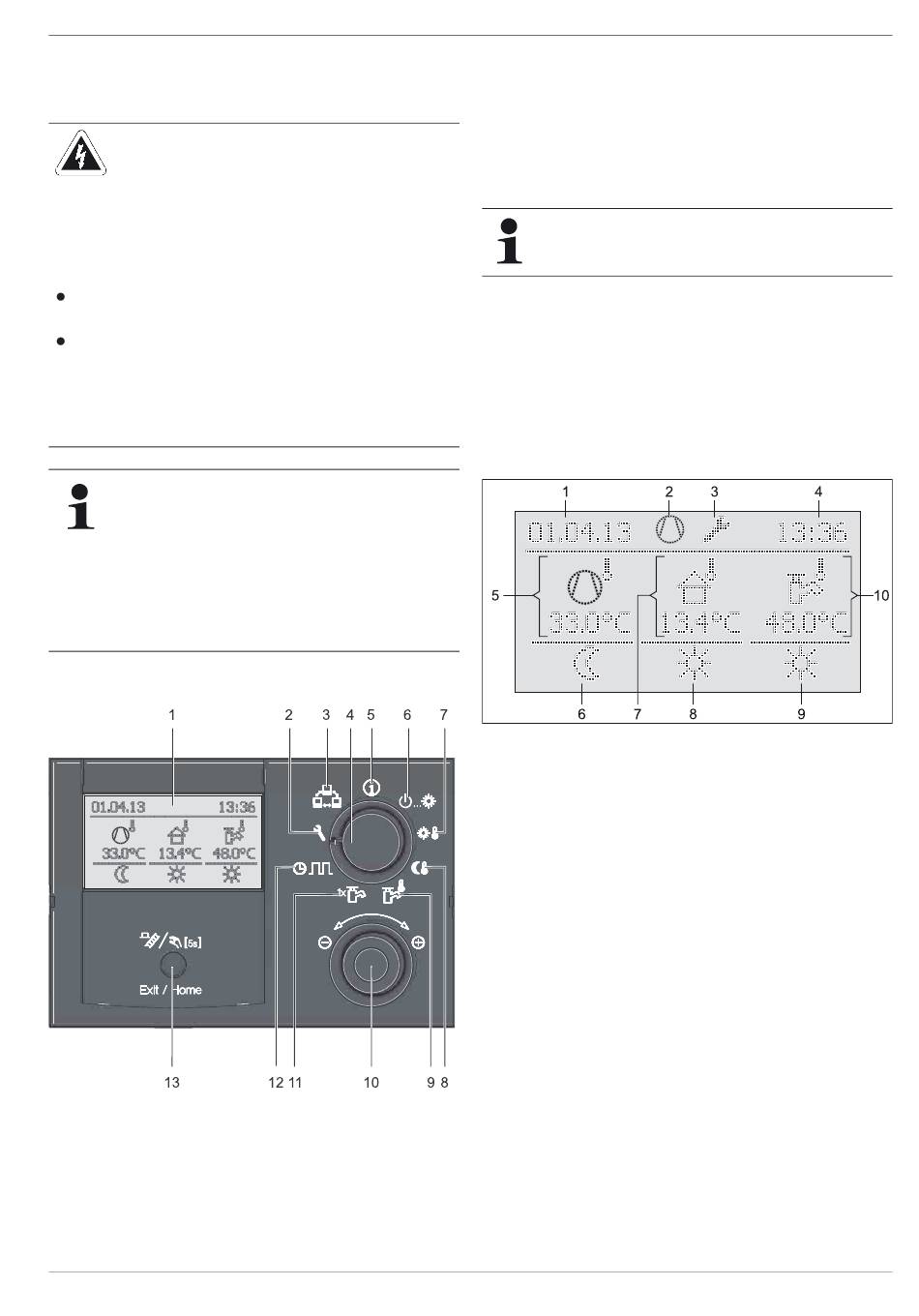

3.2 Anzeige- und Bedienelemente
1
Klartextdisplay
2
Stellung: Konfiguration
3
Stellung: Fern-Einstellung
4
Drehschalter
5
Stellung: Info
6
Stellung: Betriebsart
Bild 3-1
Anordnung Anzeige- und Bedienelemente
FA ROTEX RoCon mb • 09/2018
7
Stellung: Raumsoll Tag
8
Stellung: Raumsoll Nacht
9
Stellung: WW Solltemp
10
Drehtaster
11
Stellung: WW Install
12
Stellung: Zeitprogramm
13
Exit-Taste
3.2.1 Displayanzeige
Alle Bedienschritte werden durch entsprechende Anzeigen in
einem farbig hinterleuchteten Klartextdisplay unterstützt.
Die Menüführung kann in 7 Sprachen dargestellt werden (siehe
Kap. 3.4.8).
Störungen werden allgemein mit einem Fehlercode und
einer Klartext-Fehlermeldung im Display angezeigt.
Hinweise zur Störungsbehebung siehe Kapitel 7.
Die Farbe der Hintergrundbeleuchtung kennzeichnet den
Betriebsstatus und den Bedienmodus:
Weiß:
Standardbeleuchtung, normale Betriebsanzeige.
Rot:
Fehlerstatus, je nach Art des Fehlers funktioniert die
ROTEX HPSU monobloc compact mit Einschrän-
kungen weiter.
Grün:
Bedienmodus mit Betreiberberechtigung.
Blau:
Bedienmodus mit Fachmannberechtigung.
1
Anzeige Datum
2
Status Kältemittelverdichter
3
Statusanzeige (z. B. Zu-
griffsrechte Fachmann aktiv)
4
Anzeige Uhrzeit
5
Aktuelle Vorlauftemperatur
6
Status Heizkreis
Bild 3-2
Display der Regelung - Standardanzeige
3
x
Bedienung
7
Aktuelle Außentemperatur
8
Aktive Betriebsart
9
Status Warmwasserberei-
tung
10
Aktuelle Speichertemperatur
7
