3.6.3 Kühlkurve
Vorsicht - Kondensationsgefahr!
Im Störfall oder bei falscher Einstellung der Parameter
könnte durch Kondensation die Fußbodenheizung,
der Estrich bzw. der Fußbodenaufbau beschädigt wer-
den.
Vor Erstinbetriebnahme die Minimaltemperaturbe-
grenzung in der Regelung RoCon HP (Parameter
[Min VL-Soll Kühlen]) vor Beginn des Kühlbe-
triebes auf die minimal zulässige Anlagentempe-
ratur einstellen.
Mit der Kühlkurve wird die Vorlauftemperatur, abhängig von der
jeweiligen Außentemperatur an die Gebäudebeschaffenheit an-
gepasst(witterungsgeführte Vorlauftemperaturregelung, siehe
Abschnitt 3.6.4). Wärmere Außentemperaturen resultieren in
einer kälteren Vorlauftemperatur und umgekehrt.
Die Kühlkurve wird durch die vier folgenden Parameter ange-
passt:
– [Start Kühlen A-Temp]
– [Max Kühlen A-Temp]
– [VL-Soll Start Kühlen]
– [VL-Soll Max Kühlen]
Während der witterungsgeführten Vorlauftemperaturregelung
kann der Benutzer die Vorlauftemperatur durch den Parameter
[Kühlsollwert Korr ] maximal um 5 °C nach oben oder unten ver-
stellen. Nach unten ist die Temperatur durch den Parameter [Min
VL-Soll Kühlen] begrenzt.
3
4
1
1 Parameter [Start Kühlen A-Temp]
2 Parameter [Max Kühlen A-Temp]
3 Parameter [VL-Soll Start Kühlen]
4 Parameter [VL-Soll Max Kühlen]

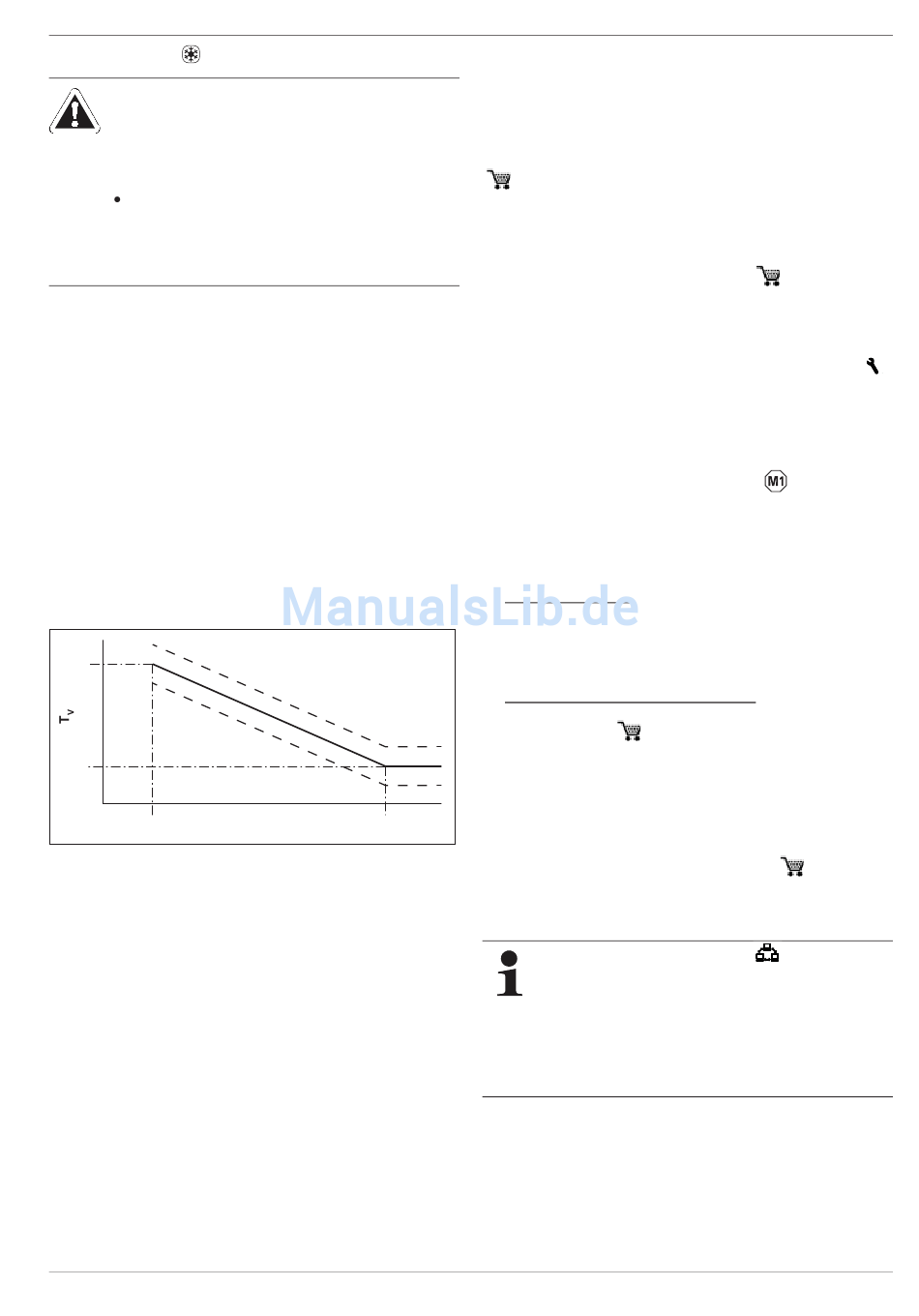

Bild 3-15 Parameterabhängigkeit Kühlkurve
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 5.2.
FA ROTEX RoCon HP - 04/2014
T 2
A
T Außentemperatur
A
T Vorlauftemperatur
V
3.6.4 Witterungsgeführte Vorlauftemperaturregelung
Wenn die witterungsgeführte Vorlauftemperaturregelung aktiv
ist, wird die Vorlauftemperatur automatisch, abhängig von der
Außentemperatur nach der eingestellten Heiz-/Kühlkurve be-
stimmt.
Mit dem optionalen Außentemperaturfühler RoCon OT1
( 15 60 70), welcher an der Nordseite des Gebäudes instal-
liert werden kann, ist die witterungsgeführte Vorlauftemperaturre-
gelung noch genauer. Wenn kein RoCon OT1 installiert ist, ver-
wendet die Regelung RoCon HP den Wert der Außentemperatur,
welcher am Wärmepumpenaußengerät gemessen wird.
Ist zusätzlich der Raumregler (RoCon U1,
ROTEX HPSU compact angeschlossen, werden die Solltempe-
raturen witterungs- und raumtemperaturgeführt (siehe Tab. 5-3 /
Tab. 5-16, Parameter [Raumeinfluss]) geregelt.Die Aktivierung
bzw. Deaktivierung dieser Funktion erfolgt über den Parameter
[HK Funktion] in der Drehschalterstellung "Konfiguration"
in der Ebene "HZK Konfig".
– Parameter [HK Funktion] = 0: Witterungsgeführte Vorlauftem-
peraturregelung
– Parameter [HK Funktion] = 1: Regelung nach fester Solltem-
peratur
Bei angeschlossenen Mischermodul
Die Einstellung der Heizkurve und die Aktivierung der witterungs-
geführten Vorlauftemperaturregelung für den zugeordneten
Heizkreis erfolgen in gleicher Weise, wie zuvor beschrieben.
Es besteht die Möglichkeit den zugeordneten Heizkreis zu
betreiben als
a) Mischererweiterung
Dem Mischermodul wird die Außentemperatur des an der
ROTEX HPSU compact angeschlossenen
Außentemperaturfühlers über den CAN-Bus übermittelt.
oder als
b) Mischererweiterung mit Zonenregelung
Am Mischermodul muss ein separater Außentemperaturfüh-
ler (RoCon OT1, 15 60 70) angeschlossen werden. Der
zugeordnete Heizkreis wird nach der, für diese Zone relevan-
ten Außentemperatur geregelt.
Mit aktivierter Terminalfunktion kann das Mischermodul über das
Bedienteil RoCon B1 der ROTEX HPSU compact bedient und
die Einstellungen für den zugeordneten Heizkreis vorgenommen
werden.
In Verbindung mit der Raumregler RoCon U1 (
kann das Mischermodul den zugeordneten Heizkreis auch völlig
selbstständig und unabhängig von der ROTEX HPSU compact
regeln.
Wird in der Drehschalterstellung
"n. A." angezeigt, ist der Bedieneinheit bisher keine gül-
tige Terminaladresse zugewiesen.
Sollte die Meldung "n. A." weiterhin angezeigt werden,
kann es erforderlich sein, dass die Gerätesoftware ak-
tualisiert werden muss, um die Terminalfunktion nutzen
zu können. Wenden Sie sich hierzu bitte an das
ROTEX Service Team.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel-
lung finden Sie in Kapitel 5.2.3 und 5.13.2.
3 x Bedienung
15 70 34) an die
15 70 34)
die Meldung
