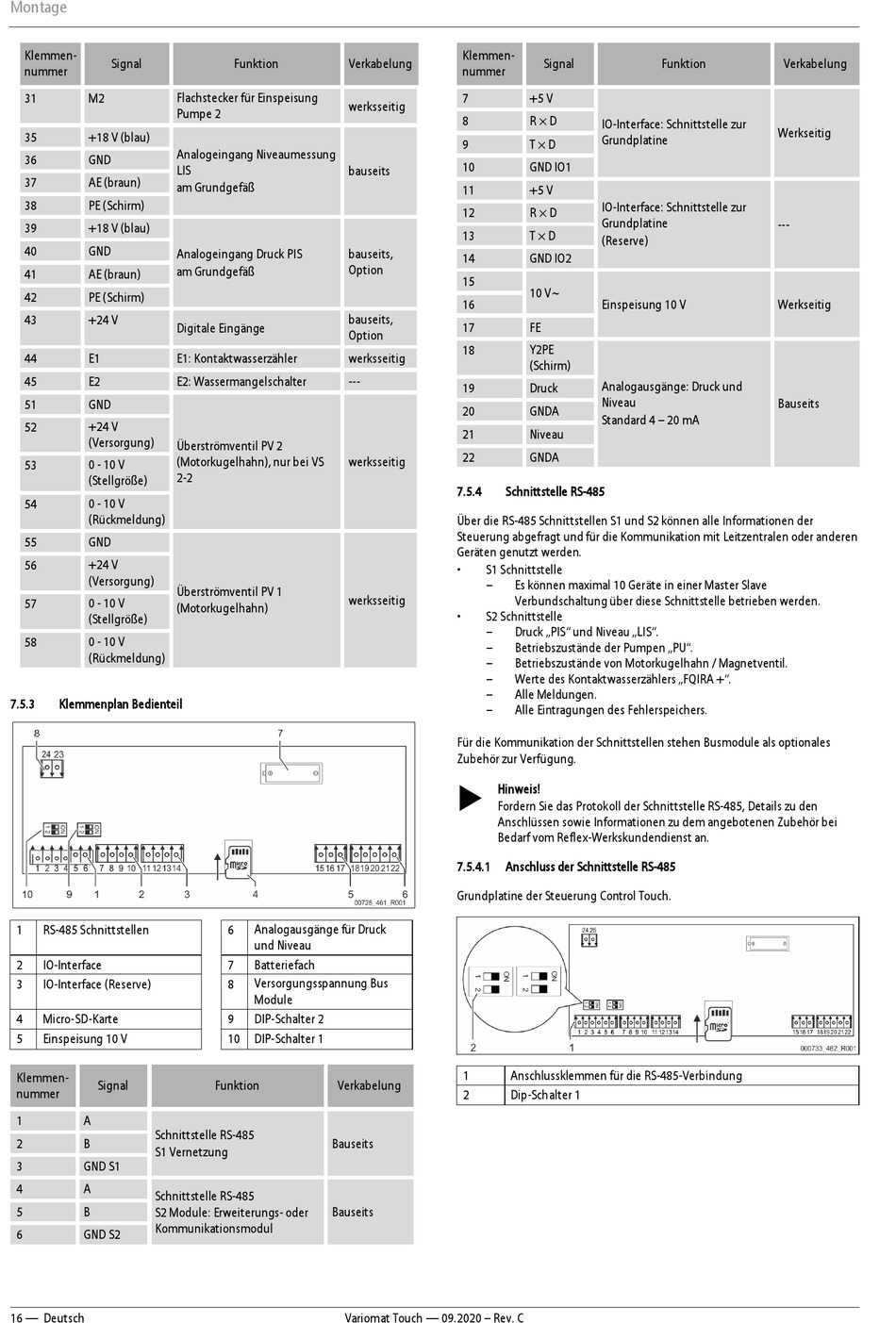

Klemmenplan Bedienteil; Anschluss Der Schnittstelle Rs-485 - Reflex Variomat Touch VS 2-1/35 Betriebsanleitung

Montage
Klemmen-
Signal
nummer
Flachstecker für Einspeisung
31 M2
Pumpe 2
35 +18 V (blau)
Analogeingang Niveaumessung
36 GND
LIS
37 AE (braun)
am Grundgefäß
38 PE (Schirm)
39 +18 V (blau)
40 GND
Analogeingang Druck PIS
am Grundgefäß
41 AE (braun)
42 PE (Schirm)
43 +24 V
Digitale Eingänge
44 E1 E1: Kontaktwasserzähler
45 E2 E2: Wassermangelschalter
51 GND
+24 V
52
(Versorgung)
Überströmventil PV 2
(Motorkugelhahn), nur bei VS
0 - 10 V
53
2-2
(Stellgröße)
0 - 10 V
54
(Rückmeldung)
55 GND
+24 V
56
(Versorgung)
Überströmventil PV 1
0 - 10 V
57
(Motorkugelhahn)
(Stellgröße)
58 0 - 10 V
(Rückmeldung)
7.5.3

Klemmenplan Bedienteil

1 RS-485 Schnittstellen
2 IO-Interface
3 IO-Interface (Reserve)
4 Micro-SD-Karte
5 Einspeisung 10 V
Klemmen-
Signal
nummer
1 A
Schnittstelle RS-485
2 B
S1 Vernetzung
3 GND S1
4 A
Schnittstelle RS-485
5 B
S2 Module: Erweiterungs- oder
Kommunikationsmodul
6 GND S2
16 — Deutsch
Funktion Verkabelung
werksseitig
bauseits
bauseits,
Option
bauseits,
Option
werksseitig
---
werksseitig
werksseitig
Analogausgänge für Druck
6
und Niveau
7 Batteriefach
Versorgungsspannung Bus
8
Module
9 DIP-Schalter 2
10 DIP-Schalter 1
Funktion Verkabelung
Bauseits
Bauseits
Variomat Touch — 09.2020 – Rev. C
Klemmen-
Signal
nummer
7 +5 V
8 R × D
IO-Interface: Schnittstelle zur
Grundplatine
9 T × D
10 GND IO1
11 +5 V
IO-Interface: Schnittstelle zur
12 R × D
Grundplatine
13 T × D
(Reserve)
14 GND IO2
15
10 V~
16 Einspeisung 10 V
17 FE
Y2PE
18
(Schirm)
Analogausgänge: Druck und
19 Druck
Niveau
20 GNDA
Standard 4 – 20 mA
21 Niveau
22 GNDA
7.5.4 Schnittstelle RS-485
Über die RS-485 Schnittstellen S1 und S2 können alle Informationen der
Steuerung abgefragt und für die Kommunikation mit Leitzentralen oder anderen
Geräten genutzt werden.
• S1 Schnittstelle
– Es können maximal 10 Geräte in einer Master Slave
Verbundschaltung über diese Schnittstelle betrieben werden.
• S2 Schnittstelle
– Druck „PIS" und Niveau „LIS".
– Betriebszustände der Pumpen „PU".
– Betriebszustände von Motorkugelhahn / Magnetventil.
– Werte des Kontaktwasserzählers „FQIRA +".
– Alle Meldungen.
– Alle Eintragungen des Fehlerspeichers.
Für die Kommunikation der Schnittstellen stehen Busmodule als optionales
Zubehör zur Verfügung.

Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485, Details zu den
Anschlüssen sowie Informationen zu dem angebotenen Zubehör bei
Bedarf vom Reflex-Werkskundendienst an.
7.5.4.1

Anschluss der Schnittstelle RS-485

Grundplatine der Steuerung Control Touch.
1 Anschlussklemmen für die RS-485-Verbindung
2 Dip-Schalter 1
Funktion Verkabelung
Werkseitig
---
Werkseitig
Bauseits
