6.5.1

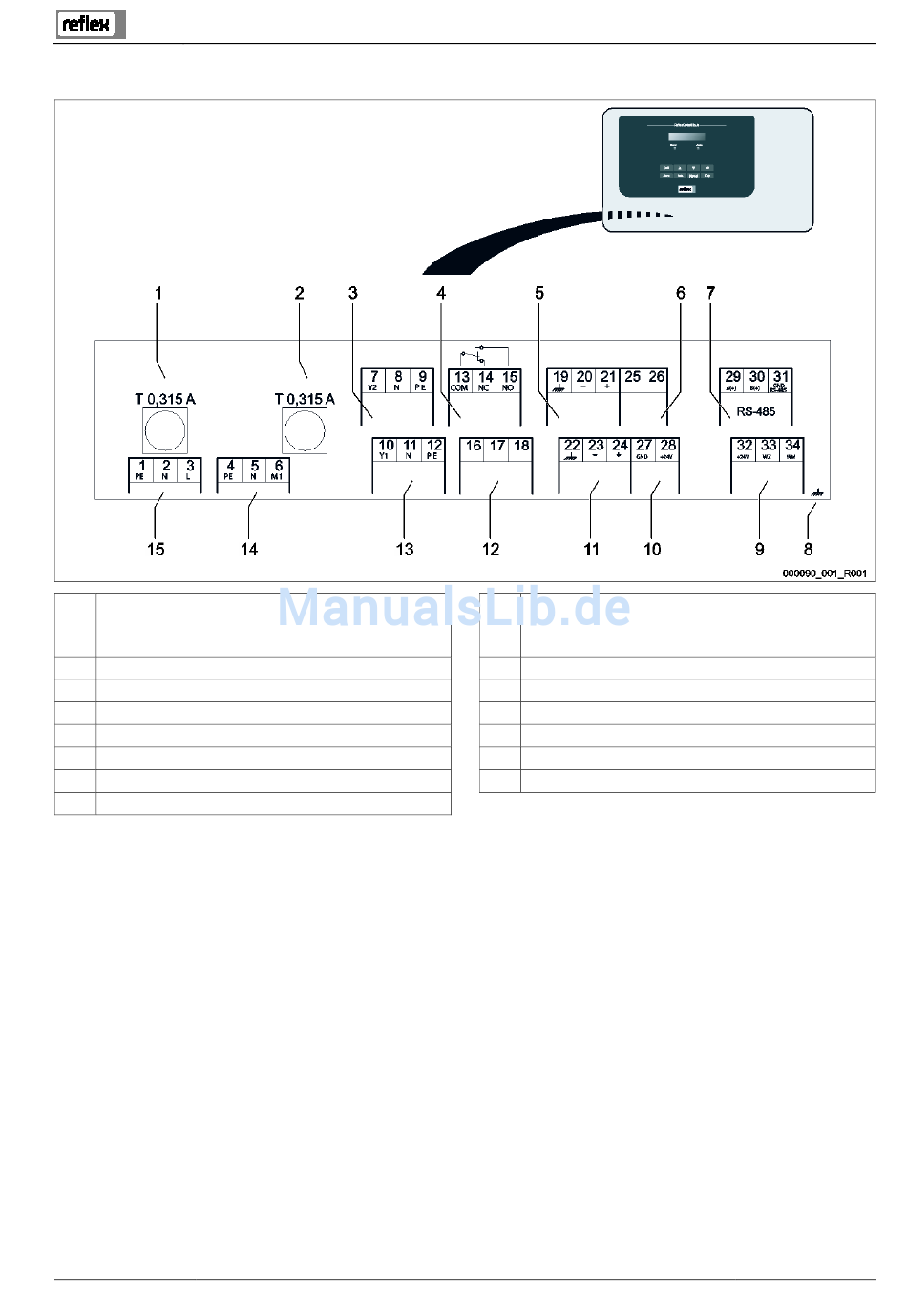

Klemmenplan

1 Sicherung „L" für Elektronik und Magnetventile
2 Sicherung „N" für Magnetventile
3 Ventil Überströmer (nicht bei Motorkugelhahn)
4 Sammelmeldung
5 Optional für zweiten Druckwert
6 Motorkugelhahn (Steueranschluss)
7 Schnittstelle RS-485
8 Schirm
9 Digitale Eingänge
•
•
10 Motorkugelhahn (Energieanschluss)
11 Analogeingang für Druck
12 Externe Nachspeiseanforderung
13 Ventil für Nachspeisung
14 Pumpe „PU"
15 Netzeinspeisung
Variomat 1 — 06.07.2016 - Rev. B
Wasserzähler
Wassermangel
Montage
