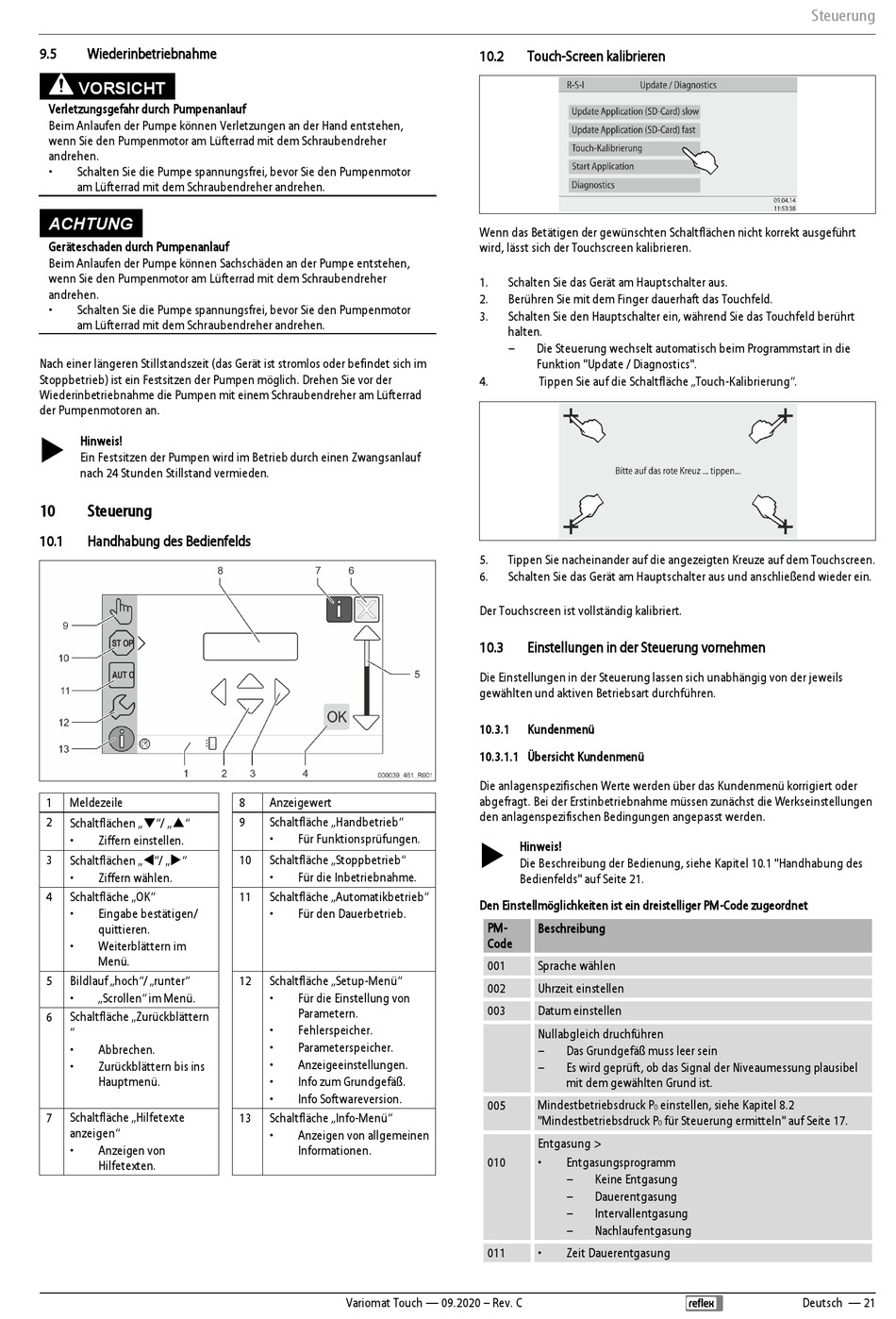

Wiederinbetriebnahme; Steuerung; Handhabung Des Bedienfelds; Touch-Screen Kalibrieren - Reflex Variomat Touch VS 2-1/35 Betriebsanleitung

9.5

Wiederinbetriebnahme

VORSICHT
Verletzungsgefahr durch Pumpenanlauf
Beim Anlaufen der Pumpe können Verletzungen an der Hand entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
• Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor
am Lüfterrad mit dem Schraubendreher andrehen.
ACHTUNG
Geräteschaden durch Pumpenanlauf
Beim Anlaufen der Pumpe können Sachschäden an der Pumpe entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
• Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor
am Lüfterrad mit dem Schraubendreher andrehen.
Nach einer längeren Stillstandszeit (das Gerät ist stromlos oder befindet sich im
Stoppbetrieb) ist ein Festsitzen der Pumpen möglich. Drehen Sie vor der
Wiederinbetriebnahme die Pumpen mit einem Schraubendreher am Lüfterrad
der Pumpenmotoren an.

Hinweis!
Ein Festsitzen der Pumpen wird im Betrieb durch einen Zwangsanlauf
nach 24 Stunden Stillstand vermieden.
10

Steuerung

10.1

Handhabung des Bedienfelds

1 Meldezeile
2
Schaltflächen „▼"/ „▲"
• Ziffern einstellen.
3
Schaltflächen „"/ „"
• Ziffern wählen.
4 Schaltfläche „OK"
• Eingabe bestätigen/
quittieren.
• Weiterblättern im
Menü.
5 Bildlauf „hoch"/ „runter"
• „Scrollen" im Menü.
6 Schaltfläche „Zurückblättern
"
• Abbrechen.
• Zurückblättern bis ins
Hauptmenü.
7 Schaltfläche „Hilfetexte
anzeigen"
• Anzeigen von
Hilfetexten.
8 Anzeigewert
9 Schaltfläche „Handbetrieb"
• Für Funktionsprüfungen.
10 Schaltfläche „Stoppbetrieb"
• Für die Inbetriebnahme.
11 Schaltfläche „Automatikbetrieb"
• Für den Dauerbetrieb.
12 Schaltfläche „Setup-Menü"
• Für die Einstellung von
Parametern.
• Fehlerspeicher.
• Parameterspeicher.
• Anzeigeeinstellungen.
• Info zum Grundgefäß.
• Info Softwareversion.
13 Schaltfläche „Info-Menü"
• Anzeigen von allgemeinen
Informationen.
Variomat Touch — 09.2020 – Rev. C
10.2

Touch-Screen kalibrieren

Wenn das Betätigen der gewünschten Schaltflächen nicht korrekt ausgeführt
wird, lässt sich der Touchscreen kalibrieren.
1. Schalten Sie das Gerät am Hauptschalter aus.
2. Berühren Sie mit dem Finger dauerhaft das Touchfeld.
3. Schalten Sie den Hauptschalter ein, während Sie das Touchfeld berührt
halten.
– Die Steuerung wechselt automatisch beim Programmstart in die
Funktion "Update / Diagnostics".
4. Tippen Sie auf die Schaltfläche „Touch-Kalibrierung".
5. Tippen Sie nacheinander auf die angezeigten Kreuze auf dem Touchscreen.
6. Schalten Sie das Gerät am Hauptschalter aus und anschließend wieder ein.
Der Touchscreen ist vollständig kalibriert.
10.3

Einstellungen in der Steuerung vornehmen

Die Einstellungen in der Steuerung lassen sich unabhängig von der jeweils
gewählten und aktiven Betriebsart durchführen.
10.3.1 Kundenmenü
10.3.1.1 Übersicht Kundenmenü
Die anlagenspezifischen Werte werden über das Kundenmenü korrigiert oder
abgefragt. Bei der Erstinbetriebnahme müssen zunächst die Werkseinstellungen
den anlagenspezifischen Bedingungen angepasst werden.
 Hinweis!
Die Beschreibung der Bedienung, siehe Kapitel 10.1 "Handhabung des
Bedienfelds" auf Seite 21.
Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet
PM-
Beschreibung
Code
001 Sprache wählen
002 Uhrzeit einstellen
003 Datum einstellen
Nullabgleich druchführen
– Das Grundgefäß muss leer sein
– Es wird geprüft, ob das Signal der Niveaumessung plausibel
mit dem gewählten Grund ist.
Mindestbetriebsdruck P
005
"Mindestbetriebsdruck P
Entgasung >
010 • Entgasungsprogramm
– Keine Entgasung
– Dauerentgasung
– Intervallentgasung
– Nachlaufentgasung
011 • Zeit Dauerentgasung
Steuerung
einstellen, siehe Kapitel 8.2
0
für Steuerung ermitteln" auf Seite 17.
0
Deutsch — 21
