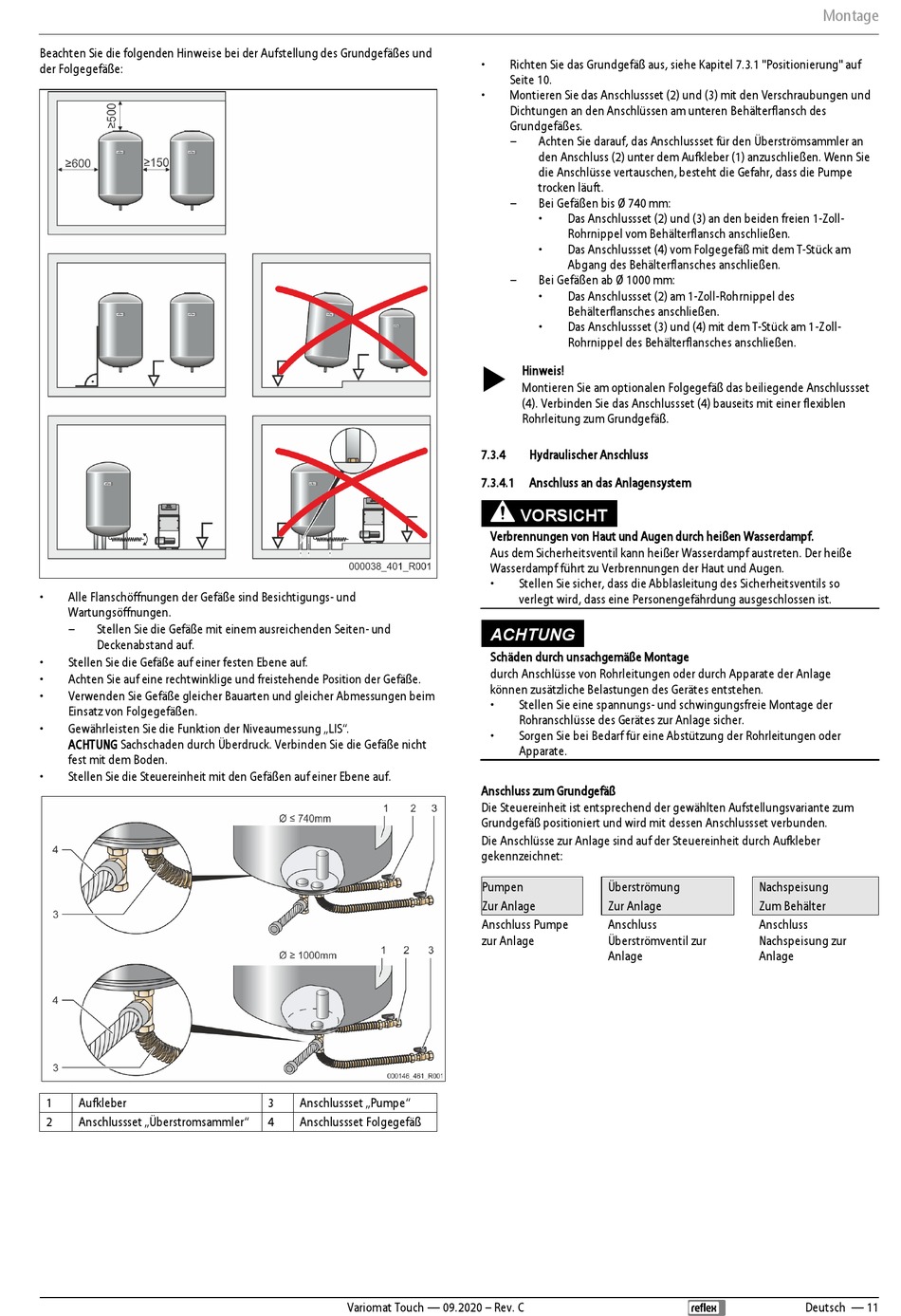

Beachten Sie die folgenden Hinweise bei der Aufstellung des Grundgefäßes und
der Folgegefäße:
• Alle Flanschöffnungen der Gefäße sind Besichtigungs- und
Wartungsöffnungen.
– Stellen Sie die Gefäße mit einem ausreichenden Seiten- und
Deckenabstand auf.
• Stellen Sie die Gefäße auf einer festen Ebene auf.
• Achten Sie auf eine rechtwinklige und freistehende Position der Gefäße.
• Verwenden Sie Gefäße gleicher Bauarten und gleicher Abmessungen beim
Einsatz von Folgegefäßen.
• Gewährleisten Sie die Funktion der Niveaumessung „LIS".
ACHTUNG Sachschaden durch Überdruck. Verbinden Sie die Gefäße nicht
fest mit dem Boden.
• Stellen Sie die Steuereinheit mit den Gefäßen auf einer Ebene auf.
1 Aufkleber
2 Anschlussset „Überstromsammler"
3 Anschlussset „Pumpe"
4 Anschlussset Folgegefäß
Variomat Touch — 09.2020 – Rev. C
• Richten Sie das Grundgefäß aus, siehe Kapitel 7.3.1 "Positionierung" auf
Seite 10.
• Montieren Sie das Anschlussset (2) und (3) mit den Verschraubungen und
Dichtungen an den Anschlüssen am unteren Behälterflansch des
Grundgefäßes.
– Achten Sie darauf, das Anschlussset für den Überströmsammler an
den Anschluss (2) unter dem Aufkleber (1) anzuschließen. Wenn Sie
die Anschlüsse vertauschen, besteht die Gefahr, dass die Pumpe
trocken läuft.
– Bei Gefäßen bis Ø 740 mm:
• Das Anschlussset (2) und (3) an den beiden freien 1-Zoll-
Rohrnippel vom Behälterflansch anschließen.
• Das Anschlussset (4) vom Folgegefäß mit dem T-Stück am
Abgang des Behälterflansches anschließen.
– Bei Gefäßen ab Ø 1000 mm:
• Das Anschlussset (2) am 1-Zoll-Rohrnippel des
Behälterflansches anschließen.
• Das Anschlussset (3) und (4) mit dem T-Stück am 1-Zoll-
Rohrnippel des Behälterflansches anschließen.

Hinweis!
Montieren Sie am optionalen Folgegefäß das beiliegende Anschlussset
(4). Verbinden Sie das Anschlussset (4) bauseits mit einer flexiblen
Rohrleitung zum Grundgefäß.
7.3.4

Hydraulischer Anschluss

7.3.4.1

Anschluss an das Anlagensystem

VORSICHT
Verbrennungen von Haut und Augen durch heißen Wasserdampf.
Aus dem Sicherheitsventil kann heißer Wasserdampf austreten. Der heiße
Wasserdampf führt zu Verbrennungen der Haut und Augen.
• Stellen Sie sicher, dass die Abblasleitung des Sicherheitsventils so
verlegt wird, dass eine Personengefährdung ausgeschlossen ist.
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
• Stellen Sie eine spannungs- und schwingungsfreie Montage der
Rohranschlüsse des Gerätes zur Anlage sicher.
• Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
Anschluss zum Grundgefäß
Die Steuereinheit ist entsprechend der gewählten Aufstellungsvariante zum
Grundgefäß positioniert und wird mit dessen Anschlussset verbunden.
Die Anschlüsse zur Anlage sind auf der Steuereinheit durch Aufkleber
gekennzeichnet:
Pumpen Überströmung
Zur Anlage Zur Anlage
Anschluss Pumpe Anschluss
zur Anlage Überströmventil zur
Anlage
Montage
Nachspeisung
Zum Behälter
Anschluss
Nachspeisung zur
Anlage
